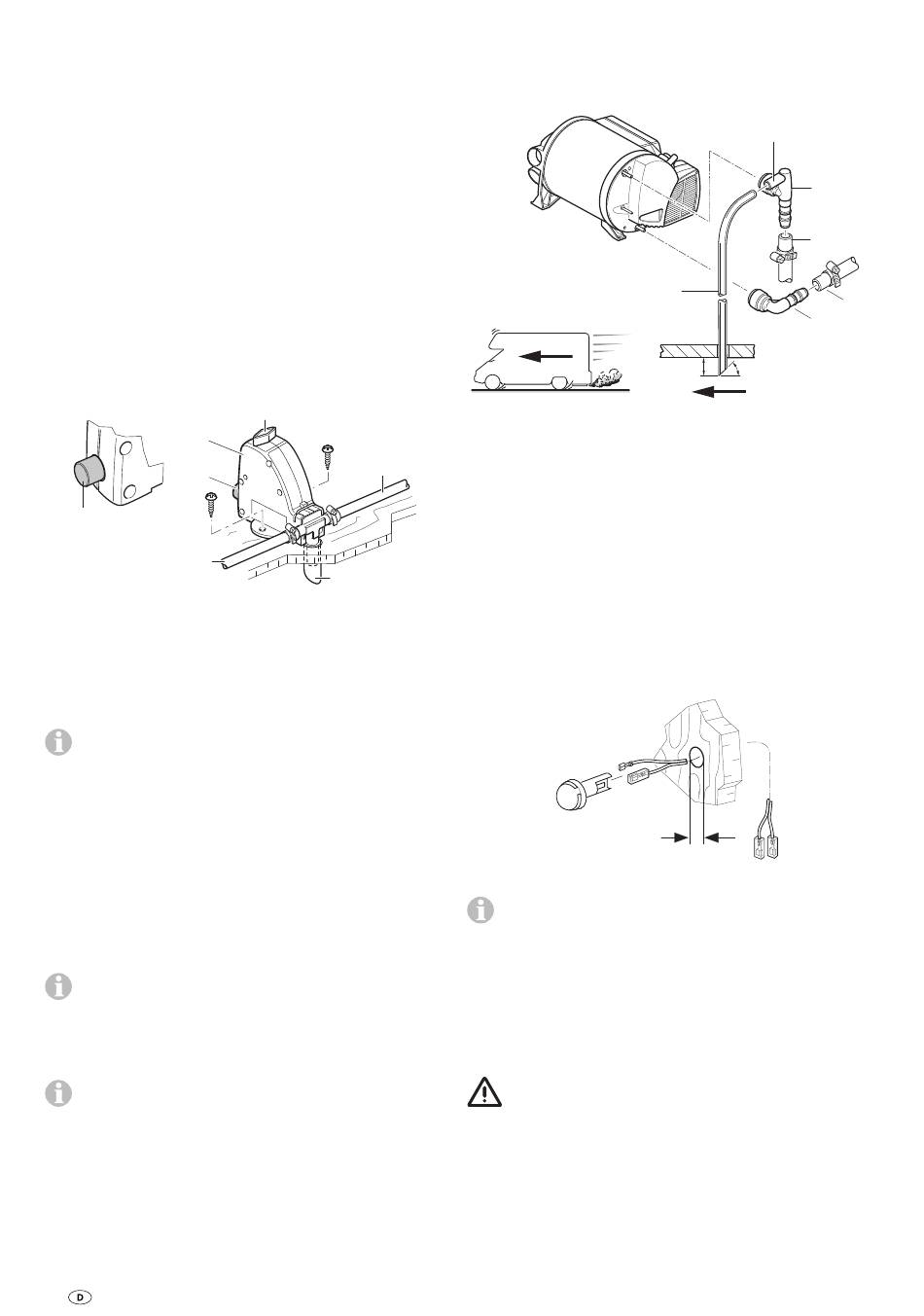

Montage des FrostControl (Sicherheits-/
Ablassventil)
Das FrostControl muss in unmittelbarer Nähe des Gerätes
im beheizten Raum, an einer für den Benutzer gut zugängli-
chen Stelle montiert werden. Darauf achten, dass der Dreh-
schalter (42b) und der Druckknopf (42c) bedienbar bleiben.
Bei der Platzwahl darauf achten, dass das FrostControl (42)
nicht in der Nähe fremder Wärmequellen (z. B. Netzgeräte)
oder unmittelbar neben Warmluftrohren montiert wird!
Die Entwässerung direkt nach außen an spritzwasserge-
schützter Stelle vornehmen (ggf. Spritzschutz anbringen).
Loch mit Ø 18 mm in den Fahrzeugboden bohren.
Schlauch (42a) am Entleerungsstutzen aufstecken, beide
durch den Boden stecken und nach außen führen. Den Luft-
spalt zwischen Schlauch und Bohrung von unten mit plas-
tischem Karosseriedichtmittel abdichten. FrostControl mit
2 Schrauben B 5,5 x 25 (im Lieferumfang enthalten) befesti-
gen. (Siehe Bild 26 – Beispiel einer Installation mit flexiblen
Schläuchen Ø 10 mm).
42
42c
42c
43
Bild 26
Anschluss / Verlegung der Wasserleitungen
Um die Funktion der angeschlossenen Bauteile zu gewährleis-
ten, müssen die Wasserleitungen möglichst kurz, knick- und
spannungsfrei verlegt werden.
Sämtliche Wasserleitungen fallend zum Sicherheits-/
Ablassventil verlegen. Kein Garantieanspruch für
Frostschäden.
Beim Einbau einer Wasserversorgung in das Fahrzeug muss
darauf geachtet werden, dass zwischen den Wasserleitungen
und der Wärmequelle (z. B. Heizung, Warmluftrohr) ein ausrei-
chender Abstand eingehalten wird.
Eine Wasserleitung darf erst in einem Abstand von 1,5 m
zur Heizung am Warmluftrohr angelegt werden. Der Truma
Schlauchclip SC (Art.-Nr.: 40712-01) kann ab diesem Abstand
verwendet werden. Bei Parallelverlegung, z. B. einer Durch-
führung durch eine Wand, muss ein Abstandshalter (z. B. eine
Isolierung) angebracht werden, um den Kontakt zu vermeiden.
Darauf achten, dass der Kaltwasserzulauf wegen Frost-
gefahr nicht mit Kältebrücken (z. B. der Außenwand) in
Berührung kommt.
Kaltwasserzulauf (41) am Sicherheits-/Ablassventils (42)
anschließen.
Um eine vollständige Entleerung des Wasserinhaltes so-
wie eine dauerhafte Dichtigkeit der Wasserschläuche am
Gerät zu gewährleisten, müssen immer die beiliegenden Win-
kelanschlüsse (45 + 46) verwendet werden.
Wasserleitung (43) für Kaltwasserzulauf zwischen Sicher-
heits-/Ablassventil (42) und Zulauf am Boiler herstellen.
Die Wasserleitung (44) für Warmwasser vom Winkelanschluss
mit integriertem Belüftungsventil (46) zu den Verbrauchsstel-
len verlegen.
10
42b
41
42a
Winkelanschluss (46 – mit Belüftungsventil) am oberen An-
schluss (Warmwasserablauf) und Winkelanschluss (45) am
unteren Anschluss (Kaltwasserzulauf) der Heizung, bis zum
Anschlag, aufstecken. Durch Gegenziehen prüfen, ob die Win-
kelanschlüsse sicher gesteckt sind.
Bild 27
Belüftungsschlauch außen Ø 11 mm (47) auf die Schlauchtül-
le des Belüftungsventils (48) schieben und knickfrei nach
außen verlegen. Hierbei den Radius im Bogen nicht kleiner als
40 mm ausführen.
Belüftungsschlauch ca. 20 mm unter dem Fahrzeugboden
45° schräg zur Fahrtrichtung abschneiden. (Siehe Bild 27 –
Beispiel einer Installation mit flexiblen Schläuchen Ø 10 mm).
Montage des Raumtemperaturfühlers
Bei der Platzwahl beachten, dass der Raumtemperaturfühler
keiner direkten Wärme ab strahlung ausgesetzt sein darf. Für eine
optimale Raumtemperaturregelung empfehlen wir, den Raum-
temperaturfühler oberhalb der Eingangstüre zu montieren.
Bild 28
Es ist darauf zu achten, dass der Fühler immer in eine
senkrechte Wand montiert wird. Er muss ungehindert
von der Raumluft umströmt werden.
Loch Ø 10 mm bohren. Anschlusskabel von hinten durch die
Bohrung führen und das Kabelende mit einem isolierten An-
schlussstecker am Fühler anstecken (es muss auf keine Polari-
tät geachtet werden). Raumtemperaturfühler einschieben und
das Kabel ende mit den zwei isolierten Anschlusssteckern zur
Heizungselektronik verlegen (bei Bedarf bis zu einer maxima-
len Gesamtlänge von 10 m mit Kabel 2 x 0,5 mm² verlängern).
Der beiliegende Raumtemperaturfühler muss immer an-
geschlossen werden, da sonst die Heizung auf Störung
geht.
48
46
44
47
45
20 mm
45º
10 mm
43
