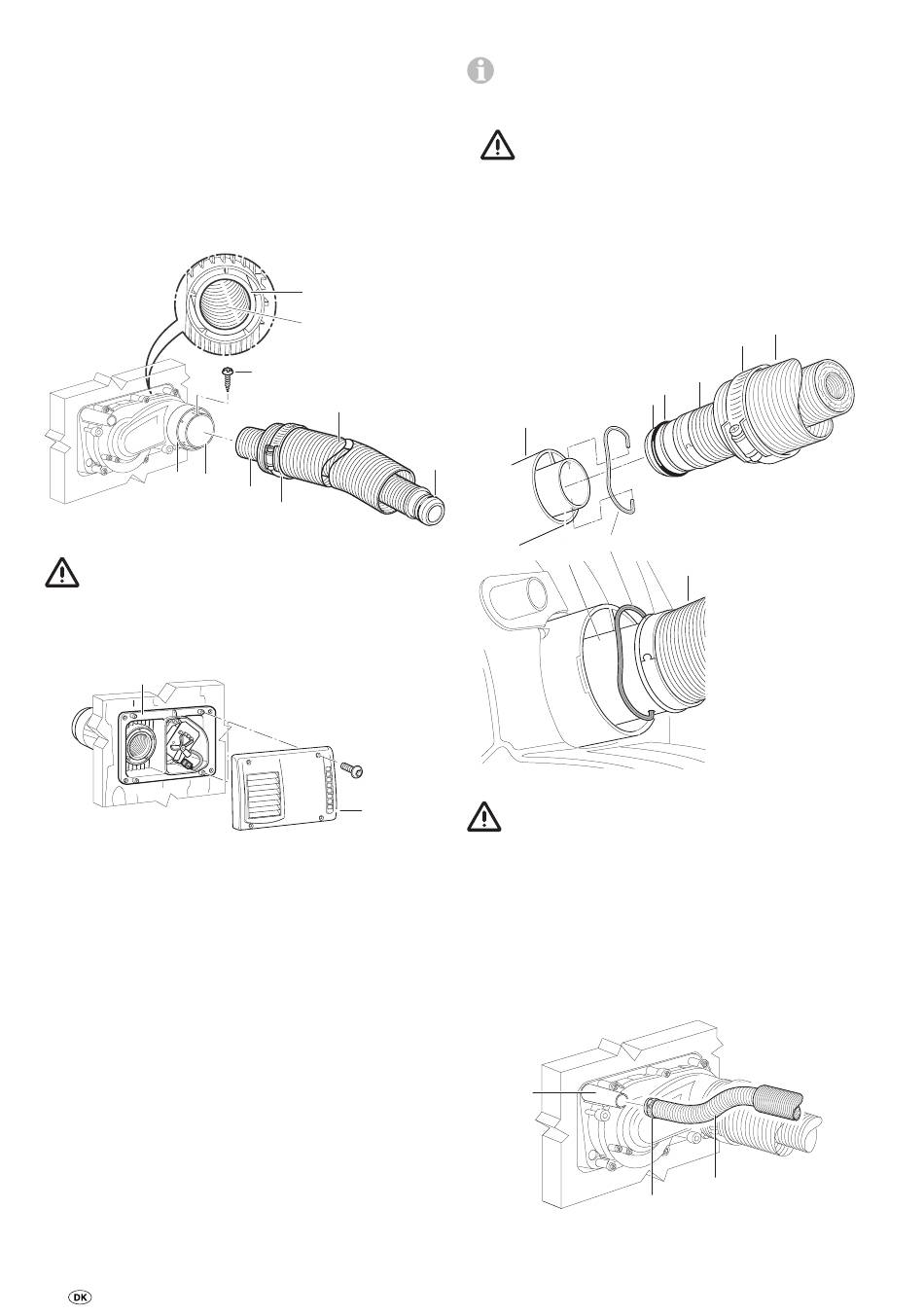

Truma Combi D4 CP plus ready Einbauanweisung Seite 56

Montering af forbrændingsgaslyddæmper på skorsten
– Skub spændebåndet (15) på udsugningsrøret (5).
– Monter forbrændingsgaslyddæmperen (4) på skorstenen (den
gastætte side ind mod varmeovnen – ses på O-ringen – 13).
– Skub forbrændingsgaslyddæmperen (4) helt ind til anslag
i aftræksrørstudsen (14).
– Kontroller udefra, at forbrændingsgaslyddæmperen (4) sid-
der korrekt i studsen (14).
– Forbrændingsgaslyddæmperen (4) skal sikres i studsen (14)
med en skrue (3,5 x 13).
– Skub udsugningsrøret (5) ind til anslag på udsugnings-
rørstudsen (16), og fastgør det med spændebånd (15). Ved
længder over 60 cm skal det fastgøres til væggen med et
spændebånd ZRS (art.-nr. 39590-00).
16 14
Fig. 10
Inden montering af skorstensafskærmningen skal det
kontrolleres, at forbrændingsgaslyddæmperen sidder
korrekt i aftræksrørstudsen.
Fastgør herefter afskærmningen (17) på den udvendige del af
skorstenen (8) med 4 skruer.
8
Fig. 11
56
14
4
3,5 x 13
5
4
15
4 x 12
17
Montering af forbrændingsgaslyddæmperen på
varmeovnen
Buk eventuelt aftræksrøret inden montering på skorstenen
/varmeovnen (standardmontering).
– Skub spændebåndet (22) på udsugningsrøret (5).
Den gastætte adapter (18) til forbrændingsgaslyd-
dæmperen (4) skal altid tilsluttes varmeovnen. Udskift
den beskadigede O-ring (13).
– Skub adapteren (18) til forbrændingsgaslyddæmperen (4)
ind til anslag i studsen (19) på varmeovnen.
– Ihæng aftræksrørfastgørelsen CBD (20) i studsen (19).
– Kontroller, at forbrændingsgaslyddæmperen (4) sidder
korrekt.
– Skub udsugningsrøret (5) på studsen (21), og fastgør det
med spændebånd (22).
21
13
19
Fig. 12
Efter hver afmontering skal der monteres en ny O-ring (13)
på forbrændingsgaslyddæmperens (4) adapter (18)!
Montering af luftindsugningslyddæmper på skorsten
Monter luftindsugningslyddæmperen (7) med den lange
tilslutningsside ind mod skorstenen og den korte mod
varmeovnen.
– Find den nødvendige længde (afkort evt. den lange tilslut-
ningsside alt efter monteringssituation).
– Skub spændebåndet (24) på luftindsugningslyddæmperen (7).
– Skub luftindsugningslyddæmperen (7) ind til anslag på stud-
sen (23), og fastgør den med spændebånd (24).
23
Fig. 13
5
22
4
13
18
20
4
7
24
