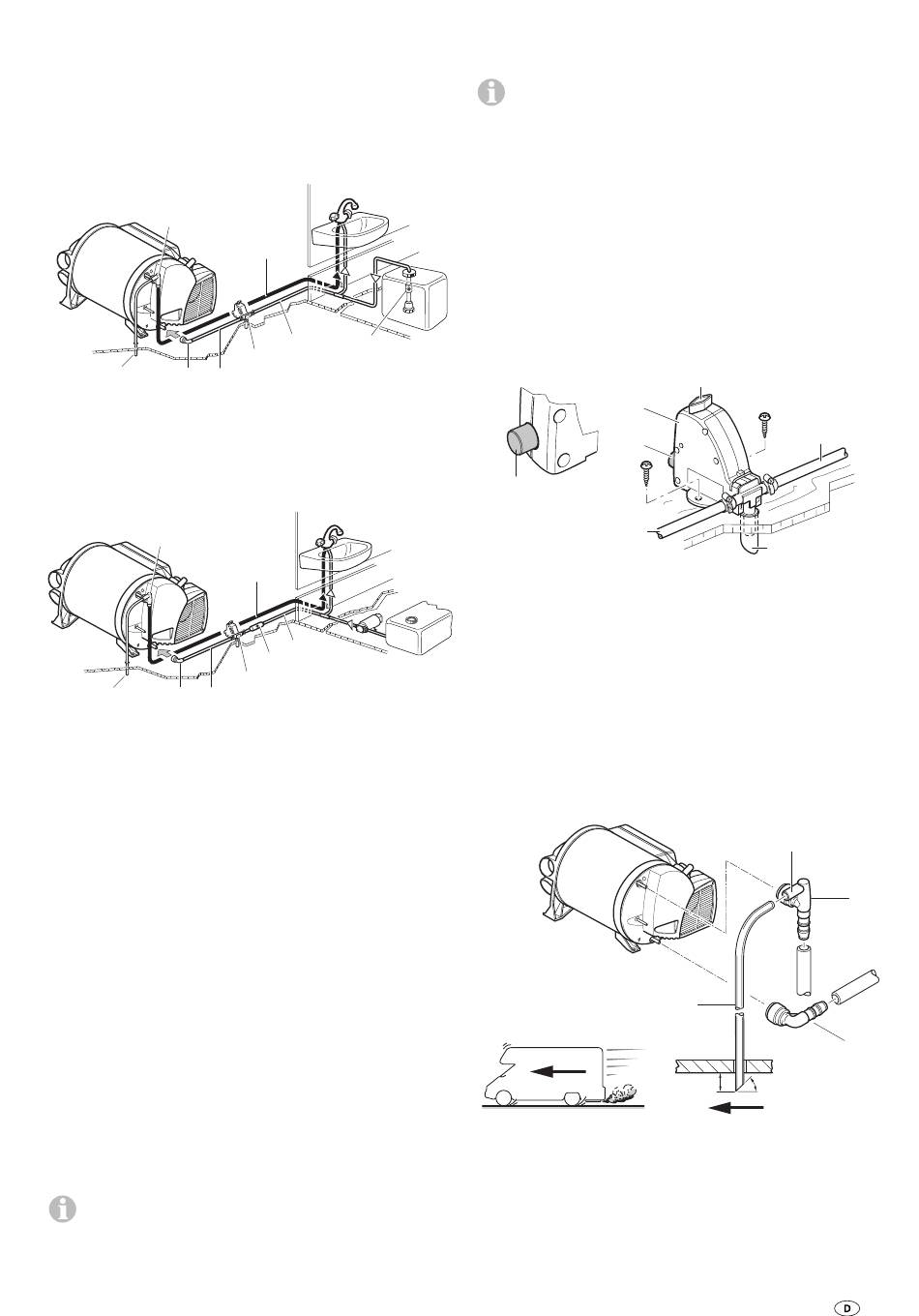

Wasseranschluss

Für den Betrieb des Boilers können alle Druck- und Tauch-
pumpen bis zu 2,8 bar verwendet werden, ebenso alle Misch-
batterien mit oder ohne elektrischen Schalter.
Bei der Verwendung von Tauchpumpen muss ein Rückschlag-
ventil (40 – nicht im Lieferumfang) zwischen Pumpe und der
ersten Abzweigung montiert werden. Beim Einbau des Rück-
schlagventils auf die Fließrichtung achten.
46
47
45
43
Bei der Verwendung von Druckpumpen mit großer Schalt-
hysterese kann Heißwasser über den Kaltwasser hahn zurück-
strömen. Als Rückflussverhinderer empfehlen wir zwischen
dem Abgang zum Kaltwasserhahn und dem FrostControl ein
Rückschlagventil (40 – nicht im Lieferumfang) zu montieren.
Beim Einbau des Rückschlagventils auf die Fließrichtung achten.
46
47
45
43
Für den Anschluss des Gerätes und des Zubehörs müssen
trinkwasserechte, druck- und heißwasserbeständige Schläu-
che bis + 80 °C mit einem Innendurchmesser von 10 mm
verwendet werden.
Für feste Rohrverlegung (z. B. John Guest System) bietet
Truma als Zubehör die Winkelanschlüsse (45 + 46), das
FrostControl (42) sowie ein Rückschlag ventil (40) mit
Innenanschluss Ø 12 mm an. Wir empfehlen für diesen Fall
ausschließlich die Rohre, Stützhülsen und Sicherungsringe
von John Guest zu verwenden.
Bei Anschluss an eine zentrale Wasserversorgung (Land- bzw.
City-Anschluss) oder bei stärkeren Pumpen muss ein Druck-
minderer eingesetzt werden, der verhindert, dass höhere
Drücke als 2,8 bar im Boiler auftreten können.
Wasserschläuche möglichst kurz und knickfrei verlegen. Alle
Schlauchver bindungen müssen mit Schlauchschellen gesi-
chert werden (auch Kaltwasser)! Durch die Erwärmung des
Wassers und der daraus erfolgenden Ausdehnung können
bis zum Ansprechen des Sicherheitsventils im FrostControl
Drücke bis 3,8 bar auftreten (auch bei Tauchpumpen möglich).
Zur Befestigung der Schläuche an Wand oder Boden sind
die Schlauch clips SC (Art.-Nr. 40712-01) geeignet. Diese
Schlauch clips ermöglichen auch eine frostsichere Verlegung
von Wasserschläuchen auf den Warmluftverteilungsrohren
der Heizung.
Um eine vollständige Entleerung des Wasserinhaltes
sowie eine dauerhafte Dichtigkeit der Wasserschläuche
am Gerät zu gewährleisten, müssen immer die beiliegenden
Winkelanschlüsse (45 + 46) verwendet werden!
44
41 40
42
44
41
40
42
Der Winkelanschluss (46 – mit Belüftungsventil) wird am
oberen Warmwasseranschluss und der zweite Winkelan-
schluss (45) am unteren Kaltwasseranschluss angeschlossen.
Sämtliche Wasserleitungen fallend zum FrostControl
verlegen! Kein Garantieanspruch für Frostschäden!

Montage FrostControl (Sicherheits-/Ablassventil)

Das FrostControl muss in unmittelbarer Nähe des Gerätes
im beheizten Raum, an einer für den Benutzer gut zugäng-
lichen Stelle montiert werden. Darauf achten, dass der
Dreh schalter (42b) und der Druckknopf (42c) bedienbar
bleiben.
Bei der Platzwahl darauf achten, dass das FrostControl (42)
nicht in der Nähe fremder Wärmequellen (z. B. Netzgeräte)
oder unmittelbar neben Warmluftrohren montiert wird!
Die Entwässerung direkt nach außen an spritzwasserge-
schützter Stelle vornehmen (ggf. Spritzschutz anbringen).
42
42c
42c
43
Loch mit Ø 18 mm in den Fahrzeugboden bohren. Entlee-
rungsschlauch (42a) am Entleerungsstutzen aufstecken, beide
durch den Boden stecken und nach außen führen. Den Luft-
spalt zwischen Entleerungsschlauch und Bohrung von unten
mit plastischem Karosseriedichtmittel abdichten. FrostControl
mit 2 Schrauben B 5,5 x 25 (im Lieferumfang enthalten)
befestigen.

Verlegung der Wasserleitungen

Kaltwasserzulauf (41) am FrostControl (42) anschließen. Um
eine einwandfreie Funktion des Sicherheits-/Ablassventils zu
gewährleisten, müssen die Wasserschläuche spannungsfrei
verlegt werden!
Winkelanschluss (45) auf Kaltwasseran schlussrohr und
Winkelanschluss mit integriertem Belüftungsventil (46) auf
Warmwasseranschlussrohr der Heizung, bis zum Anschlag,
aufstecken. Durch Gegenziehen prüfen, ob die Winkelan-
schlüsse sicher gesteckt sind.
Schlauchverbindung (43) für Kaltwasserzulauf zwischen
FrostControl (42) und Zulauf am Boiler herstellen.
42b
41
42a
46a
47
20 mm 45º
46
45
