4

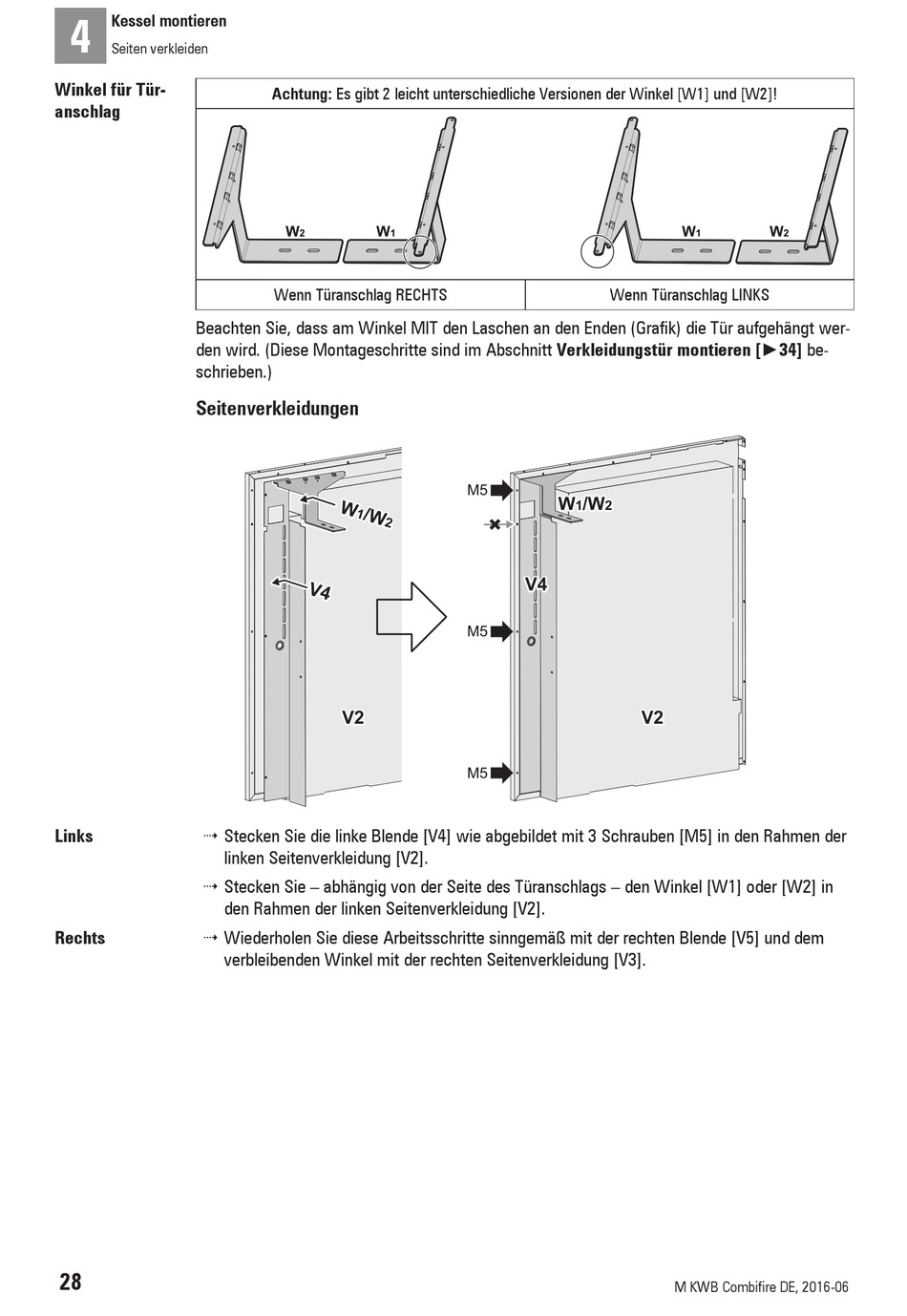

Kessel montieren
Seiten verkleiden
Winkel für Tür-
anschlag
Beachten Sie, dass am Winkel MIT den Laschen an den Enden (Grafik) die Tür aufgehängt wer-
den wird. (Diese Montageschritte sind im Abschnitt Verkleidungstür montieren [►34] be-
schrieben.)
Seitenverkleidungen
Links
4 Stecken Sie die linke Blende [V4] wie abgebildet mit 3 Schrauben [M5] in den Rahmen der
linken Seitenverkleidung [V2].
4 Stecken Sie – abhängig von der Seite des Türanschlags – den Winkel [W1] oder [W2] in
den Rahmen der linken Seitenverkleidung [V2].
Rechts
4 Wiederholen Sie diese Arbeitsschritte sinngemäß mit der rechten Blende [V5] und dem
verbleibenden Winkel mit der rechten Seitenverkleidung [V3].
28
Achtung: Es gibt 2 leicht unterschiedliche Versionen der Winkel [W1] und [W2]!
W
W
2
1
Wenn Türanschlag RECHTS
V2
Wenn Türanschlag LINKS
M5
W
/W
1
2
V4
M5
M5
W
W
1
2
V2
M KWB Combifire DE, 2016-06
