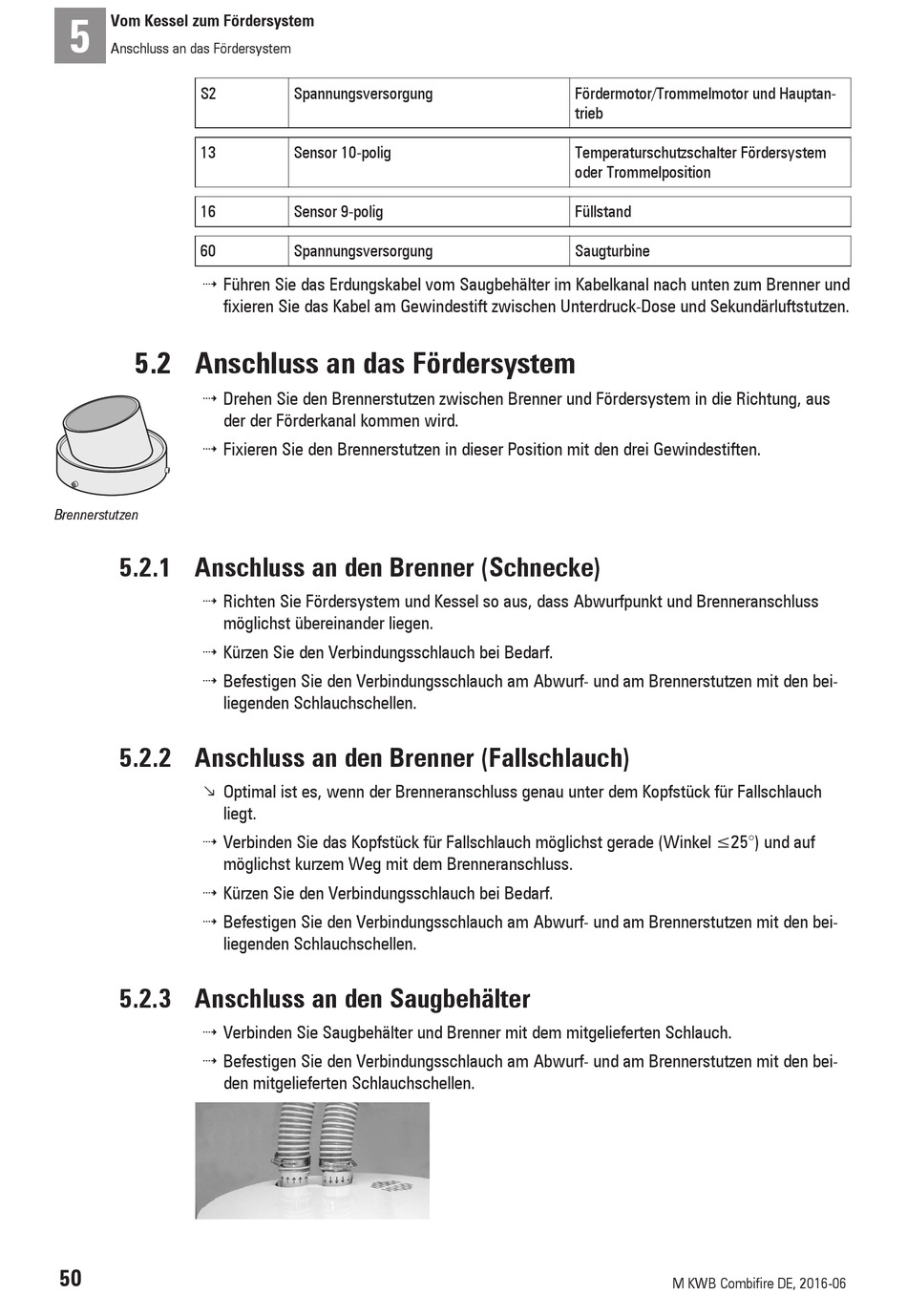

5
Vom Kessel zum Fördersystem
Anschluss an das Fördersystem
S2
13
16
60
4 Führen Sie das Erdungskabel vom Saugbehälter im Kabelkanal nach unten zum Brenner und
fixieren Sie das Kabel am Gewindestift zwischen Unterdruck-Dose und Sekundärluftstutzen.
5.2 Anschluss an das Fördersystem
4 Drehen Sie den Brennerstutzen zwischen Brenner und Fördersystem in die Richtung, aus
der der Förderkanal kommen wird.
4 Fixieren Sie den Brennerstutzen in dieser Position mit den drei Gewindestiften.
Brennerstutzen
5.2.1

Anschluss an den Brenner (Schnecke)

4 Richten Sie Fördersystem und Kessel so aus, dass Abwurfpunkt und Brenneranschluss
möglichst übereinander liegen.
4 Kürzen Sie den Verbindungsschlauch bei Bedarf.
4 Befestigen Sie den Verbindungsschlauch am Abwurf- und am Brennerstutzen mit den bei-
liegenden Schlauchschellen.
5.2.2

Anschluss an den Brenner (Fallschlauch)

m Optimal ist es, wenn der Brenneranschluss genau unter dem Kopfstück für Fallschlauch
liegt.
4 Verbinden Sie das Kopfstück für Fallschlauch möglichst gerade (Winkel ≤25°) und auf
möglichst kurzem Weg mit dem Brenneranschluss.
4 Kürzen Sie den Verbindungsschlauch bei Bedarf.
4 Befestigen Sie den Verbindungsschlauch am Abwurf- und am Brennerstutzen mit den bei-
liegenden Schlauchschellen.
5.2.3 Anschluss an den Saugbehälter
4 Verbinden Sie Saugbehälter und Brenner mit dem mitgelieferten Schlauch.
4 Befestigen Sie den Verbindungsschlauch am Abwurf- und am Brennerstutzen mit den bei-
den mitgelieferten Schlauchschellen.
50
Spannungsversorgung
Sensor 10-polig
Sensor 9-polig
Spannungsversorgung
Fördermotor/Trommelmotor und Hauptan-
trieb
Temperaturschutzschalter Fördersystem
oder Trommelposition
Füllstand
Saugturbine
