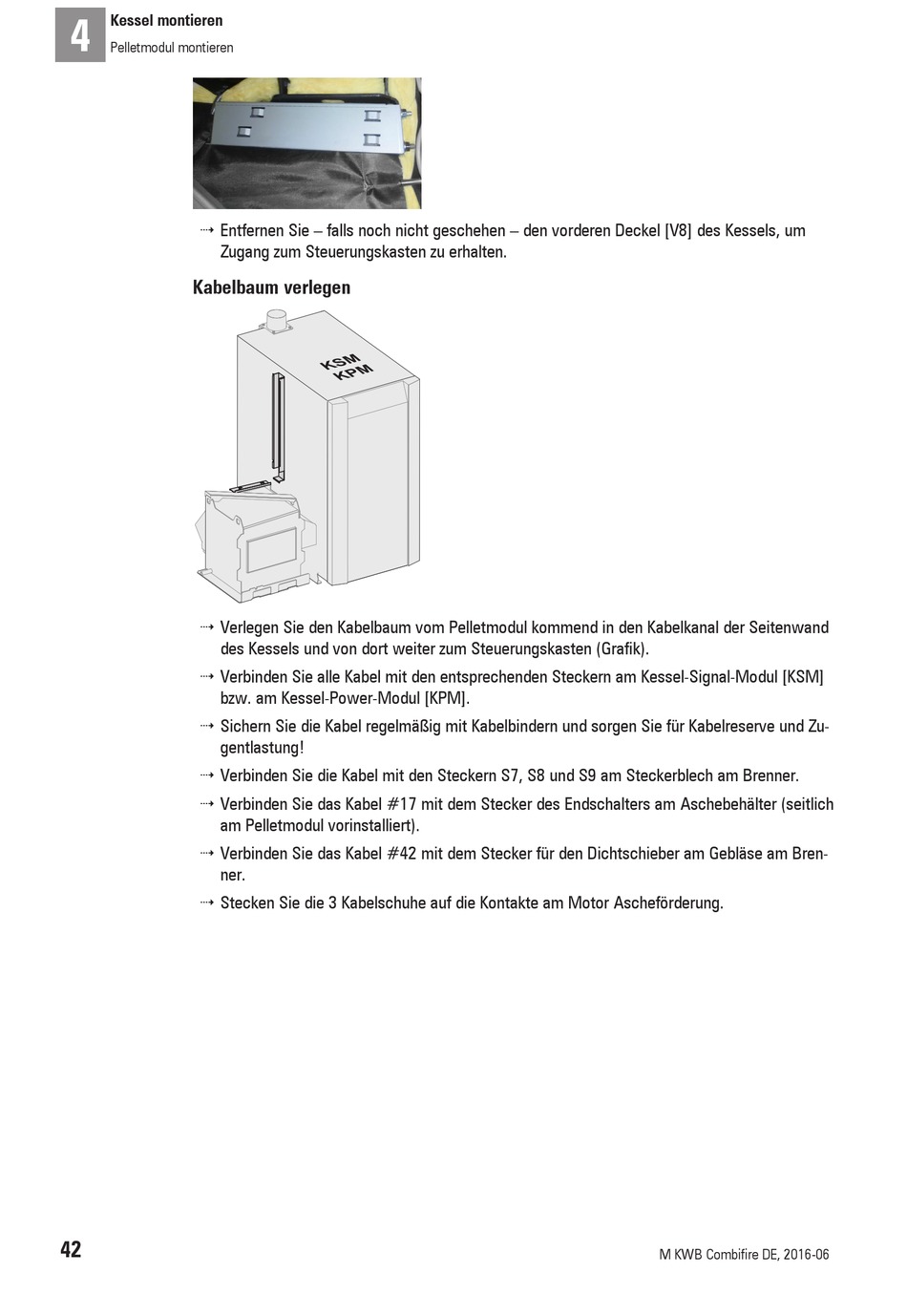

Kessel montieren
Pelletmodul montieren
4 Entfernen Sie – falls noch nicht geschehen – den vorderen Deckel [V8] des Kessels, um
Zugang zum Steuerungskasten zu erhalten.
Kabelbaum verlegen
4 Verlegen Sie den Kabelbaum vom Pelletmodul kommend in den Kabelkanal der Seitenwand
des Kessels und von dort weiter zum Steuerungskasten (Grafik).
4 Verbinden Sie alle Kabel mit den entsprechenden Steckern am Kessel-Signal-Modul [KSM]
bzw. am Kessel-Power-Modul [KPM].
4 Sichern Sie die Kabel regelmäßig mit Kabelbindern und sorgen Sie für Kabelreserve und Zu-
gentlastung!
4 Verbinden Sie die Kabel mit den Steckern S7, S8 und S9 am Steckerblech am Brenner.
4 Verbinden Sie das Kabel #17 mit dem Stecker des Endschalters am Aschebehälter (seitlich
am Pelletmodul vorinstalliert).
4 Verbinden Sie das Kabel #42 mit dem Stecker für den Dichtschieber am Gebläse am Bren-
ner.
4 Stecken Sie die 3 Kabelschuhe auf die Kontakte am Motor Ascheförderung.
42
M KWB Combifire DE, 2016-06
