Kessel montieren
Verkleidung montieren – Teil 2

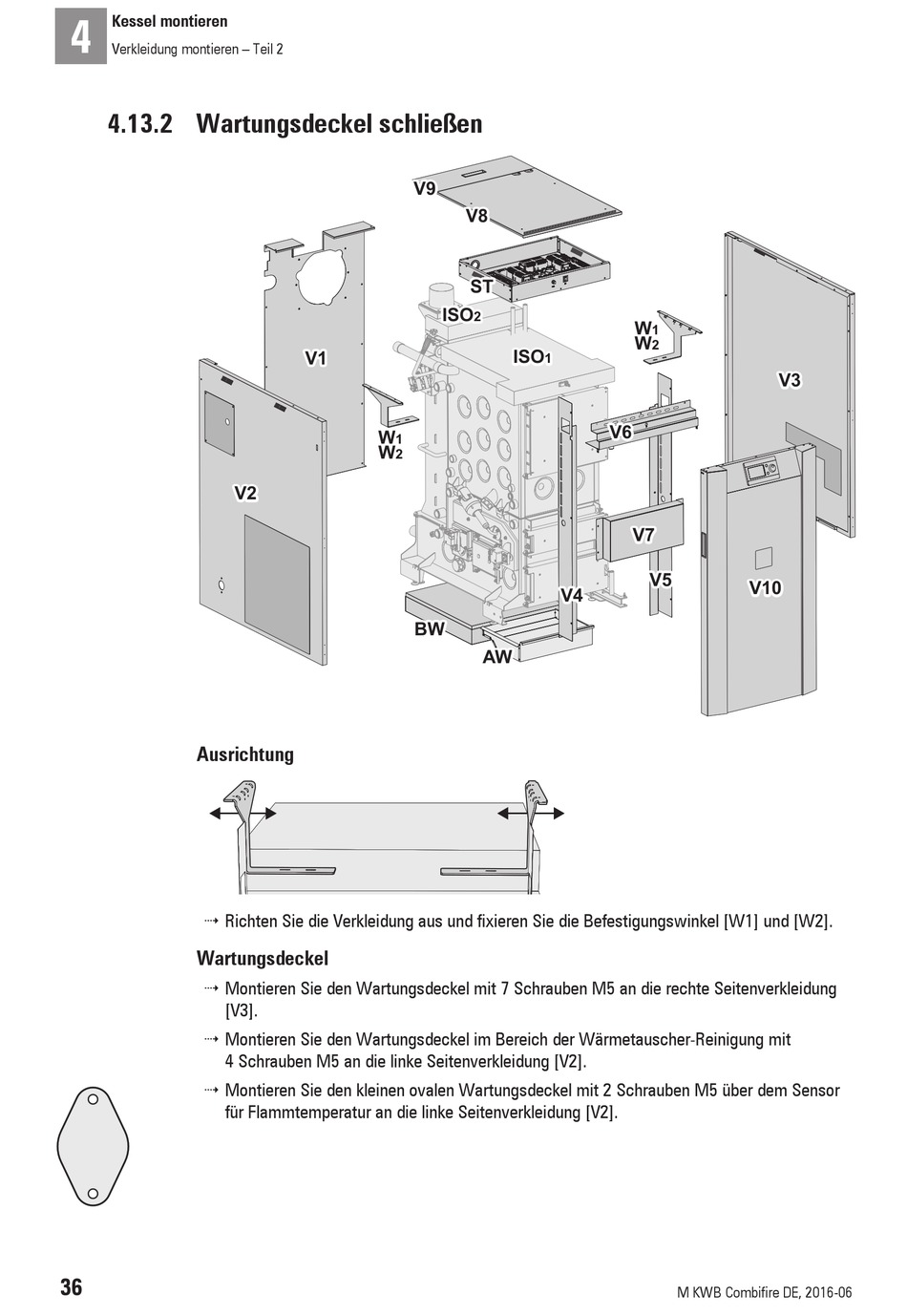

4.13.2 Wartungsdeckel schließen

Ausrichtung

4 Richten Sie die Verkleidung aus und fixieren Sie die Befestigungswinkel [W1] und [W2].
Wartungsdeckel
4 Montieren Sie den Wartungsdeckel mit 7 Schrauben M5 an die rechte Seitenverkleidung
[V3].
4 Montieren Sie den Wartungsdeckel im Bereich der Wärmetauscher-Reinigung mit
4 Schrauben M5 an die linke Seitenverkleidung [V2].
4 Montieren Sie den kleinen ovalen Wartungsdeckel mit 2 Schrauben M5 über dem Sensor
für Flammtemperatur an die linke Seitenverkleidung [V2].
