4 Führen Sie den Sensor zwischen Seitenverkleidung und Isolierung zur Tauchhülse.
4 Ziehen Sie den Sensor durch die Öffnung in der Verkleidung zuerst nach außen, um ihn da-
nach in die Tauchhülse [SF] zu führen.
Der Sensor wird durch die Feder am Kabel fixiert.
Stecker
220
4.12

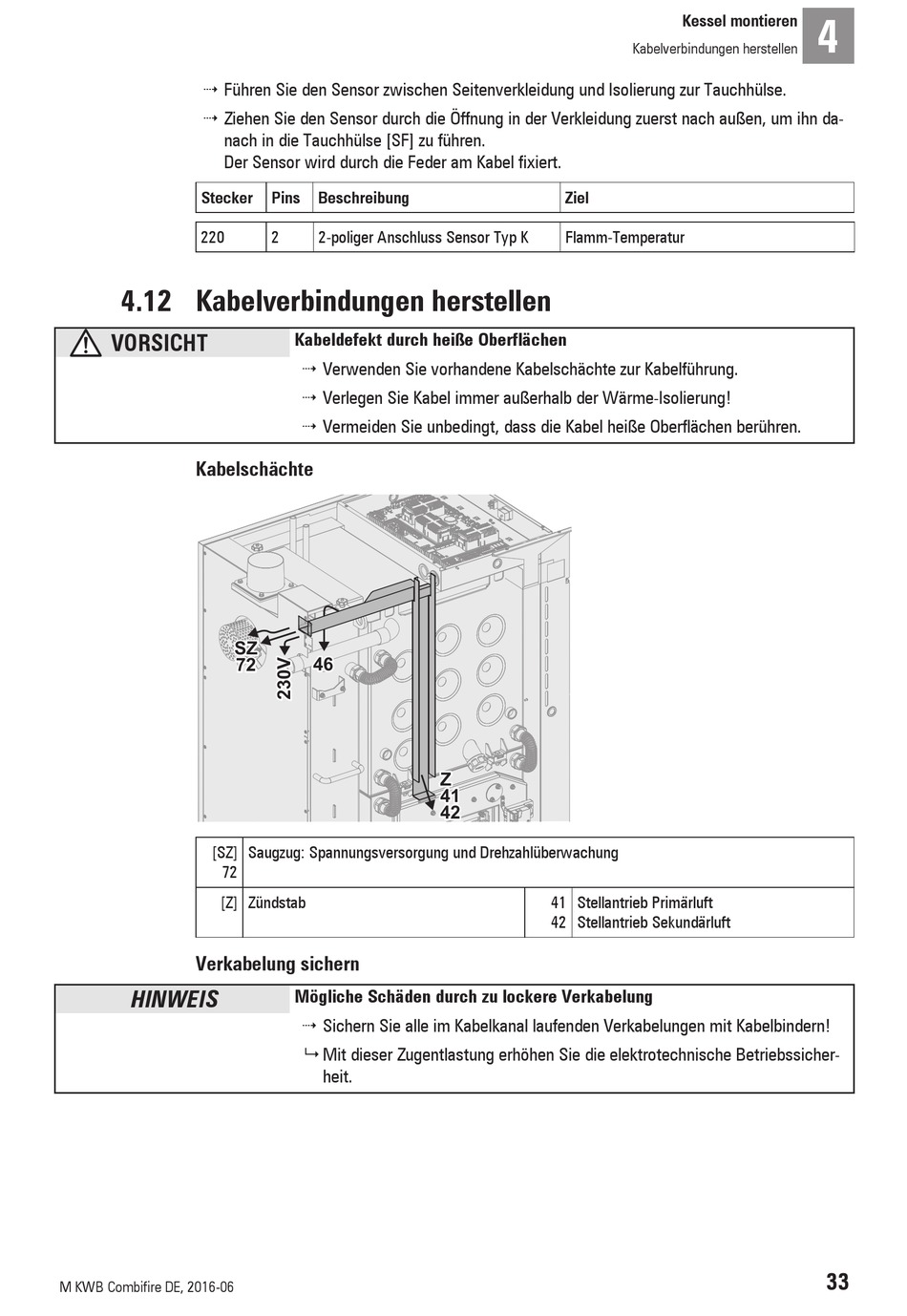

Kabelverbindungen herstellen
VORSICHT
Kabelschächte
[SZ]
72
[Z] Zündstab
Verkabelung sichern
HINWEIS
M KWB Combifire DE, 2016-06
Pins
Beschreibung
2
2-poliger Anschluss Sensor Typ K
Kabeldefekt durch heiße Oberflächen
4 Verwenden Sie vorhandene Kabelschächte zur Kabelführung.
4 Verlegen Sie Kabel immer außerhalb der Wärme-Isolierung!
4 Vermeiden Sie unbedingt, dass die Kabel heiße Oberflächen berühren.
SZ
46
72
Saugzug: Spannungsversorgung und Drehzahlüberwachung
Mögliche Schäden durch zu lockere Verkabelung
4 Sichern Sie alle im Kabelkanal laufenden Verkabelungen mit Kabelbindern!
9 Mit dieser Zugentlastung erhöhen Sie die elektrotechnische Betriebssicher-
heit.
Ziel
Flamm-Temperatur
Z
41
42
41
Stellantrieb Primärluft
42
Stellantrieb Sekundärluft
Kessel montieren
Kabelverbindungen herstellen
4
33
