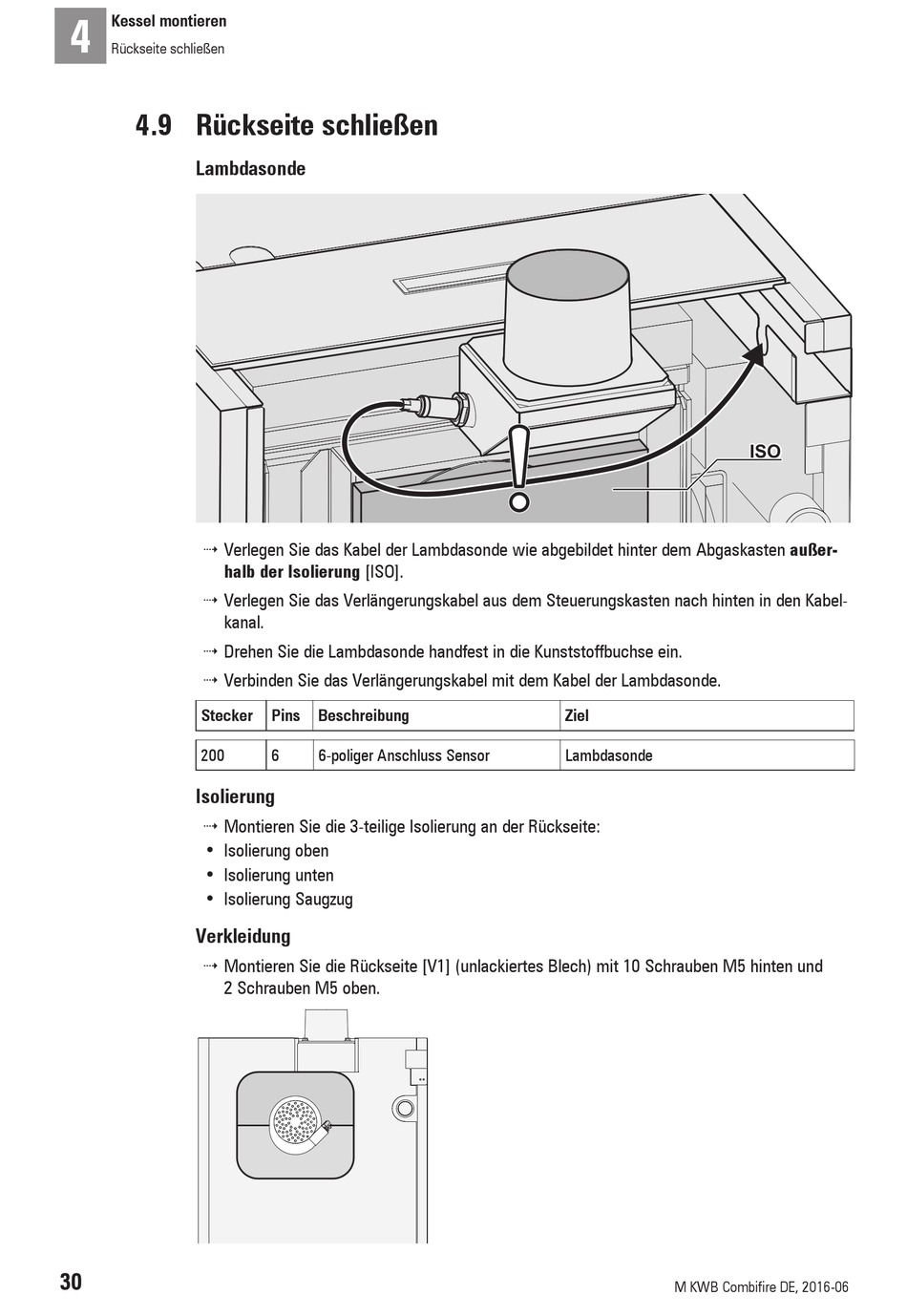

Kessel montieren
Rückseite schließen
4.9
Rückseite schließen
Lambdasonde
4 Verlegen Sie das Kabel der Lambdasonde wie abgebildet hinter dem Abgaskasten außer-
halb der Isolierung [ISO].
4 Verlegen Sie das Verlängerungskabel aus dem Steuerungskasten nach hinten in den Kabel-
kanal.
4 Drehen Sie die Lambdasonde handfest in die Kunststoffbuchse ein.
4 Verbinden Sie das Verlängerungskabel mit dem Kabel der Lambdasonde.
Stecker
200
Isolierung
4 Montieren Sie die 3-teilige Isolierung an der Rückseite:
• Isolierung oben
• Isolierung unten
• Isolierung Saugzug
Verkleidung
4 Montieren Sie die Rückseite [V1] (unlackiertes Blech) mit 10 Schrauben M5 hinten und
2 Schrauben M5 oben.
30
Pins
Beschreibung
6
6-poliger Anschluss Sensor
Ziel
Lambdasonde
M KWB Combifire DE, 2016-06
