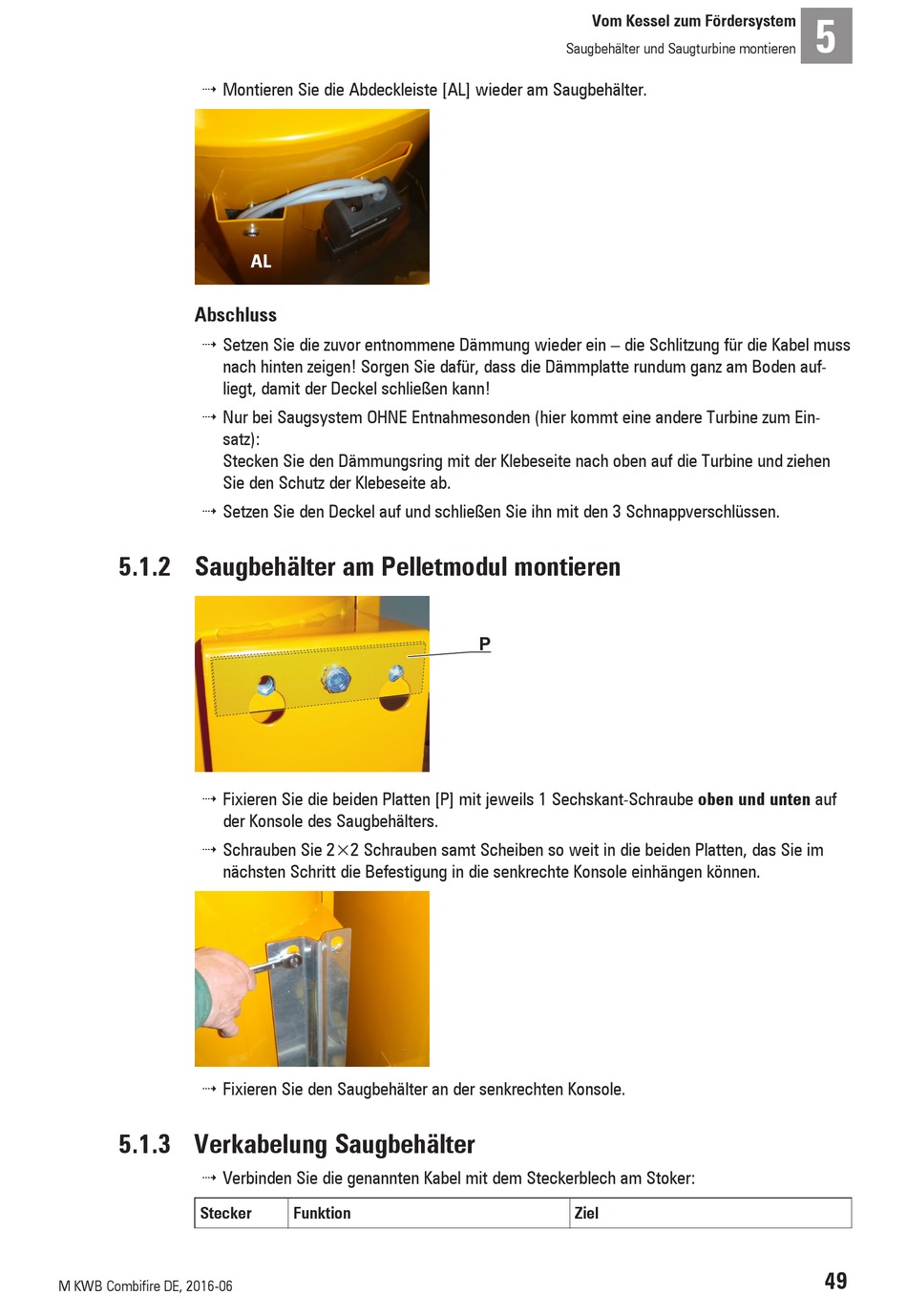

4 Montieren Sie die Abdeckleiste [AL] wieder am Saugbehälter.
Abschluss
4 Setzen Sie die zuvor entnommene Dämmung wieder ein – die Schlitzung für die Kabel muss
nach hinten zeigen! Sorgen Sie dafür, dass die Dämmplatte rundum ganz am Boden auf-
liegt, damit der Deckel schließen kann!
4 Nur bei Saugsystem OHNE Entnahmesonden (hier kommt eine andere Turbine zum Ein-
satz):
Stecken Sie den Dämmungsring mit der Klebeseite nach oben auf die Turbine und ziehen
Sie den Schutz der Klebeseite ab.
4 Setzen Sie den Deckel auf und schließen Sie ihn mit den 3 Schnappverschlüssen.
5.1.2
Saugbehälter am Pelletmodul montieren
4 Fixieren Sie die beiden Platten [P] mit jeweils 1 Sechskant-Schraube oben und unten auf
der Konsole des Saugbehälters.
4 Schrauben Sie 2×2 Schrauben samt Scheiben so weit in die beiden Platten, das Sie im
nächsten Schritt die Befestigung in die senkrechte Konsole einhängen können.
4 Fixieren Sie den Saugbehälter an der senkrechten Konsole.
5.1.3
Verkabelung Saugbehälter
4 Verbinden Sie die genannten Kabel mit dem Steckerblech am Stoker:
Stecker
M KWB Combifire DE, 2016-06
Funktion
Vom Kessel zum Fördersystem
Saugbehälter und Saugturbine montieren
P
Ziel
5
49
