4
Kessel montieren

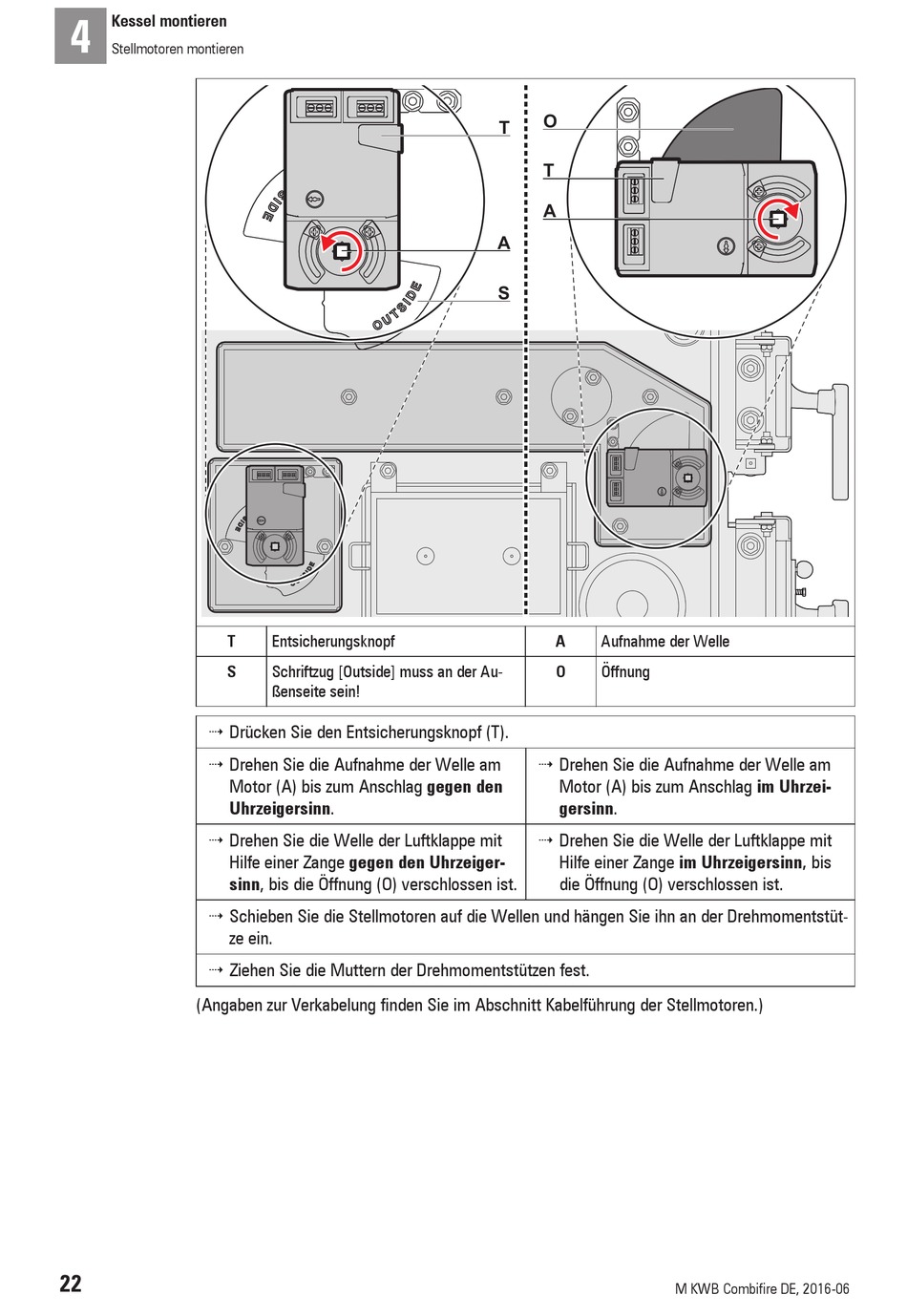

Stellmotoren montieren
T
S
4 Drücken Sie den Entsicherungsknopf (T).
4 Drehen Sie die Aufnahme der Welle am
Motor (A) bis zum Anschlag gegen den
Uhrzeigersinn.
4 Drehen Sie die Welle der Luftklappe mit
Hilfe einer Zange gegen den Uhrzeiger-
sinn, bis die Öffnung (O) verschlossen ist.
4 Schieben Sie die Stellmotoren auf die Wellen und hängen Sie ihn an der Drehmomentstüt-
ze ein.
4 Ziehen Sie die Muttern der Drehmomentstützen fest.
(Angaben zur Verkabelung finden Sie im Abschnitt Kabelführung der Stellmotoren.)
22
Entsicherungsknopf
Schriftzug [Outside] muss an der Au-
ßenseite sein!
O
T
T
A
A
S
A Aufnahme der Welle
O Öffnung
4 Drehen Sie die Aufnahme der Welle am
Motor (A) bis zum Anschlag im Uhrzei-
gersinn.
4 Drehen Sie die Welle der Luftklappe mit
Hilfe einer Zange im Uhrzeigersinn, bis
die Öffnung (O) verschlossen ist.
