5
Vom Kessel zum Fördersystem
Schläuche verlegen
5.3.1

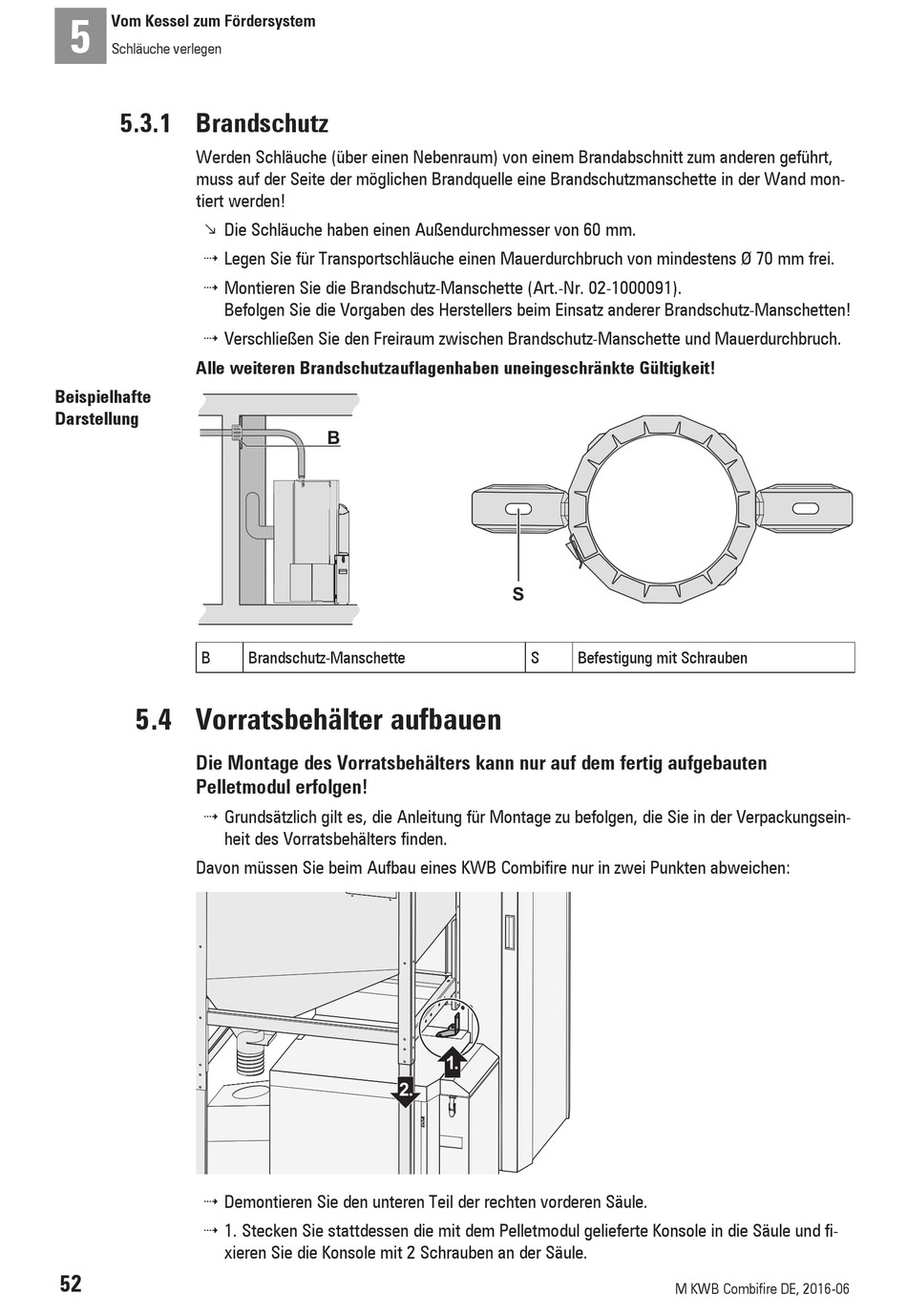

Brandschutz
Werden Schläuche (über einen Nebenraum) von einem Brandabschnitt zum anderen geführt,
muss auf der Seite der möglichen Brandquelle eine Brandschutzmanschette in der Wand mon-
tiert werden!
m Die Schläuche haben einen Außendurchmesser von 60 mm.
4 Legen Sie für Transportschläuche einen Mauerdurchbruch von mindestens Ø 70 mm frei.
4 Montieren Sie die Brandschutz-Manschette (Art.-Nr. 02-1000091).
Befolgen Sie die Vorgaben des Herstellers beim Einsatz anderer Brandschutz-Manschetten!
4 Verschließen Sie den Freiraum zwischen Brandschutz-Manschette und Mauerdurchbruch.
Alle weiteren Brandschutzauflagenhaben uneingeschränkte Gültigkeit!
Beispielhafte
Darstellung
B
5.4
Vorratsbehälter aufbauen
Die Montage des Vorratsbehälters kann nur auf dem fertig aufgebauten
Pelletmodul erfolgen!
4 Grundsätzlich gilt es, die Anleitung für Montage zu befolgen, die Sie in der Verpackungsein-
heit des Vorratsbehälters finden.
Davon müssen Sie beim Aufbau eines KWB Combifire nur in zwei Punkten abweichen:
4 Demontieren Sie den unteren Teil der rechten vorderen Säule.
4 1. Stecken Sie stattdessen die mit dem Pelletmodul gelieferte Konsole in die Säule und fi-
xieren Sie die Konsole mit 2 Schrauben an der Säule.
52
B
Brandschutz-Manschette
2.
S
S
Befestigung mit Schrauben
1.
M KWB Combifire DE, 2016-06
