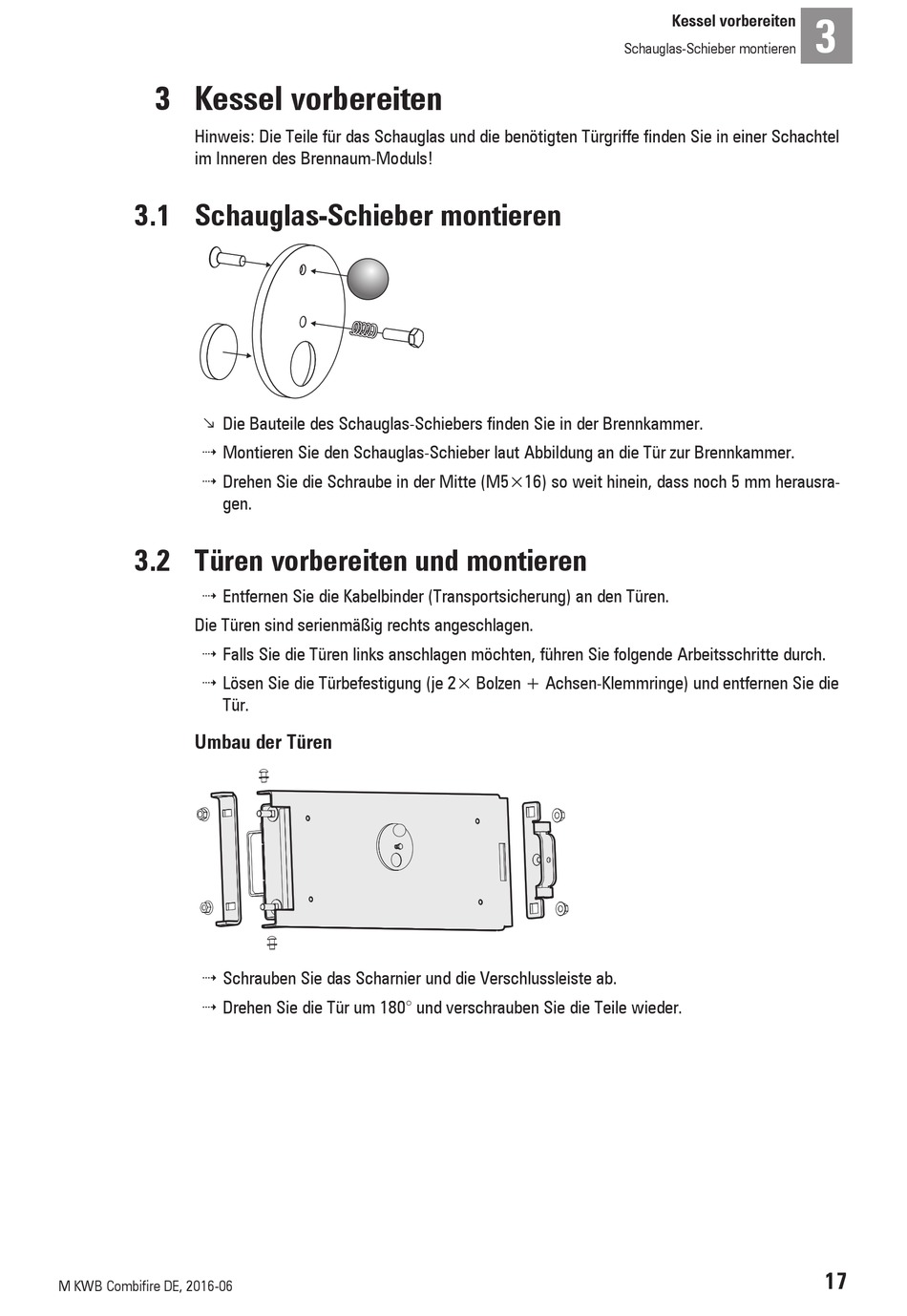

Kessel vorbereiten
Hinweis: Die Teile für das Schauglas und die benötigten Türgriffe finden Sie in einer Schachtel
im Inneren des Brennaum-Moduls!
3.1
Schauglas-Schieber montieren
m Die Bauteile des Schauglas-Schiebers finden Sie in der Brennkammer.
4 Montieren Sie den Schauglas-Schieber laut Abbildung an die Tür zur Brennkammer.
4 Drehen Sie die Schraube in der Mitte (M5×16) so weit hinein, dass noch 5 mm herausra-
gen.
3.2
Türen vorbereiten und montieren
4 Entfernen Sie die Kabelbinder (Transportsicherung) an den Türen.
Die Türen sind serienmäßig rechts angeschlagen.
4 Falls Sie die Türen links anschlagen möchten, führen Sie folgende Arbeitsschritte durch.
4 Lösen Sie die Türbefestigung (je 2× Bolzen + Achsen-Klemmringe) und entfernen Sie die
Tür.
Umbau der Türen
4 Schrauben Sie das Scharnier und die Verschlussleiste ab.
4 Drehen Sie die Tür um 180° und verschrauben Sie die Teile wieder.
