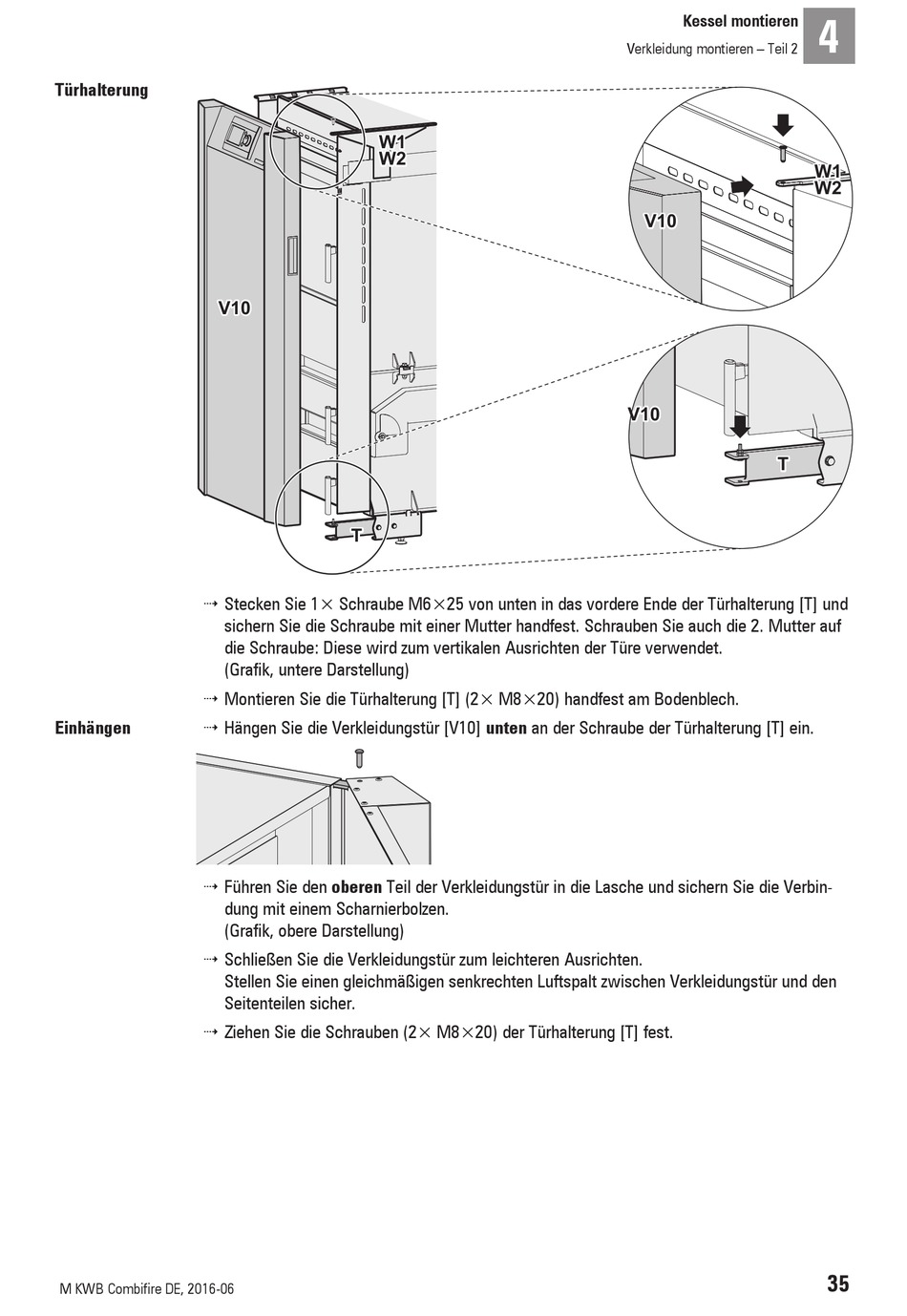

Türhalterung
V10
4 Stecken Sie 1× Schraube M6×25 von unten in das vordere Ende der Türhalterung [T] und
sichern Sie die Schraube mit einer Mutter handfest. Schrauben Sie auch die 2. Mutter auf
die Schraube: Diese wird zum vertikalen Ausrichten der Türe verwendet.
(Grafik, untere Darstellung)
4 Montieren Sie die Türhalterung [T] (2× M8×20) handfest am Bodenblech.
Einhängen
4 Hängen Sie die Verkleidungstür [V10] unten an der Schraube der Türhalterung [T] ein.
4 Führen Sie den oberen Teil der Verkleidungstür in die Lasche und sichern Sie die Verbin-
dung mit einem Scharnierbolzen.
(Grafik, obere Darstellung)
4 Schließen Sie die Verkleidungstür zum leichteren Ausrichten.
Stellen Sie einen gleichmäßigen senkrechten Luftspalt zwischen Verkleidungstür und den
Seitenteilen sicher.
4 Ziehen Sie die Schrauben (2× M8×20) der Türhalterung [T] fest.
M KWB Combifire DE, 2016-06
W1
W2
T
Kessel montieren
Verkleidung montieren – Teil 2
V10
V10
T
4
W1
W2
35
