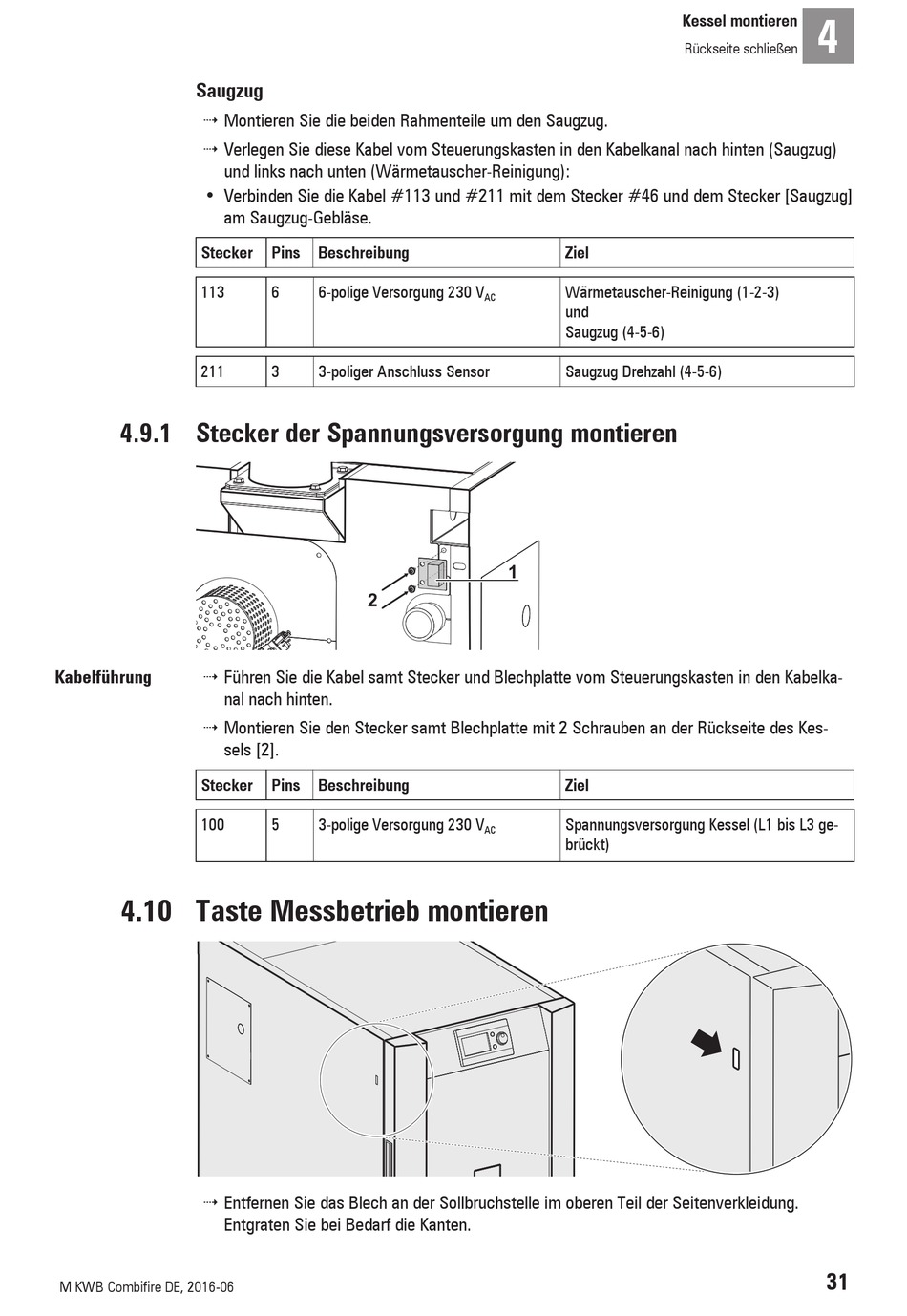

Stecker Der Spannungsversorgung Montieren; Kabelführung; Taste Messbetrieb Montieren - KWB Combifire CF2 S 18/28 kW Montageanleitung

Saugzug
4 Montieren Sie die beiden Rahmenteile um den Saugzug.
4 Verlegen Sie diese Kabel vom Steuerungskasten in den Kabelkanal nach hinten (Saugzug)
und links nach unten (Wärmetauscher-Reinigung):
• Verbinden Sie die Kabel #113 und #211 mit dem Stecker #46 und dem Stecker [Saugzug]
am Saugzug-Gebläse.
Stecker
113
211
4.9.1

Stecker der Spannungsversorgung montieren

Kabelführung 4 Führen Sie die Kabel samt Stecker und Blechplatte vom Steuerungskasten in den Kabelka-
nal nach hinten.
4 Montieren Sie den Stecker samt Blechplatte mit 2 Schrauben an der Rückseite des Kes-
sels [2].
Stecker
100
4.10

Taste Messbetrieb montieren

4 Entfernen Sie das Blech an der Sollbruchstelle im oberen Teil der Seitenverkleidung.
Entgraten Sie bei Bedarf die Kanten.
M KWB Combifire DE, 2016-06
Pins Beschreibung
6 6-polige Versorgung 230 V
3 3-poliger Anschluss Sensor
2
Pins Beschreibung
5 3-polige Versorgung 230 V
Ziel
Wärmetauscher-Reinigung (1-2-3)
AC
und
Saugzug (4-5-6)
Saugzug Drehzahl (4-5-6)
1
Ziel
Spannungsversorgung Kessel (L1 bis L3 ge-
AC
brückt)
4
Kessel montieren
Rückseite schließen
31
