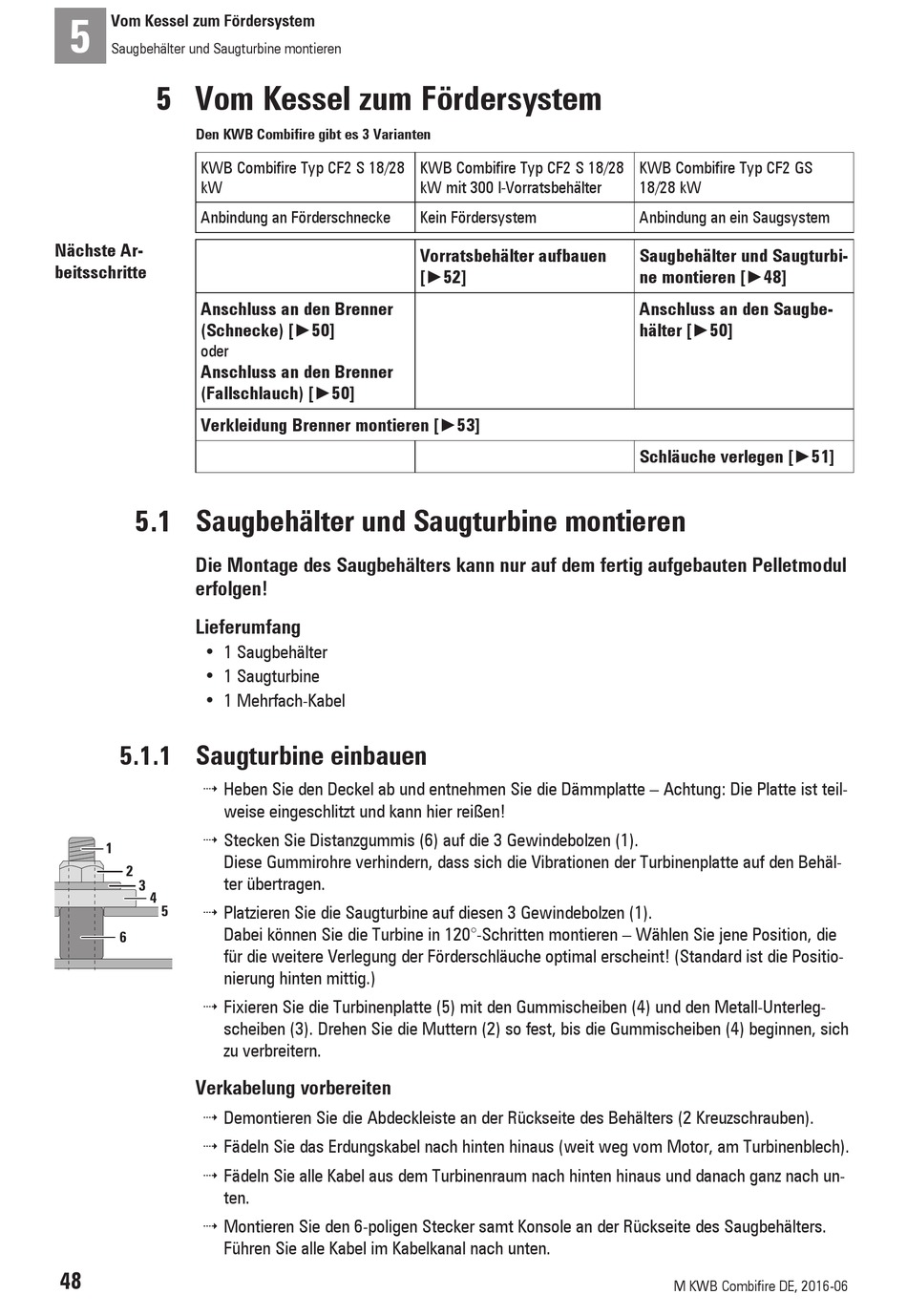

Vom Kessel zum Fördersystem
Saugbehälter und Saugturbine montieren
5
Vom Kessel zum Fördersystem
Den KWB Combifire gibt es 3 Varianten
KWB Combifire Typ CF2 S 18/28
kW
Anbindung an Förderschnecke
Nächste Ar-
beitsschritte
Anschluss an den Brenner
(Schnecke) [►50]
oder
Anschluss an den Brenner
(Fallschlauch) [►50]
Verkleidung Brenner montieren [►53]
5.1
Saugbehälter und Saugturbine montieren
Die Montage des Saugbehälters kann nur auf dem fertig aufgebauten Pelletmodul
erfolgen!
Lieferumfang
• 1 Saugbehälter
• 1 Saugturbine
• 1 Mehrfach-Kabel
5.1.1
Saugturbine einbauen
4 Heben Sie den Deckel ab und entnehmen Sie die Dämmplatte – Achtung: Die Platte ist teil-
weise eingeschlitzt und kann hier reißen!
4 Stecken Sie Distanzgummis (6) auf die 3 Gewindebolzen (1).
1
Diese Gummirohre verhindern, dass sich die Vibrationen der Turbinenplatte auf den Behäl-
2
ter übertragen.
3
4
4 Platzieren Sie die Saugturbine auf diesen 3 Gewindebolzen (1).
5
Dabei können Sie die Turbine in 120°-Schritten montieren – Wählen Sie jene Position, die
6
für die weitere Verlegung der Förderschläuche optimal erscheint! (Standard ist die Positio-
nierung hinten mittig.)
4 Fixieren Sie die Turbinenplatte (5) mit den Gummischeiben (4) und den Metall-Unterleg-
scheiben (3). Drehen Sie die Muttern (2) so fest, bis die Gummischeiben (4) beginnen, sich
zu verbreitern.
Verkabelung vorbereiten
4 Demontieren Sie die Abdeckleiste an der Rückseite des Behälters (2 Kreuzschrauben).
4 Fädeln Sie das Erdungskabel nach hinten hinaus (weit weg vom Motor, am Turbinenblech).
4 Fädeln Sie alle Kabel aus dem Turbinenraum nach hinten hinaus und danach ganz nach un-
ten.
4 Montieren Sie den 6-poligen Stecker samt Konsole an der Rückseite des Saugbehälters.
Führen Sie alle Kabel im Kabelkanal nach unten.
48
KWB Combifire Typ CF2 S 18/28
kW mit 300 l-Vorratsbehälter
Kein Fördersystem
Vorratsbehälter aufbauen
[►52]
KWB Combifire Typ CF2 GS
18/28 kW
Anbindung an ein Saugsystem
Saugbehälter und Saugturbi-
ne montieren [►48]
Anschluss an den Saugbe-
hälter [►50]
Schläuche verlegen [►51]
M KWB Combifire DE, 2016-06
