4

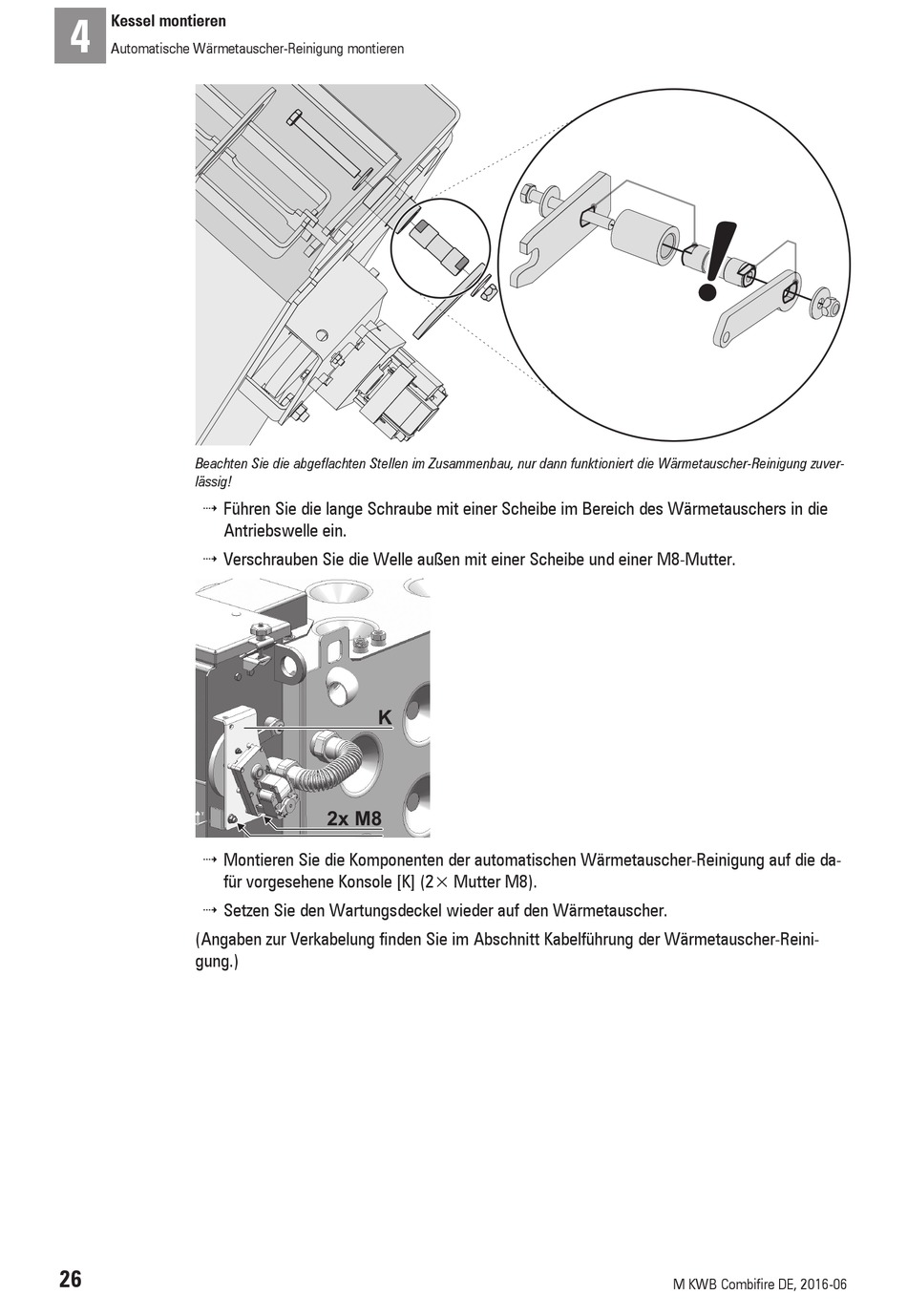

Kessel montieren
Automatische Wärmetauscher-Reinigung montieren
Beachten Sie die abgeflachten Stellen im Zusammenbau, nur dann funktioniert die Wärmetauscher-Reinigung zuver-
lässig!
4 Führen Sie die lange Schraube mit einer Scheibe im Bereich des Wärmetauschers in die
Antriebswelle ein.
4 Verschrauben Sie die Welle außen mit einer Scheibe und einer M8-Mutter.
4 Montieren Sie die Komponenten der automatischen Wärmetauscher-Reinigung auf die da-
für vorgesehene Konsole [K] (2× Mutter M8).
4 Setzen Sie den Wartungsdeckel wieder auf den Wärmetauscher.
(Angaben zur Verkabelung finden Sie im Abschnitt Kabelführung der Wärmetauscher-Reini-
gung.)
26
K
2x M8
M KWB Combifire DE, 2016-06
