4

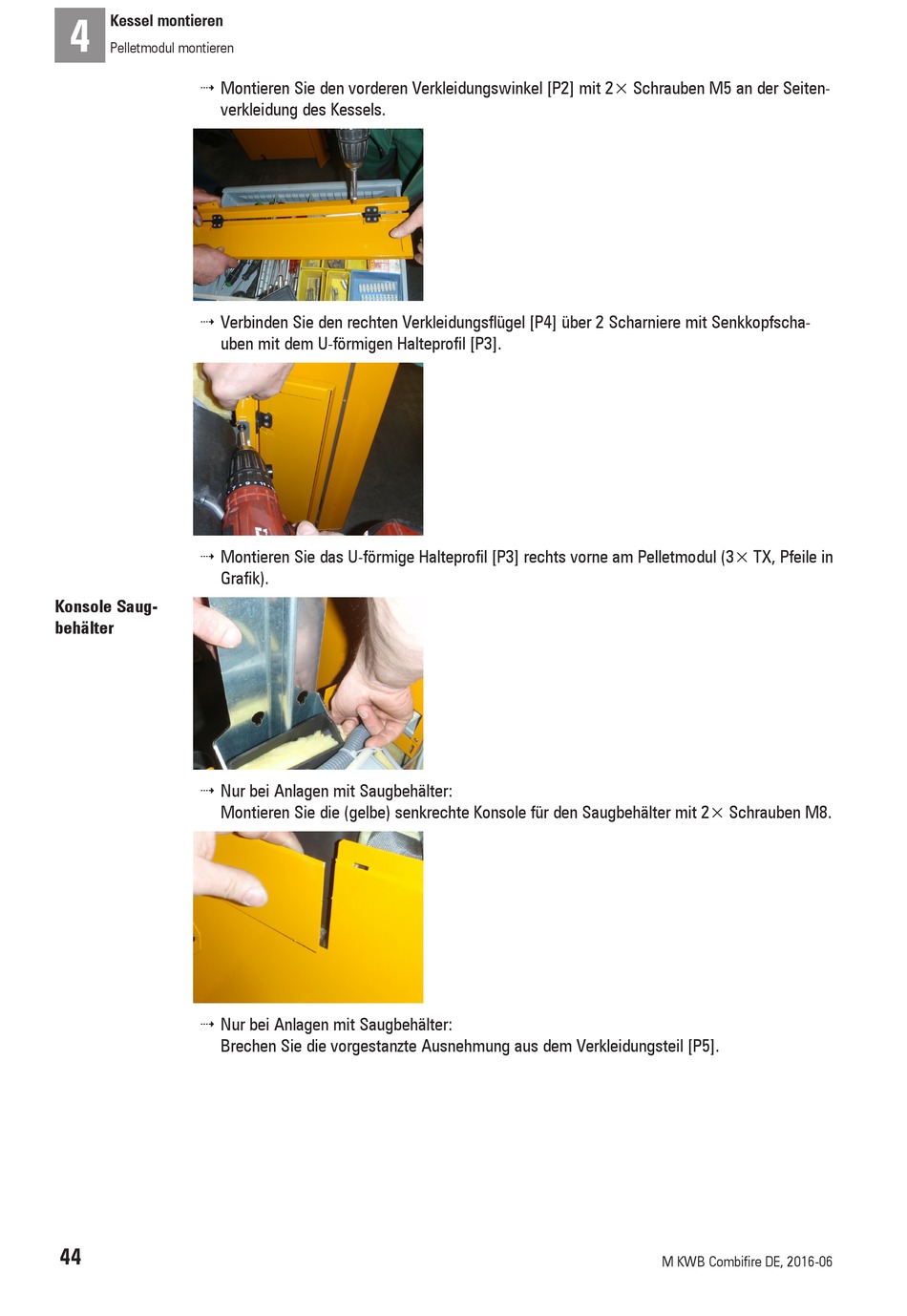

Kessel montieren
Pelletmodul montieren
4 Montieren Sie den vorderen Verkleidungswinkel [P2] mit 2× Schrauben M5 an der Seiten-
verkleidung des Kessels.
4 Verbinden Sie den rechten Verkleidungsflügel [P4] über 2 Scharniere mit Senkkopfscha-
uben mit dem U-förmigen Halteprofil [P3].
4 Montieren Sie das U-förmige Halteprofil [P3] rechts vorne am Pelletmodul (3× TX, Pfeile in
Grafik).
Konsole Saug-
behälter
4 Nur bei Anlagen mit Saugbehälter:
Montieren Sie die (gelbe) senkrechte Konsole für den Saugbehälter mit 2× Schrauben M8.
4 Nur bei Anlagen mit Saugbehälter:
Brechen Sie die vorgestanzte Ausnehmung aus dem Verkleidungsteil [P5].
44
M KWB Combifire DE, 2016-06
