4 2. Stellen Sie den Vorratsbehälter auf das Pelletmodul und fixieren Sie die rechte vordere
Säule samt Konsole am vorderen Bohrloch des Deckels am Pelletmodul.
5.5

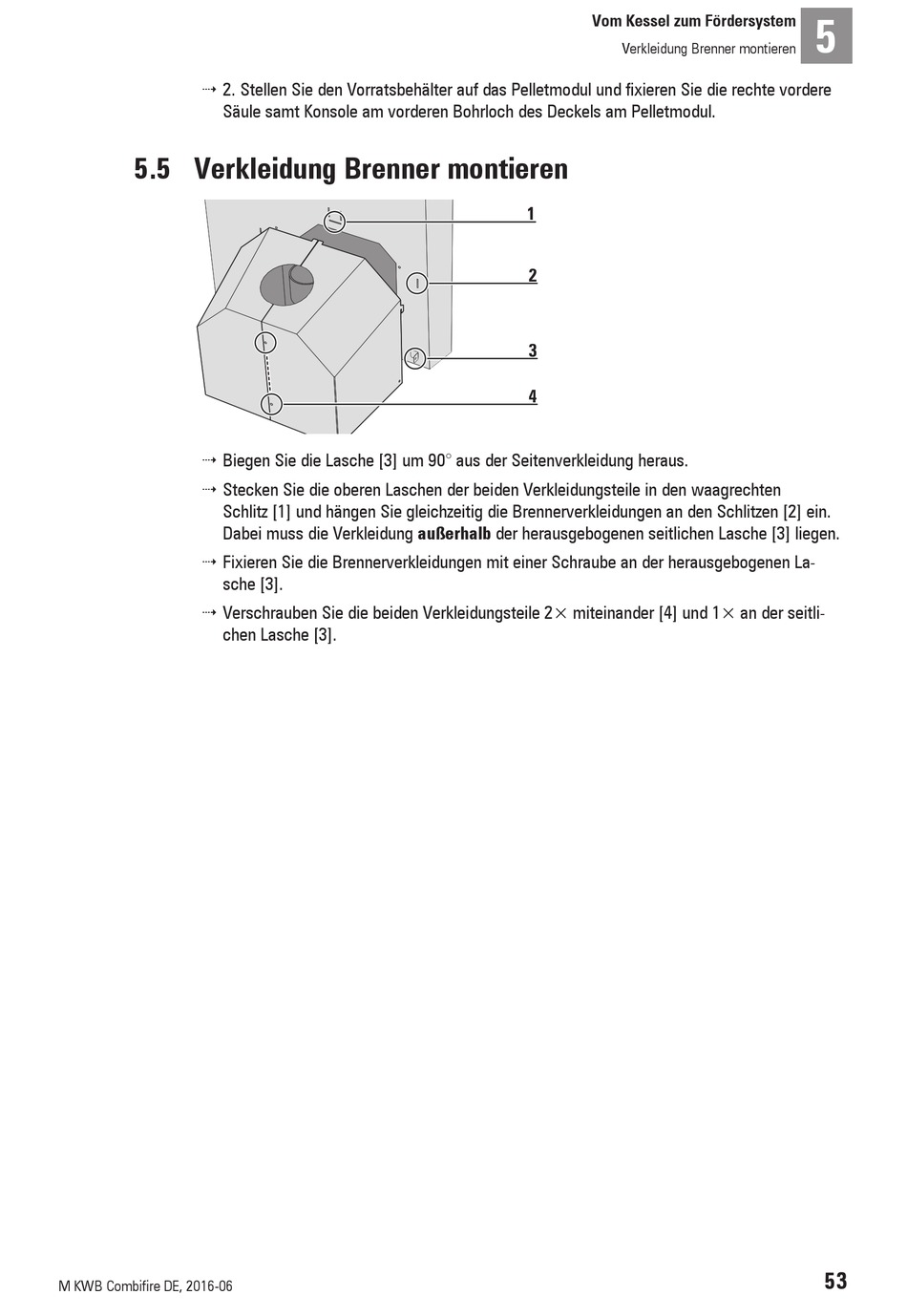

Verkleidung Brenner montieren
4 Biegen Sie die Lasche [3] um 90° aus der Seitenverkleidung heraus.
4 Stecken Sie die oberen Laschen der beiden Verkleidungsteile in den waagrechten
Schlitz [1] und hängen Sie gleichzeitig die Brennerverkleidungen an den Schlitzen [2] ein.
Dabei muss die Verkleidung außerhalb der herausgebogenen seitlichen Lasche [3] liegen.
4 Fixieren Sie die Brennerverkleidungen mit einer Schraube an der herausgebogenen La-
sche [3].
4 Verschrauben Sie die beiden Verkleidungsteile 2× miteinander [4] und 1× an der seitli-
chen Lasche [3].
