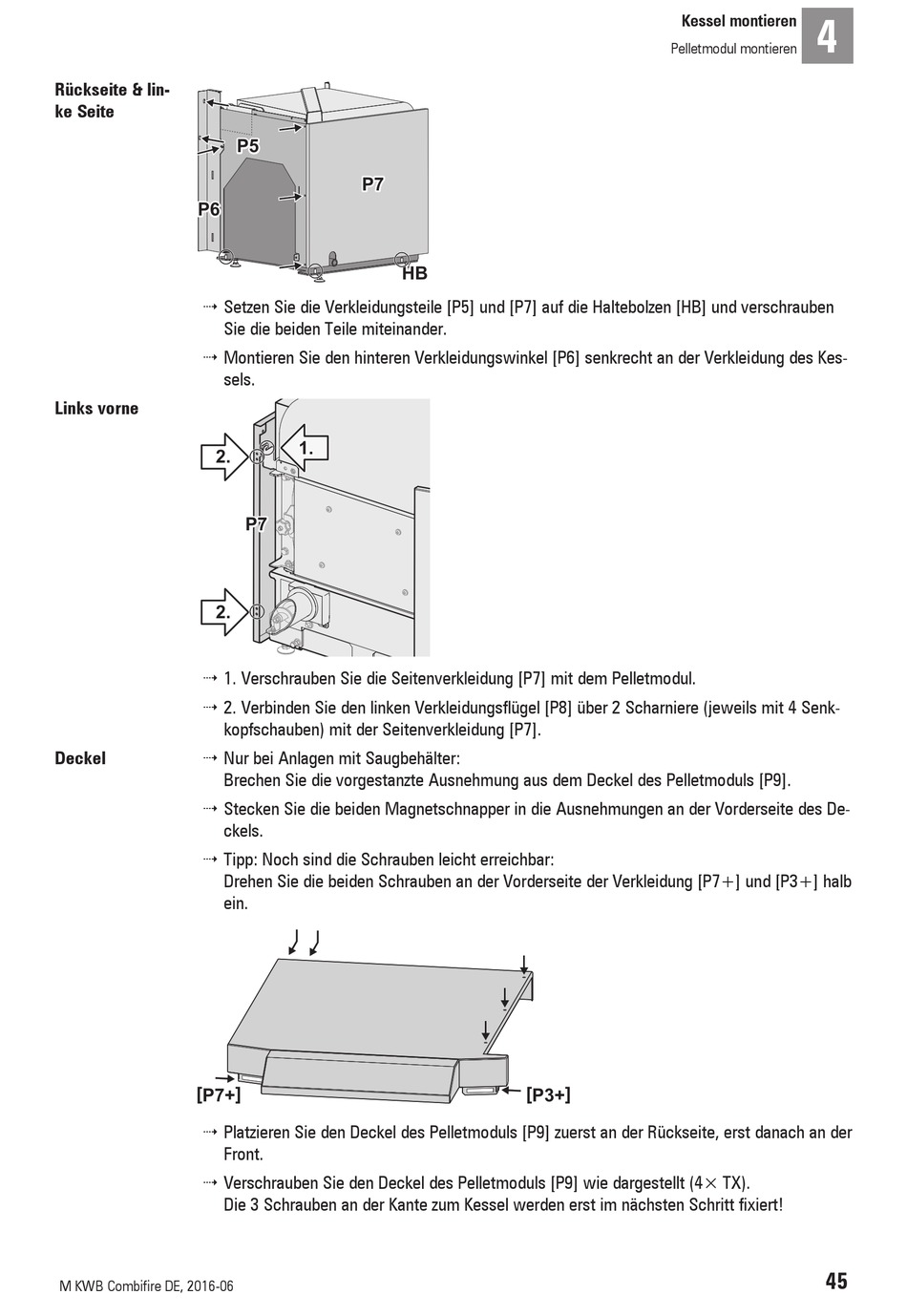

Rückseite & lin-
ke Seite
P6
4 Setzen Sie die Verkleidungsteile [P5] und [P7] auf die Haltebolzen [HB] und verschrauben
Sie die beiden Teile miteinander.
4 Montieren Sie den hinteren Verkleidungswinkel [P6] senkrecht an der Verkleidung des Kes-
sels.
Links vorne
2.
2.
4 1. Verschrauben Sie die Seitenverkleidung [P7] mit dem Pelletmodul.
4 2. Verbinden Sie den linken Verkleidungsflügel [P8] über 2 Scharniere (jeweils mit 4 Senk-
kopfschauben) mit der Seitenverkleidung [P7].
Deckel
4 Nur bei Anlagen mit Saugbehälter:
Brechen Sie die vorgestanzte Ausnehmung aus dem Deckel des Pelletmoduls [P9].
4 Stecken Sie die beiden Magnetschnapper in die Ausnehmungen an der Vorderseite des De-
ckels.
4 Tipp: Noch sind die Schrauben leicht erreichbar:
Drehen Sie die beiden Schrauben an der Vorderseite der Verkleidung [P7+] und [P3+] halb
ein.
[ P7+ ]
4 Platzieren Sie den Deckel des Pelletmoduls [P9] zuerst an der Rückseite, erst danach an der
Front.
4 Verschrauben Sie den Deckel des Pelletmoduls [P9] wie dargestellt (4× TX).
Die 3 Schrauben an der Kante zum Kessel werden erst im nächsten Schritt fixiert!
M KWB Combifire DE, 2016-06
P5
P7
HB
1.
P7
Kessel montieren
Pelletmodul montieren
[ P3+ ]
4
45
