4 Verbinden Sie die beiden Schläuche mit den Stutzen am Saugbehälter: Halten Sie sich an
die Markierungspfeile an den Stutzen, um Saugschlauch [⇊⇊⇊] und Rückluftschlauch
[⇈⇈⇈] passend zu verbinden!

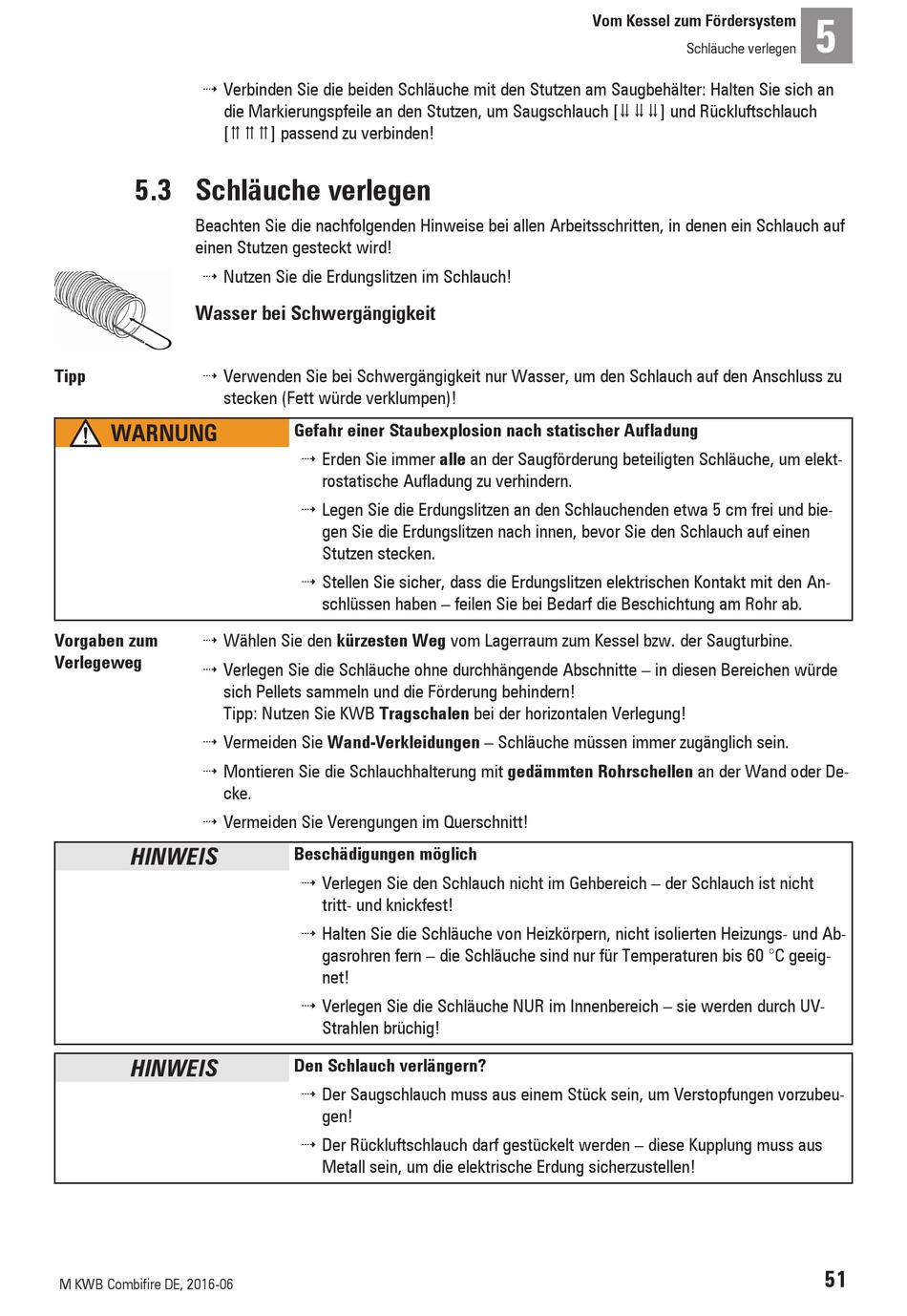

5.3
Schläuche verlegen
Beachten Sie die nachfolgenden Hinweise bei allen Arbeitsschritten, in denen ein Schlauch auf
einen Stutzen gesteckt wird!
4 Nutzen Sie die Erdungslitzen im Schlauch!
Wasser bei Schwergängigkeit
Tipp
4 Verwenden Sie bei Schwergängigkeit nur Wasser, um den Schlauch auf den Anschluss zu
stecken (Fett würde verklumpen)!
WARNUNG
Vorgaben zum
4 Wählen Sie den kürzesten Weg vom Lagerraum zum Kessel bzw. der Saugturbine.
Verlegeweg
4 Verlegen Sie die Schläuche ohne durchhängende Abschnitte – in diesen Bereichen würde
sich Pellets sammeln und die Förderung behindern!
Tipp: Nutzen Sie KWB Tragschalen bei der horizontalen Verlegung!
4 Vermeiden Sie Wand-Verkleidungen – Schläuche müssen immer zugänglich sein.
4 Montieren Sie die Schlauchhalterung mit gedämmten Rohrschellen an der Wand oder De-
cke.
4 Vermeiden Sie Verengungen im Querschnitt!
HINWEIS
HINWEIS
M KWB Combifire DE, 2016-06
Gefahr einer Staubexplosion nach statischer Aufladung
4 Erden Sie immer alle an der Saugförderung beteiligten Schläuche, um elekt-
rostatische Aufladung zu verhindern.
4 Legen Sie die Erdungslitzen an den Schlauchenden etwa 5 cm frei und bie-
gen Sie die Erdungslitzen nach innen, bevor Sie den Schlauch auf einen
Stutzen stecken.
4 Stellen Sie sicher, dass die Erdungslitzen elektrischen Kontakt mit den An-
schlüssen haben – feilen Sie bei Bedarf die Beschichtung am Rohr ab.
Beschädigungen möglich
4 Verlegen Sie den Schlauch nicht im Gehbereich – der Schlauch ist nicht
tritt- und knickfest!
4 Halten Sie die Schläuche von Heizkörpern, nicht isolierten Heizungs- und Ab-
gasrohren fern – die Schläuche sind nur für Temperaturen bis 60 °C geeig-
net!
4 Verlegen Sie die Schläuche NUR im Innenbereich – sie werden durch UV-
Strahlen brüchig!
Den Schlauch verlängern?
4 Der Saugschlauch muss aus einem Stück sein, um Verstopfungen vorzubeu-
gen!
4 Der Rückluftschlauch darf gestückelt werden – diese Kupplung muss aus
Metall sein, um die elektrische Erdung sicherzustellen!
Vom Kessel zum Fördersystem
Schläuche verlegen
5
51
