4.6

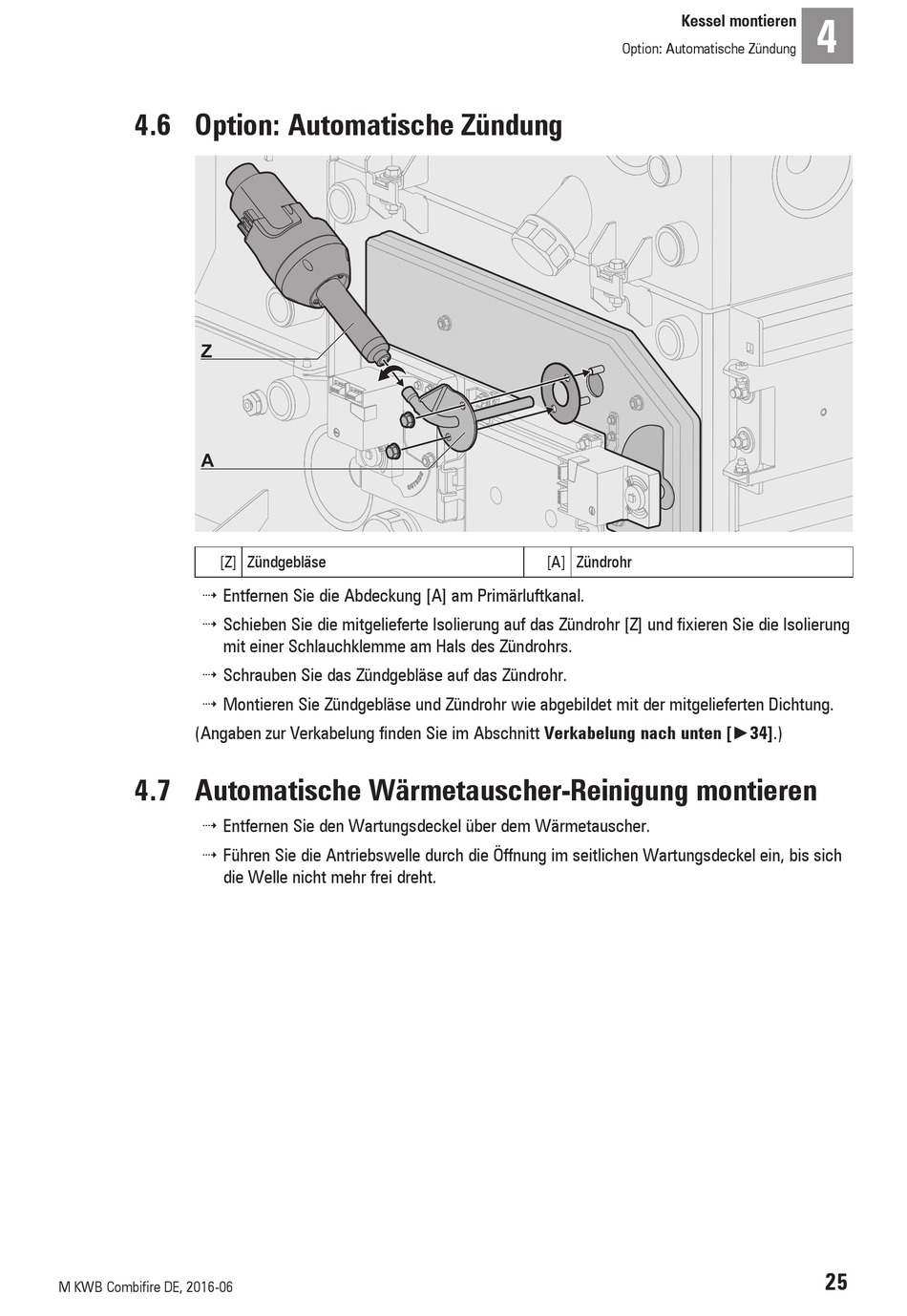

Option: Automatische Zündung
Z
A
[Z] Zündgebläse
4 Entfernen Sie die Abdeckung [A] am Primärluftkanal.
4 Schieben Sie die mitgelieferte Isolierung auf das Zündrohr [Z] und fixieren Sie die Isolierung
mit einer Schlauchklemme am Hals des Zündrohrs.
4 Schrauben Sie das Zündgebläse auf das Zündrohr.
4 Montieren Sie Zündgebläse und Zündrohr wie abgebildet mit der mitgelieferten Dichtung.
(Angaben zur Verkabelung finden Sie im Abschnitt Verkabelung nach unten [►34].)
4.7
Automatische Wärmetauscher-Reinigung montieren
4 Entfernen Sie den Wartungsdeckel über dem Wärmetauscher.
4 Führen Sie die Antriebswelle durch die Öffnung im seitlichen Wartungsdeckel ein, bis sich
die Welle nicht mehr frei dreht.
M KWB Combifire DE, 2016-06
Kessel montieren
Option: Automatische Zündung
[A] Zündrohr
4
25
