4.13.3

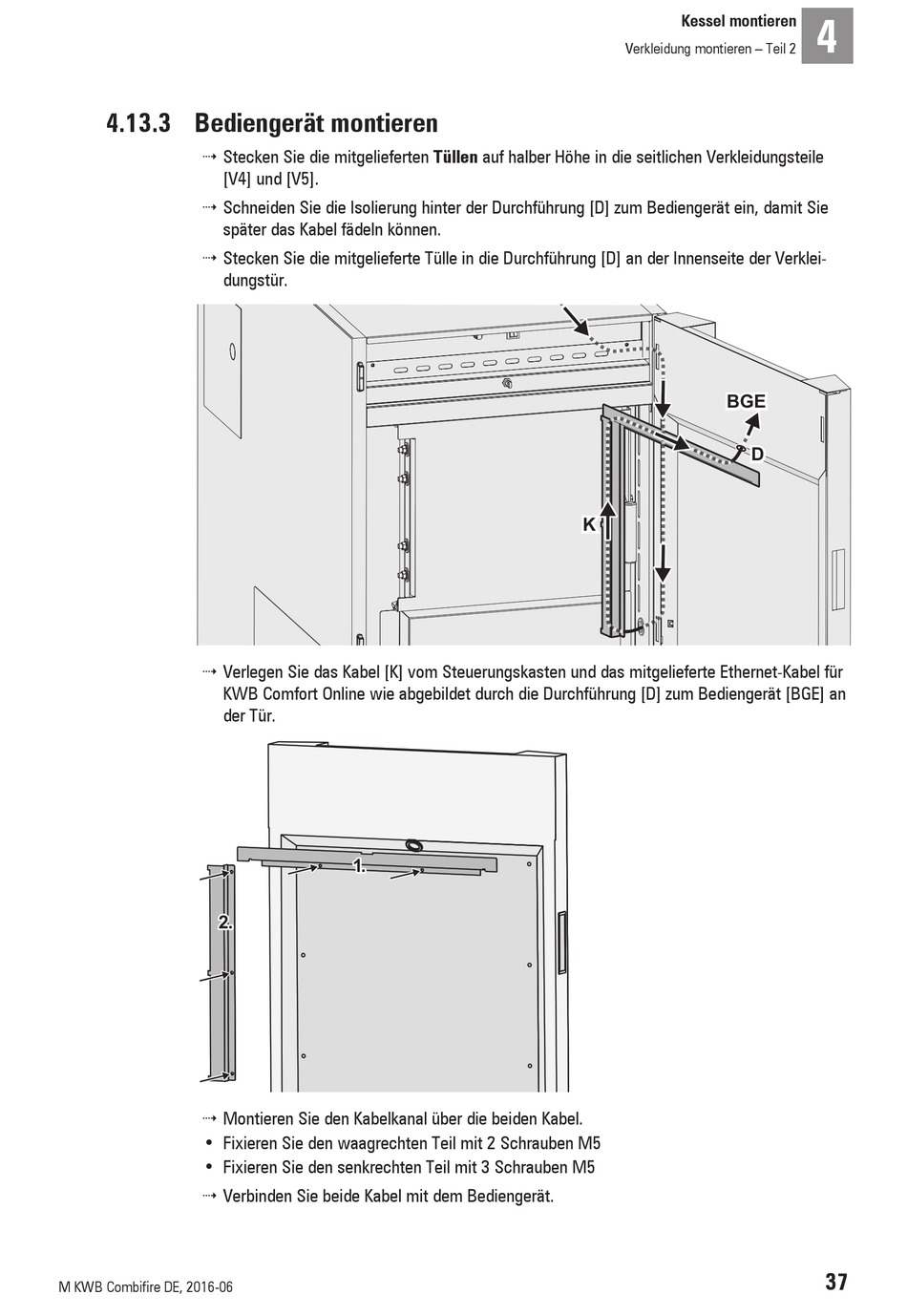

Bediengerät montieren
4 Stecken Sie die mitgelieferten Tüllen auf halber Höhe in die seitlichen Verkleidungsteile
[V4] und [V5].
4 Schneiden Sie die Isolierung hinter der Durchführung [D] zum Bediengerät ein, damit Sie
später das Kabel fädeln können.
4 Stecken Sie die mitgelieferte Tülle in die Durchführung [D] an der Innenseite der Verklei-
dungstür.
4 Verlegen Sie das Kabel [K] vom Steuerungskasten und das mitgelieferte Ethernet-Kabel für
KWB Comfort Online wie abgebildet durch die Durchführung [D] zum Bediengerät [BGE] an
der Tür.
2.
4 Montieren Sie den Kabelkanal über die beiden Kabel.
• Fixieren Sie den waagrechten Teil mit 2 Schrauben M5
• Fixieren Sie den senkrechten Teil mit 3 Schrauben M5
4 Verbinden Sie beide Kabel mit dem Bediengerät.
M KWB Combifire DE, 2016-06
1.
Kessel montieren
Verkleidung montieren – Teil 2
BGE
D
K
4
37
