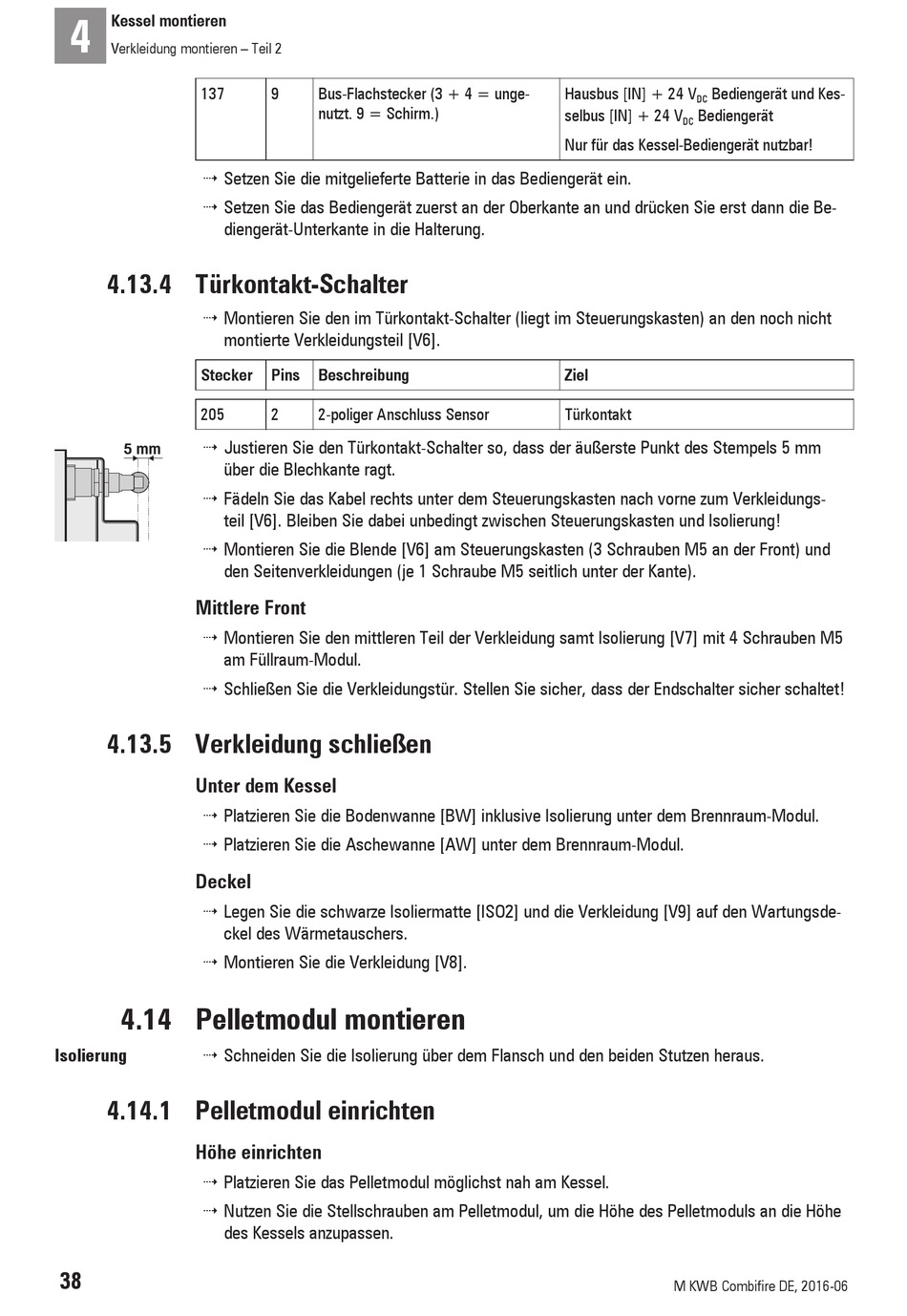

4
Kessel montieren
Verkleidung montieren – Teil 2
137
4 Setzen Sie die mitgelieferte Batterie in das Bediengerät ein.
4 Setzen Sie das Bediengerät zuerst an der Oberkante an und drücken Sie erst dann die Be-
diengerät-Unterkante in die Halterung.
4.13.4
Türkontakt-Schalter
4 Montieren Sie den im Türkontakt-Schalter (liegt im Steuerungskasten) an den noch nicht
montierte Verkleidungsteil [V6].
Stecker
205
4 Justieren Sie den Türkontakt-Schalter so, dass der äußerste Punkt des Stempels 5 mm
5 mm
über die Blechkante ragt.
4 Fädeln Sie das Kabel rechts unter dem Steuerungskasten nach vorne zum Verkleidungs-
teil [V6]. Bleiben Sie dabei unbedingt zwischen Steuerungskasten und Isolierung!
4 Montieren Sie die Blende [V6] am Steuerungskasten (3 Schrauben M5 an der Front) und
den Seitenverkleidungen (je 1 Schraube M5 seitlich unter der Kante).
Mittlere Front
4 Montieren Sie den mittleren Teil der Verkleidung samt Isolierung [V7] mit 4 Schrauben M5
am Füllraum-Modul.
4 Schließen Sie die Verkleidungstür. Stellen Sie sicher, dass der Endschalter sicher schaltet!
4.13.5
Verkleidung schließen
Unter dem Kessel
4 Platzieren Sie die Bodenwanne [BW] inklusive Isolierung unter dem Brennraum-Modul.
4 Platzieren Sie die Aschewanne [AW] unter dem Brennraum-Modul.
Deckel
4 Legen Sie die schwarze Isoliermatte [ISO2] und die Verkleidung [V9] auf den Wartungsde-
ckel des Wärmetauschers.
4 Montieren Sie die Verkleidung [V8].
4.14
Pelletmodul montieren
Isolierung
4 Schneiden Sie die Isolierung über dem Flansch und den beiden Stutzen heraus.
4.14.1
Pelletmodul einrichten
Höhe einrichten
4 Platzieren Sie das Pelletmodul möglichst nah am Kessel.
4 Nutzen Sie die Stellschrauben am Pelletmodul, um die Höhe des Pelletmoduls an die Höhe
des Kessels anzupassen.
38
9
Bus-Flachstecker (3 + 4 = unge-
nutzt. 9 = Schirm.)
Pins
Beschreibung
2
2-poliger Anschluss Sensor
Hausbus [IN] + 24 V
Bediengerät und Kes-
DC
selbus [IN] + 24 V
Bediengerät
DC
Nur für das Kessel-Bediengerät nutzbar!
Ziel
Türkontakt
M KWB Combifire DE, 2016-06
