4 Dabei muss das Pelletmodul unbedingt waagrecht eingerichtet sein!
Da die Oberkanten des Pelletmoduls NICHT gleich hoch konstruiert sind, müssen Sie die
Wasserwaage an Unterkanten des Pelletmoduls auflegen!
4.14.2

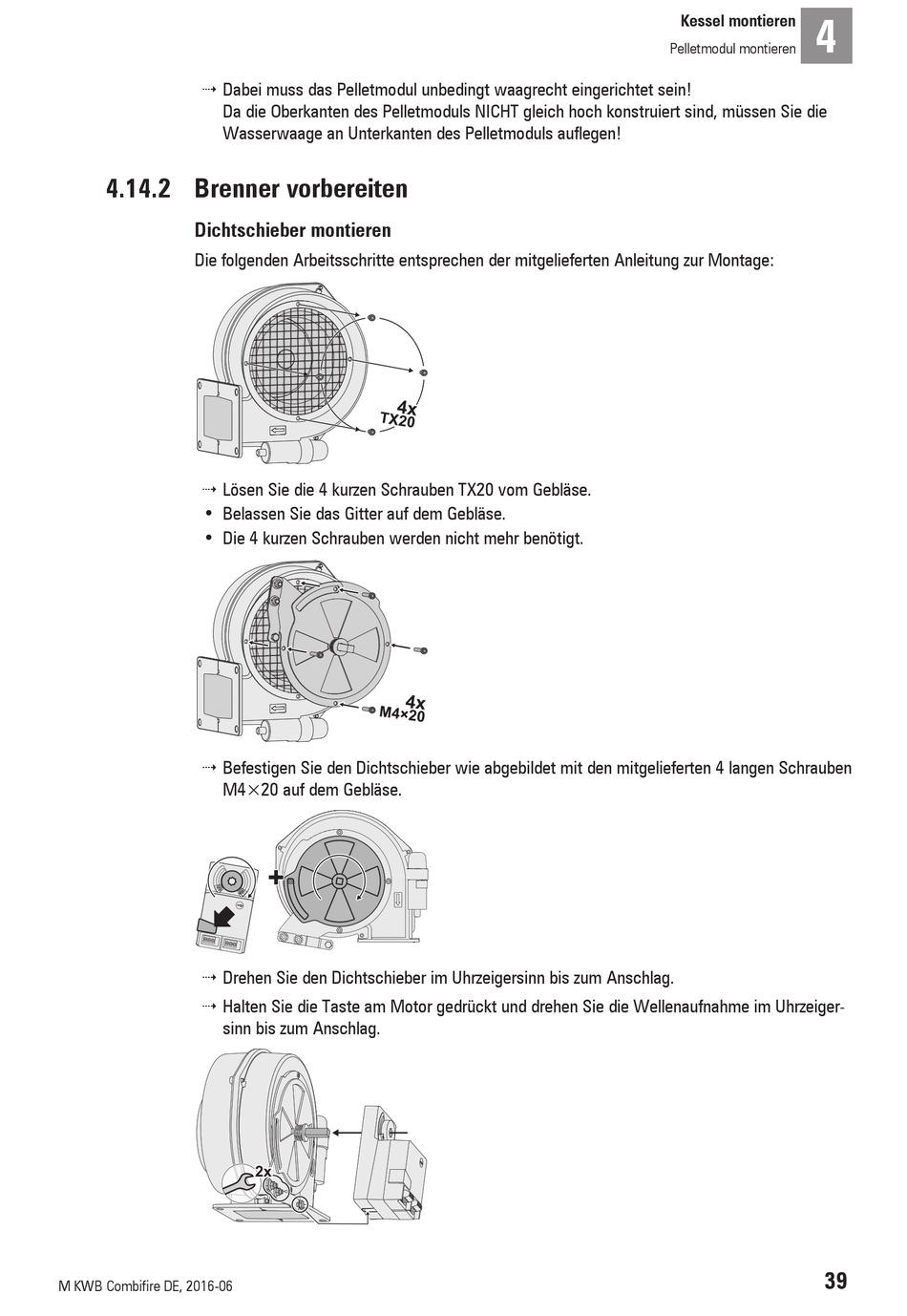

Brenner vorbereiten
Dichtschieber montieren
Die folgenden Arbeitsschritte entsprechen der mitgelieferten Anleitung zur Montage:
4 Lösen Sie die 4 kurzen Schrauben TX20 vom Gebläse.
• Belassen Sie das Gitter auf dem Gebläse.
• Die 4 kurzen Schrauben werden nicht mehr benötigt.
4 Befestigen Sie den Dichtschieber wie abgebildet mit den mitgelieferten 4 langen Schrauben
M4×20 auf dem Gebläse.
4 Drehen Sie den Dichtschieber im Uhrzeigersinn bis zum Anschlag.
4 Halten Sie die Taste am Motor gedrückt und drehen Sie die Wellenaufnahme im Uhrzeiger-
sinn bis zum Anschlag.
M KWB Combifire DE, 2016-06
4
Kessel montieren
Pelletmodul montieren
39
