3
Kessel vorbereiten
Türen einrichten

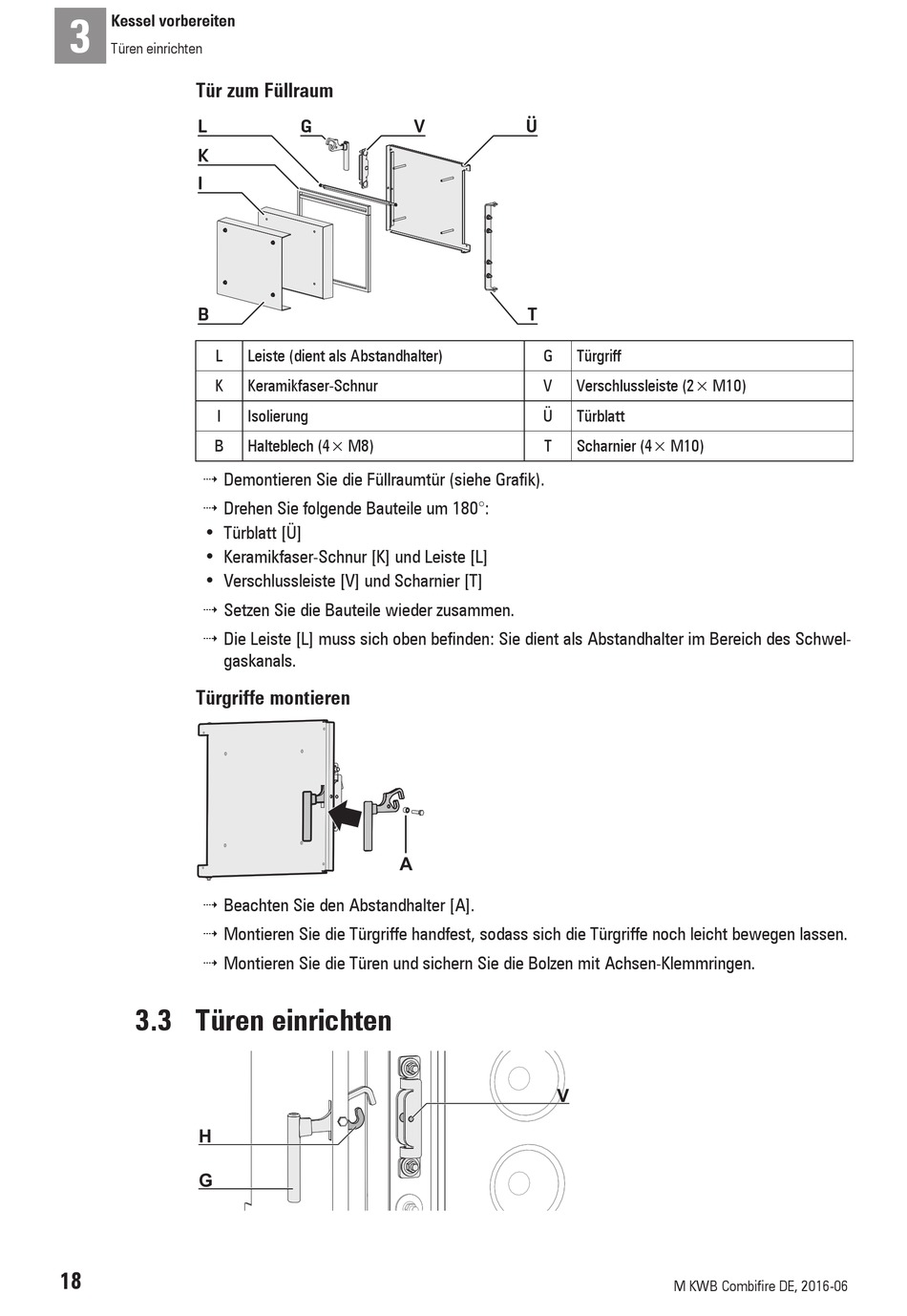

Tür zum Füllraum
L
K
I
B
L
K
I
B
4 Demontieren Sie die Füllraumtür (siehe Grafik).
4 Drehen Sie folgende Bauteile um 180°:
• Türblatt [Ü]
• Keramikfaser-Schnur [K] und Leiste [L]
• Verschlussleiste [V] und Scharnier [T]
4 Setzen Sie die Bauteile wieder zusammen.
4 Die Leiste [L] muss sich oben befinden: Sie dient als Abstandhalter im Bereich des Schwel-
gaskanals.
Türgriffe montieren
4 Beachten Sie den Abstandhalter [A].
4 Montieren Sie die Türgriffe handfest, sodass sich die Türgriffe noch leicht bewegen lassen.
4 Montieren Sie die Türen und sichern Sie die Bolzen mit Achsen-Klemmringen.
3.3
Türen einrichten
H
G
18
G
V
Leiste (dient als Abstandhalter)
Keramikfaser-Schnur
Isolierung
Halteblech (4× M8)
A A
Ü
T
G
Türgriff
V
Verschlussleiste (2× M10)
Ü
Türblatt
T
Scharnier (4× M10)
V
M KWB Combifire DE, 2016-06
