4

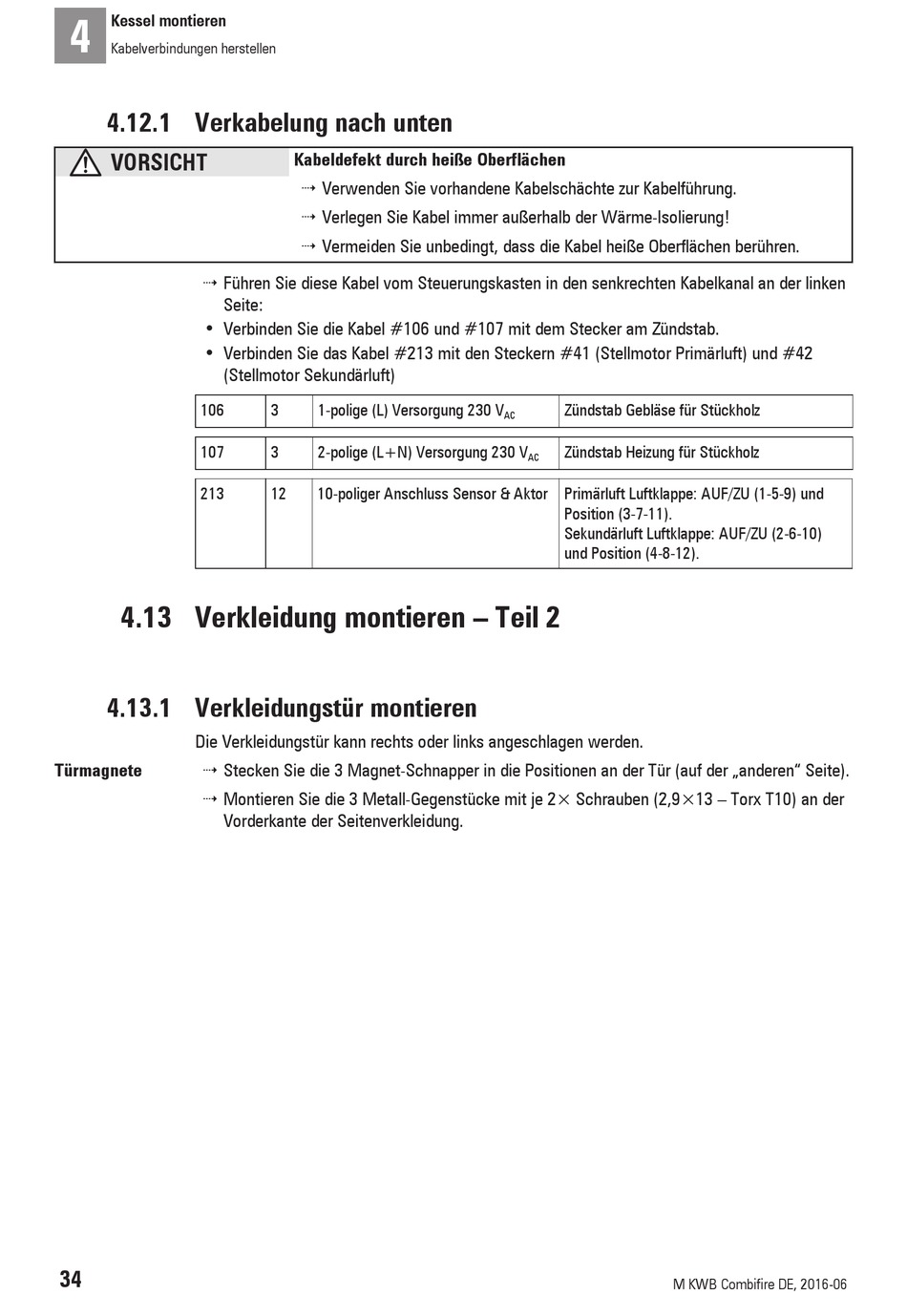

Kessel montieren
Kabelverbindungen herstellen
4.12.1
Verkabelung nach unten
VORSICHT
4 Führen Sie diese Kabel vom Steuerungskasten in den senkrechten Kabelkanal an der linken
Seite:
• Verbinden Sie die Kabel #106 und #107 mit dem Stecker am Zündstab.
• Verbinden Sie das Kabel #213 mit den Steckern #41 (Stellmotor Primärluft) und #42
(Stellmotor Sekundärluft)
106
107
213
4.13
Verkleidung montieren – Teil 2
4.13.1
Verkleidungstür montieren
Die Verkleidungstür kann rechts oder links angeschlagen werden.
Türmagnete
4 Stecken Sie die 3 Magnet-Schnapper in die Positionen an der Tür (auf der „anderen" Seite).
4 Montieren Sie die 3 Metall-Gegenstücke mit je 2× Schrauben (2,9×13 – Torx T10) an der
Vorderkante der Seitenverkleidung.
34
Kabeldefekt durch heiße Oberflächen
4 Verwenden Sie vorhandene Kabelschächte zur Kabelführung.
4 Verlegen Sie Kabel immer außerhalb der Wärme-Isolierung!
4 Vermeiden Sie unbedingt, dass die Kabel heiße Oberflächen berühren.
3
1-polige (L) Versorgung 230 V
3
2-polige (L+N) Versorgung 230 V
12
10-poliger Anschluss Sensor & Aktor Primärluft Luftklappe: AUF/ZU (1-5-9) und
Zündstab Gebläse für Stückholz
AC
Zündstab Heizung für Stückholz
AC
Position (3-7-11).
Sekundärluft Luftklappe: AUF/ZU (2-6-10)
und Position (4-8-12).
M KWB Combifire DE, 2016-06
