9 Störungsbehebung
!
#
90
9.8

Ein-/Ausbau der Durchflussmesssensoren W

Der aktive Teil des Durchflussmesssensors W kann ohne Prozessunterbruch ausge-
tauscht werden.
1. Sensorstecker (1) vom Sensorhals (2) losschrauben und herausziehen.
2. Sensorhals (2) von Sensorhalterung (5) losschrauben. Beachten Sie, dass bei die-
sem Vorgang mit einem gewissen Widerstand gerechnet werden muss.
Hinweis!
Bei diesen Demontage- und anschliessenden Montagearbeiten ist die Sensorhalterung
(5) mit einem Schraubenschlüssel (SW 36) zu fixieren! Die Sensorhalterung (5) und der
Sensorstutzen (6) sind aus Sicherheitsgründen durch ein Linksgewinde miteinander
verschraubt.
3. Sensorhals herausziehen.
4. Sensorelement (4) aus der Sensorhalterung (5) herausziehen und gegen ein Neues
austauschen.
5. Kontrollieren Sie, ob der O-Ring (3) intakt ist, gegebenenfalls gegen einen Neuen
austauschen.
6. Zusammenbau in umgekehrter Reihenfolge.
Warnung!
Unfallgefahr! Sensorhalterung (5) während des Betriebs nicht aus Sensorstutzen (6)
des Messrohrs Prosonic Flow C herausschrauben, da sonst die Gefahr von austreten-
dem Messstoff besteht!
1

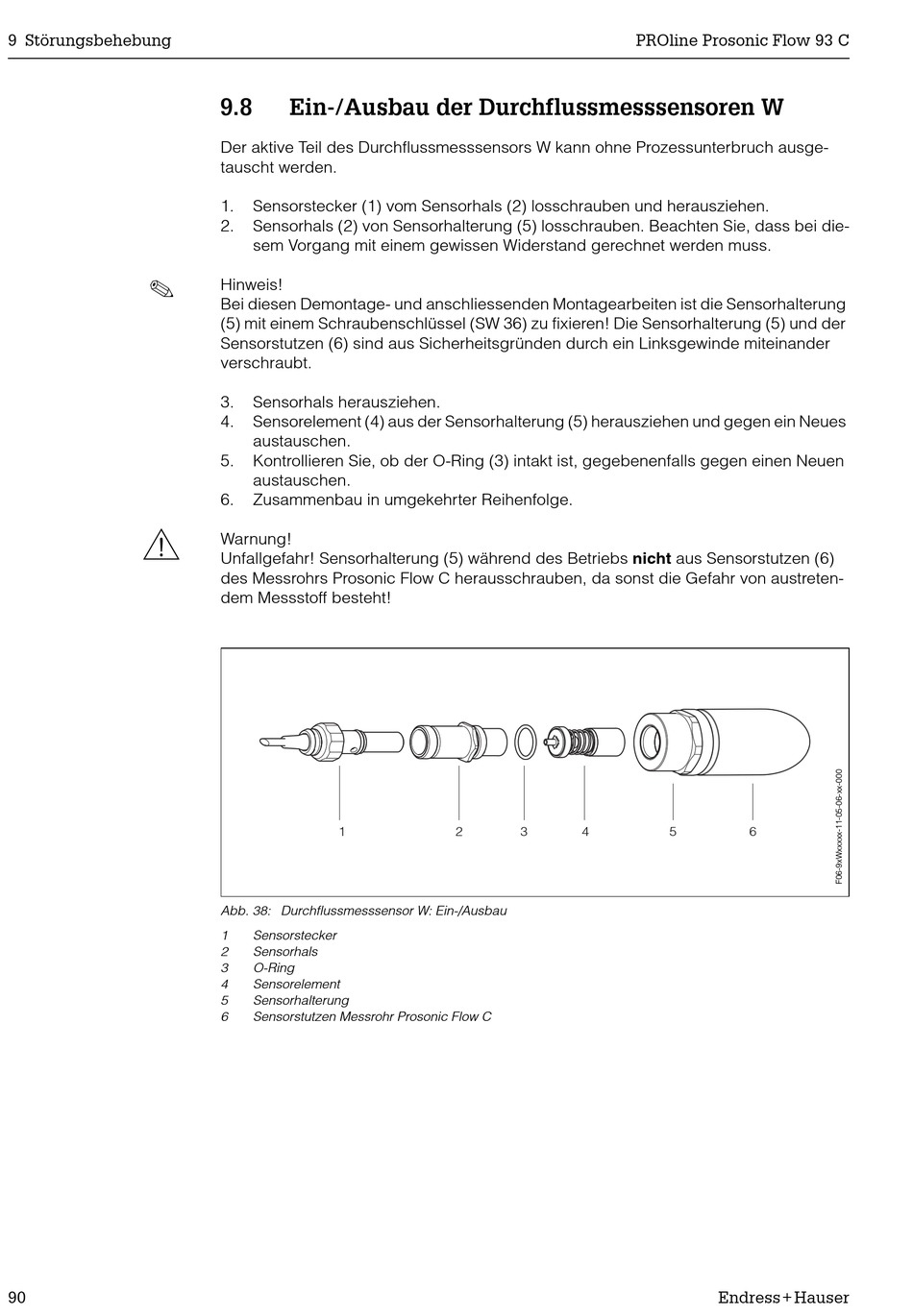

Abb. 38: Durchflussmesssensor W: Ein-/Ausbau
1 Sensorstecker
2 Sensorhals
3 O-Ring
4 Sensorelement
5 Sensorhalterung
6 Sensorstutzen Messrohr Prosonic Flow C
2 3 4
PROline Prosonic Flow 93 C
5 6
