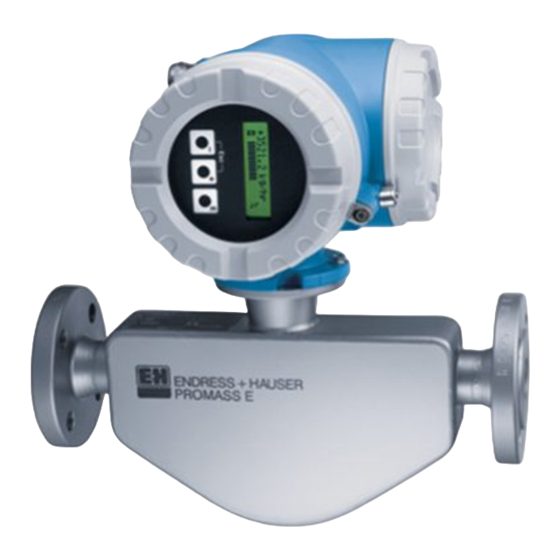

Seite 1 PROline promass 83 BA 059D/06/de/01.03 50098469 Coriolis-Massedurchfluss- gültig ab Software-Version: V 1.04.XX (Messverstärker) V 1.02.XX (Kommunikation) Messsystem Betriebsanleitung...
Seite 2 Über verschiedene Abfragen werden Sie gezielt zur Fehlerursache und den ent- sprechenden Behebungsmaßnahmen geführt. Rücksendung von Geräten Falls Sie ein Messgerät zur Reparatur oder Kalibrierung an Endress+Hauser zurücksenden, so ist dem Gerät immer ein vollständig ausgefülltes Formular “Erklärung zur Kontamination” beizulegen. Eine Kopiervorlage dieses Formula-...
Seite 3 PROline Promass 83 QUICK SETUP für die schnelle Inbetriebnahme QUICK SETUP für die schnelle Inbetriebnahme 1002 Setup Quick Setup ENDRESS+HAUSER Inbetriebnahme 2000 Sprache HOME-POSITION Einstellvorgaben ➀ Auswahl der Systemeinheit Temperatur Massefluss Volumenfluss Normvol.-fluss Dichte Beenden 0400 0402 0404 0420 0422...
Seite 4 QUICK SETUP für die schnelle Inbetriebnahme PROline Promass 83 Endress+Hauser...
Seite 5: Inhaltsverzeichnis
PROline Promass 83 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise Bedienung ........
Seite 6 Inhaltsverzeichnis PROline Promass 83 Technische Daten ....10.1 Technische Daten auf einen Blick ..101 10.1.1 Anwendungsbereiche ..101 10.1.2...
Seite 7: Sicherheitshinweise
Das Gerät darf nur durch Personal bedient werden, das vom Anlagenbetreiber auto- risiert und eingewiesen wurde. Die Anweisungen in dieser Betriebsanleitung sind unbedingt zu befolgen. x Bei speziellen Messstoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich, die Materialbeständigkeit messstoffberührender Teile abzuklären. Für die Auswahl messstoffberührender Materialien hinsichtlich ihrer Korrosionsbeständigkeit im Prozess ist der Anwender verantwortlich.
Seite 8: Rücksendung
Endress+Hauser zurücksenden, z.B. für eine Reparatur oder Kalibrierung: x Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular “Erklärung zur Kontamination” bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesand- tes Gerät zu transportieren, zu prüfen oder zu reparieren.
Seite 9: Identifizierung
PROline Promass 83 2 Identifizierung Identifizierung Gerätebezeichnung Das Durchfluss-Messsystem “Promass 83” besteht aus folgenden Teilen: x Messumformer Promass 83 x Messaufnehmer Promass F, Promass M, Promass E, Promass A, Promass H oder Promass I Bei der Kompaktausführung bilden Messumformer und Messaufnehmer eine mechani- sche Einheit, bei der Getrenntausführung werden diese räumlich getrennt voneinander...
Seite 10: Typenschild Messaufnehmer
Mess-, Steuer-, Regel- und Laborgeräte”, sowie die EMV-Anforderungen gemäß EN 61326/A1. Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzli- chen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Endress+Hauser...
Seite 11: Registrierte Warenzeichen
Registriertes Warenzeichen der Firma Ladish & Co., Inc., Kenosha, USA ® SWAGELOK Registriertes Warenzeichen der Firma Swagelok & Co., Solon, USA ® HART Registriertes Warenzeichen der HART Communication Foundation, Austin, USA S-DAT™, T-DAT™, F-Chip™, FieldTool™, FieldCheck™, Applicator™ Registrierte oder angemeldete Warenzeichen der Firma Endress+Hauser Flowtec AG, Reinach, CH Endress+Hauser...
Seite 12 2 Identifizierung PROline Promass 83 Endress+Hauser...
Seite 13: Montage
PROline Promass 83 3 Montage Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: x Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. x Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.
Seite 14: Lagerung
3 Montage PROline Promass 83 3.1.3 Lagerung Beachten Sie folgende Punkte: x Für Lagerung (und Transport) ist das Messgerät stoßsicher zu verpacken. Dafür bietet die Originalverpackung optimalen Schutz. x Die zulässige Lagerungstemperatur beträgt 40...+80 °C (vorzugsweise +20 °C). x Entfernen Sie die auf die Prozessanschlüsse montierten Schutzscheiben oder Schutz- kappen erst unmittelbar vor der Montage.
Seite 15 PROline Promass 83 3 Montage Der Installationsvorschlag in Abb. 5 ermöglicht dennoch den Einbau in eine offene Fall- leitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite, verhindern das Leerlaufen des Messaufnehmers während der Mes- sung.
Seite 16: Einbaulage
3 Montage PROline Promass 83 3.2.3 Einbaulage Einbaulage Promass A Vertikal: Empfohlene Einbaulage mit Strömungsrichtung nach oben. Bei stehendem Messstoff sinken mitgeführte Feststoffe nach unten und Gase steigen aus dem Messrohrbereich. Die Messrohre können zudem vollständig entleert und vor Ablagerungen geschützt werden.
Seite 17: Einbaulage Promass F, M, E, H, I
PROline Promass 83 3 Montage Einbaulage Promass F, M, E, H, I Vertikal: Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht 1). Bei stehendem Messstoff sinken mitgeführte Feststoffe nach unten und Gase steigen aus dem Mess- rohrbereich. Die Messrohre können zudem vollständig entleert und vor Ablagerungen geschützt werden.
Seite 18: Beheizung, Wärmeisolation
3 Montage PROline Promass 83 Messstofftemperatur Um sicherzustellen, dass die maximal zulässige Umgebungstemperatur für den Mess- umformer (–20...+60 °C, optional –40...+60 °C) eingehalten wird, empfehlen wir fol- gende Einbaulagen: Hohe Messstofftemperatur Vertikale Leitung: Einbau gemäß Abb. 7 / Ansicht 1 Horizontale Leitung: Einbau gemäß...
Seite 19: Einbau
PROline Promass 83 3 Montage Einbau 3.3.1 Messumformergehäuse drehen Aluminium-Feldgehäuse drehen Warnung! Bei Geräten mit der Zulassung EEx d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik anders als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifi- schen Dokumentation dargestellt.
Seite 20: Montage Wandaufbaugehäuse
3 Montage PROline Promass 83 3.3.2 Montage Wandaufbaugehäuse Das Wandaufbaugehäuse kann auf folgende Arten montiert werden: x Direkte Wandmontage x Schalttafeleinbau (mit separatem Montageset, Zubehör o Seite 79) x Rohrmontage (mit separatem Montageset, Zubehör o Seite 79) " Achtung! x Achten Sie beim Einbauort darauf, dass der zulässige Umgebungstemperaturbereich (–20...+60 °C) nicht überschritten wird.
Seite 21 PROline Promass 83 3 Montage Schalttafeleinbau Einbauöffnung in der Schalttafel vorbereiten (Abb. 12). Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben. Halterungen auf das Wandaufbaugehäuse schrauben. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse fest auf der Schalttafelwand sitzt. Gegenmuttern anziehen. Eine weitere Abstützung ist nicht notwendig.
Seite 22: Vor-Ort-Anzeige Drehen
3 Montage PROline Promass 83 3.3.3 Vor-Ort-Anzeige drehen Elektronikraumdeckel abschrauben. Seitliche Verriegelungstasten des Anzeigemoduls drücken und Modul aus der Elektronikraumabdeckplatte herausziehen. Anzeige in die gewünschte Lage drehen (max. 4 x 45° in jede Richtung) und wieder auf die Elektronikraumabdeckplatte einsetzen.
Seite 23: Verdrahtung
PROline Promass 83 4 Verdrahtung Verdrahtung Warnung! Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hin- weise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur Verfügung. Anschluss der Getrenntausführung 4.1.1...
Seite 24: Kabelspezifikationen
4 Verdrahtung PROline Promass 83 4.1.2 Kabelspezifikationen Bei der Getrenntausführung besitzt das Verbindungskabel zwischen Messumformer und Messaufnehmer folgende Spezifikationen: x 6 x 0,38 mm PVC-Kabel mit gemeinsamem Schirm und einzeln abgeschirmten Adern. x Leiterwiderstand: d 50 : /km x Kapazität Ader/Schirm: d 420 pF/m x Kabellänge: max.
Seite 25: Anschluss Der Messeinheit
PROline Promass 83 4 Verdrahtung Anschluss der Messeinheit 4.2.1 Anschluss Messumformer Warnung! x Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät nicht unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen. x Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfsenergie angelegt wird.
Seite 26 4 Verdrahtung PROline Promass 83 – 27 + 26 – 25 + 24 – 23 + 22 – 21 + 20 N (L-) L1 (L+) Abb. 17: Anschließen des Messumformers (Edelstahl-Feldgehäuse). Leitungsquerschnitt: max. 2,5 mm Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC Klemme Nr.
Seite 27: Anschlussklemmenbelegung
PROline Promass 83 4 Verdrahtung 4.2.2 Anschlussklemmenbelegung Klemmen-Nr. (Ein- / Ausgänge) Bestellvariante 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25(–) 26 (+) / 27 (–) Nicht umrüstbare Kommunikationsplatinen (feste Belegung) Stromausgang 83***-***********A Frequenzausgang HART...
Seite 28: Anschluss Hart
4 Verdrahtung PROline Promass 83 4.2.3 Anschluss HART Folgende Anschlussvarianten stehen dem Benutzer zur Verfügung: x Direkter Anschluss an den Messumformer über Anschlussklemmen 26 / 27 x Anschluss über den 4...20-mA-Stromkreis Hinweis! x Der Messkreis muss eine Bürde von mindestens 250 : aufweisen.
Seite 29: Schutzart
PROline Promass 83 4 Verdrahtung Schutzart Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67. Um nach erfolgter Mon- tage im Feld oder nach einem Servicefall die Schutzart IP 67 zu gewährleisten, müssen folgende Punkte zwingend beachtet werden: x Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden.
Seite 30: Anschlusskontrolle
4 Verdrahtung PROline Promass 83 Anschlusskontrolle Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem 85...260 V AC (45...65 Hz) Typenschild überein?
Seite 31: 5 Bedienung
PROline Promass 83 5 Bedienung Bedienung Anzeige- und Bedienelemente Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr Gerät über das “Quick Setup” bzw. die Funktionsmatrix konfigurieren. Das Anzeigefeld besteht aus vier Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchflussrichtung, Teilfüllung Rohr, Bargraph, usw.) angezeigt werden.
Seite 32: Anzeigedarstellung (Betriebsmodus)
5 Bedienung PROline Promass 83 Anzeigedarstellung (Betriebsmodus) Das Anzeigefeld besteht aus insgesamt drei Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen Bedürfnissen anzupassen ( o siehe Handbuch “Beschreibung Gerätefunktionen”).
Seite 33: Anzeigesymbole
PROline Promass 83 5 Bedienung Anzeigesymbole Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen. Anzeigesymbol Bedeutung Systemfehler Prozessfehler Störmeldung (mit Auswirkung auf Ausgänge) Hinweismeldung (ohne Auswirkung auf Ausgänge) I 1...n...
Seite 34 5 Bedienung PROline Promass 83 Abfüllprozesse über die Vor-Ort-Anzeige steuern Abfüllprozesse können bei Messgeräten mit entsprechender Software direkt über die Vor-Ort-Anzeige durchgeführt werden. Damit ist Promass 83 vollumfänglich als “Batch- controller” im Feld einsetzbar. Vorgehensweise: Konfigurieren Sie über das Quick Setup-Menü “Abfüllen”, oder über die Funktions- matrix, alle benötigten Abfüllfunktionen sowie die Belegung der untersten Anzeige-...
Seite 35: Kurzanleitung Zur Funktionsmatrix
PROline Promass 83 5 Bedienung Kurzanleitung zur Funktionsmatrix Hinweis! x Beachten Sie unbedingt die allgemeinen Hinweise auf Seite 36. x Funktionsbeschreibungen o Handbuch “Beschreibung Gerätefunktionen” HOME-Position o F o Einstieg in die Funktionsmatrix Block auswählen (z.B. AUSGÄNGE) Gruppe auswählen (z.B. STROMAUSGANG 1) Funktionsgruppe auswählen (z.B.
Seite 36 Funktionen der gesamten Messeinrichtung und vor allem auch die Messgenauigkeit! Solche Parameter dürfen im Normalfall nicht verändert werden und sind deshalb durch einen speziellen, nur der E+H-Serviceorganisation bekannten Service-Code geschützt. Setzen Sie sich bei Fragen bitte zuerst mit Endress+Hauser in Verbindung. Endress+Hauser...
Seite 37: Fehlermeldungen
PROline Promass 83 5 Bedienung Programmiermodus sperren Nach einem Rücksprung in die HOME-Position wird die Programmierung nach 60 Sekunden wieder gesperrt, falls Sie die Bedientasten nicht mehr betätigen. Die Programmierung kann auch gesperrt werden, indem Sie in der Funktion “CODE- EINGABE”...
Seite 38: Kommunikation (Hart)
5 Bedienung PROline Promass 83 Hinweis! x Fehlerzustände können über die Relaisausgänge ausgegeben werden. x Wenn eine Fehlermeldung ansteht, kann ein oberer oder unterer Ausfallsignalpegel gemäß NAMUR NE 43 über den Stromausgang ausgegeben werden. Bestätigen von Fehlermeldungen Aus Gründen der Anlage- und Prozesssicherheit kann das Messgerät so konfiguriert werden, dass angezeigte Störmeldungen ($) nicht nur behoben, sondern vor Ort durch...
Seite 39: Bedienmöglichkeiten
PROline Promass 83 5 Bedienung 5.4.1 Bedienmöglichkeiten Für die vollumfängliche Bedienung des Messgerätes, inkl. gerätespezifischer Komman- dos, stehen dem Anwender Gerätebeschreibungsdateien (DD = Device Descriptions) für folgende Bedienhilfen und Bedienprogramme zur Verfügung: HART Communicator DXR 275 Das Anwählen der Gerätefunktionen erfolgt beim “HART-Communicator” über verschie- dene Menüebenen sowie mit Hilfe einer speziellen HART-Funktionsmatrix.
Seite 40: Gerätevariablen Und Prozessgrößen
5 Bedienung PROline Promass 83 5.4.2 Gerätevariablen und Prozessgrößen Gerätevariablen: Folgende Gerätevariablen sind über das HART-Protokoll verfügbar: Kennung (dezimal) Gerätevariable OFF (nicht belegt) Massefluss Volumenfluss Normvolumenfluss Dichte Normdichte Temperatur Summenzähler 1 Summenzähler 2 Summenzähler 3 Prozessgrößen: Die Prozessgrößen sind werkseitig folgenden Gerätevariablen zugeordnet: x Primäre Prozessgröße (PV) o Massefluss...
Seite 41: Hart-Kommandos
PROline Promass 83 5 Bedienung 5.4.3 Universelle / Allgemeine HART-Kommandos Die folgende Tabelle enthält alle von Promass 83 unterstützten universellen und allgemeinen Kommandos. Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Universelle Kommandos (“Universal Commands”) Eindeutige Geräteidentifizie-...
Seite 42 5 Bedienung PROline Promass 83 Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Primäre Prozessgröße als keine Als Antwort folgen 24 Byte: Strom in mA und vier (über – Byte 0-3: Strom der primären Prozessgröße...
Seite 43 PROline Promass 83 5 Bedienung Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Messtellenbezeichnug keine – Byte 0-5: Messstellenbezeichnung (TAG) (TAG), Beschreibung (TAG- – Byte 6-17: Beschreibung (TAG-Description) Description) und Datum – Byte 18-20: Datum...
Seite 44 5 Bedienung PROline Promass 83 Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Messstellenbezeichnung Unter diesem Parameter kann eine 8-stellige Zeigt die aktuellen Informationen im Gerät an: (TAG), Beschreibung (TAG- Messstellenbezeichnung (TAG), eine 16-stellige...
Seite 45 PROline Promass 83 5 Bedienung Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Einheit der primären Prozess- Festlegen der Einheit der primären Prozess- Als Antwort wird der aktuelle Einheitencode der größe schreiben größe. Nur zur Prozessgröße passende Einhei- primären Prozessgröße angezeigt:...
Seite 46 5 Bedienung PROline Promass 83 Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Zuordnungen der Gerätevari- Festlegung der Gerätevariablen zu den vier Als Antwort wird die aktuelle Variablenbelegung ablen zu den vier Prozess- Prozessgrößen: der Prozessgrößen angezeigt:...
Seite 47: Gerätestatus / Fehlermeldungen
PROline Promass 83 5 Bedienung 5.4.4 Gerätestatus / Fehlermeldungen Über Kommando “48” kann der erweiterte Gerätestatus, in diesem Falle aktuelle Feh- lermeldungen, ausgelesen werden. Das Kommando liefert Informationen, die bitweise codiert sind (siehe nachfolgende Tabelle). Hinweis! Ausführliche Erläuterungen der Gerätestatus- bzw. Fehlermeldungen und deren Behebung finden Sie auf Seite 82 ff.!
Seite 48 5 Bedienung PROline Promass 83 Byte Fehler-Nr. Kurzbeschreibung des Fehlers ( Seite 82 ff. ) nicht belegt – nicht belegt – nicht belegt – nicht belegt – Kein Datenempfang zwischen Messverstärker und I/O-Platine nicht belegt – nicht belegt – nicht belegt –...
Seite 49 PROline Promass 83 5 Bedienung Byte Fehler-Nr. Kurzbeschreibung des Fehlers ( Seite 82 ff. ) Schwingfrequenz Messrohre außerhalb Toleranzbereich Temperatursensor (Messrohr) wahrscheinlich defekt Temperatursensor (Trägerrohr) wahrscheinlich defekt Messrohrerregerspulen wahrscheinlich defekt Fehler im Messverstärker nicht belegt – nicht belegt – nicht belegt –...
Seite 50 5 Bedienung PROline Promass 83 Byte Fehler-Nr. Kurzbeschreibung des Fehlers ( Seite 82 ff. ) nicht belegt – nicht belegt – Abfüllvorgang läuft (Ventile geöffnet) Abfüllvorgang wurde angehalten (Ventile geschlossen) nicht belegt – Messstoffeigenschaften erlauben keinen normalen Messbetrieb Extreme Prozessbedingungen.
Seite 51 PROline Promass 83 5 Bedienung Byte Fehler-Nr. Kurzbeschreibung des Fehlers ( Seite 82 ff. ) Simulation Relaisausgang aktiv Simulation Relaisausgang aktiv Simulation Relaisausgang aktiv nicht belegt – nicht belegt – nicht belegt – nicht belegt – Simulation Statuseingang aktiv Simulation des Fehlerverlaltens (Ausgänge) aktiv...
Seite 52: Hart-Schreibschutz Ein-/Ausschalten
5 Bedienung PROline Promass 83 5.4.5 HART-Schreibschutz ein-/ausschalten Der HART-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder aus- geschaltet werden. Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Ver- gewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektroni- kraumabdeckung entfernen.
Seite 53: Inbetriebnahme
PROline Promass 83 6 Inbetriebnahme Inbetriebnahme Installationskontrolle Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: x Checkliste “Einbaukontrolle” o Seite 22 x Checkliste “Anschlusskontrolle” o Seite 30 Inbetriebnahme 6.2.1 Einschalten des Messgerätes Falls Sie die Installationskontrollen durchgeführt haben, schalten Sie nun die Versor- gungsspannung ein.
Seite 54: Quick Setup "Inbetriebnahme
6 Inbetriebnahme PROline Promass 83 6.2.2 Quick Setup “Inbetriebnahme” Mit Hilfe des Quick Setups werden Sie systematisch durch alle wichtigen Geräte- funktionen geführt, die für den standardmäßigen Messbetrieb einzustellen und zu konfigurieren sind. 1002 Setup Quick Setup ENDRESS+HAUSER Inbetriebnahme 2000...
Seite 55: Quick Setup "Pulsierender Durchfluss
PROline Promass 83 6 Inbetriebnahme 6.2.3 Quick Setup “Pulsierender Durchfluss” Beim Einsatz von Pumpentypen die bauartbedingt pulsierend fördern, wie Kolben-, Schlauch-, Exzenterpumpen, usw., entsteht ein zeitlich stark schwankender Durchfluss (Abb. 29). Auch können bei diesen Pumpentypen negative Durchflüsse aufgrund des Schließvolumens oder Undichtigkeiten von Ventilen auftreten.
Seite 56 6 Inbetriebnahme PROline Promass 83 Durchführen des Quick Setups “Pulsierender Durchfluss” Mit Hilfe dieses Quick Setups wird der Anwender systematisch durch alle Gerätefunkti- onen geführt, die für den Messbetrieb bei pulsierendem Durchfluss angepasst und kon- figuriert werden müssen. Bereits konfigurierte Werte, wie Messbereich, Strombereich oder Endwert, werden dadurch nicht verändert!
Seite 57 PROline Promass 83 6 Inbetriebnahme Quick Setup “Pulsierender Durchfluss” HOME-Position MESSGRÖSSE (A) MESSGRÖSSE QUICK SETUP (B) o N o QUICK SETUP QS-PULS. DURCHFL. (1003) Auswahl mit O S Funktion Nr. Funktionsname 1003 QS-PULS. DURCHFL. Nach Bestätigen mit F werden durch das Quick Setup-Menü...
Seite 58: Quick Setup "Abfüllen" (Batching)
6 Inbetriebnahme PROline Promass 83 6.2.4 Quick Setup “Abfüllen” (Batching) Mit Hilfe dieses Quick Setups wird der Anwender systematisch durch alle Gerätefunk- tionen geführt, die für den Abfüllbetrieb anzupassen und zu konfigurieren sind. Mit die- sen Grundeinstellungen sind einfache (einstufige) Abfüllprozesse möglich.
Seite 59 PROline Promass 83 6 Inbetriebnahme ENDRESS+HAUSER Quick Setup HOME-POSITION Setup 1005 Abfüllen Einschaltpunkt 6402 Schleichmenge Durchfluss- 6603 dämpfung Druckstoss- 6404 unterdrückung 7200 Füllauswahl 7201 Füllname 7203 Füllmenge Fixe 7204 Korrekturmenge Zuordnung 4700 Relaisausgang 4780 Klemmen-Nr. Überwachung der NEIN Dosierung? Maximale 7240 Füllzeit...
Seite 60 6 Inbetriebnahme PROline Promass 83 Quick Setup “Abfüllen” (Batching) HOME-Position MESSGRÖSSE (A) MESSGRÖSSE QUICK SETUP (B) o N o QUICK SETUP QUICK SETUP ABFÜLLEN (1005) Auszuwählende Einstellung ( O S ) Funktions-Nr. Funktionsname (Zur nächsten Funktion mit F ) 1005 QUICK SETUP ABFÜLLEN...
Seite 61 PROline Promass 83 6 Inbetriebnahme Nennweite Schleichmenge / Werkeinstellungen (v ~ 0,04 m/s) [mm] SI-Einheiten [kg/h] US-Einheiten [lb/min] 0,08 0,003 0,40 0,015 1,80 0,066 8,00 0,300 26,00 1,000 15 FB 72,00 2,600 72,00 2,600 25 FB 180,00 6,600 180,00 6,600...
Seite 62: Quick Setup "Gasmessung
6 Inbetriebnahme PROline Promass 83 6.2.5 Quick Setup “Gasmessung” Promass 83 ist nicht nur für die Messung von Flüssigkeiten geeignet. Die vom Coriolis- prinzip abgeleitete direkte Massemessung ist auch für die Erfassung von Gasen mög- lich. Hinweis! x Vor der Durchführung des Quick Setup “Gasmessung” ist das Quick Setup “Inbetrieb- nahme”...
Seite 63 PROline Promass 83 6 Inbetriebnahme Quick Setup “Gasmessung” HOME-Position MESSGRÖSSE (A) MESSGRÖSSE QUICK SETUP (B) o N o QUICK SETUP QS-GASMESSUNG (1004) Auszuwählende Einstellung ( O S ) Funktion Nr. Funktionsname (Zur nächsten Funktion mit F ) 1004 QS-GASMESSUNG Nach Bestätigen mit werden durch das Quick Setup-Menü...
Seite 64: Nullpunktabgleich
6 Inbetriebnahme PROline Promass 83 6.2.6 Nullpunktabgleich Alle Promass-Messgeräte werden nach dem neusten Stand der Technik kalibriert. Der dabei ermittelte Nullpunkt ist auf dem Typenschild aufgedruckt. Die Kalibrierung erfolgt unter Referenzbedingungen (s. Seite 105). Ein Nullpunktabgleich ist deshalb bei Pro- mass grundsätzlich nicht erforderlich!
Seite 65: Dichteabgleich
PROline Promass 83 6 Inbetriebnahme Durchführung des Nullpunktabgleichs Lassen Sie die Anlage so lange laufen, bis normale Betriebsbedingungen herrschen. Stoppen Sie den Durchfluss (v = 0 m/s). Kontrollieren Sie die Absperrventile auf Leckagen. Kontrollieren Sie den erforderlichen Betriebsdruck. Wählen Sie nun mit Hilfe der Vor-Ort-Anzeige die Funktion “NULLPUNKT- ABGLEICH”...
Seite 66 6 Inbetriebnahme PROline Promass 83 Durchführen des 1- oder 2-Punkt-Dichteabgleichs " Achtung! x Ein Dichteabgleich vor Ort setzt grundsätzlich voraus, dass der Anwender seine Messstoffdichte genau kennt, beispielsweise durch exakte Laboruntersuchungen. x Der hier vorgegebene Soll-Dichtewert darf vom aktuell gemessenen Messstoffdichte- wert um max.
Seite 67 PROline Promass 83 6 Inbetriebnahme Wählen Sie mit OS die Einstellung DICHTEABGLEICH 6487 DICHTEABGLEICH aus und und drücken Sie F . Promass vergleicht jetzt die Soll- und Ist-Dichtewerte und berechnet daraus die neuen Dichtekoeffizienten. 6488 ORIGINAL Falls der Dichteabgleich nicht wunschgemäß verläuft, WIEDERHERSTELLEN können Sie mit der Funktion ORIGINAL WIEDERHER-...
Seite 68: Konzentrationsmessung
6 Inbetriebnahme PROline Promass 83 6.2.8 Konzentrationsmessung Promass 83 erfasst gleichzeitig 3 primäre Messgrößen: x Massedurchfluss x Messstoffdichte x Messstofftemperatur Diese Messgrößen ermöglichen standardmäßig die Berechnung weiterer Prozessgrö- ßen wie z.B. Volumenfluss, Normdichte (Dichte bei Normtemperatur) und Normvolu- menfluss. Das optionale Softwarepaket “Konzentrationsmessung” (F-Chip, Zubehör o Seite 79) bietet eine Vielzahl zusätzlicher Dichtefunktionen.
Seite 69 PROline Promass 83 6 Inbetriebnahme ENDRESS+HAUSER HOME POSITION Spezial- Dichte- funktion funktionen Einstellungen 7000 Dichtefunktion Auswahl ° API %-MASSE ° BAUME °BRIX FLEXIBLE %-VOLUMEN ° PLATO ° BALLING 7001 7007 7007 siehe separate Referenzdichte Ausdehnungs- Ausdehnungs- Beschreibung Trägermessstoff koeffizient linear...
Seite 70 6 Inbetriebnahme PROline Promass 83 Brixgrade (Dichte wässriger Saccharose-Lösungen in kg/m °Brix 10°C 20°C 30°C 40°C 50°C 60°C 70°C 80°C 1180,22 1176,51 1172,25 1167,52 1162,33 1156,71 1150,68 1144,27 1206,58 1202,61 1198,15 1193,25 1187,94 1182,23 1176,14 1169,70 1233,87 1229,64 1224,98 1219,93...
Seite 71 PROline Promass 83 6 Inbetriebnahme Beispiel: Die nachfolgende Konzentrationstabelle dient nur als Beispiel. Temperatur 10°C 15°C 20°C 25°C 30°C Dichte 825 kg/m³ 93,6% 92,5% 91,2% 90,0% 88,7% 840 kg/m³ 89,3% 88,0% 86,6% 85,2% 83,8% 855 kg/m³ 84,4% 83,0% 81,5% 80,0% 78,5% 870 kg/m³...
Seite 72 6 Inbetriebnahme PROline Promass 83 Berechnungsart “% MASSE 2D” oder “% VOLUMEN 2D” Für diese Berechnungsart muss der Zusammenhang zwischen den zwei Größen Konzentration und Normdichte bekannt sein (2-dimensional), z.B. in Form einer Tabelle. Damit kann die Konzentration aus den gemessenen Dichte- und Temperaturwerten mit folgender Formel berechnet werden (die Koeffizienten AO, A1, usw.
Seite 73: Erweiterte Diagnosefunktionen
PROline Promass 83 6 Inbetriebnahme 6.2.9 Erweiterte Diagnosefunktionen Mit Hilfe des optionalen Softwarepakets “Erweiterte Diagnose” (F-Chip, Zubehör o Seite 79) können frühzeitig Veränderungen am Messsystem, z.B. durch Belagsbildung oder durch Korrosion und Abrasion von Messrohren, erkannt werden. Solche Einflüsse vermindern im Normalfall die Messgenauigkeit oder führen in extremen Fällen zu Systemfehlern.
Seite 74: Warnmeldungen Auslösen
6 Inbetriebnahme PROline Promass 83 Warnmeldungen auslösen Allen für die Diagnose relevanten Prozess-/Geräteparametern kann bei Bedarf ein Grenzwert zugeordnet werden, bei dessen Überschreitung eine Warnmeldung ausge- löst wird o Funktion “WARNMODUS (7403)”. Der Grenzwert wird als absolute (+/–) oder relative Abweichung gegenüber dem Referenzwert ins Messsystem eingegebenen o Funktion “WARNPEGEL (74..)”.
Seite 75: Stromausgang: Aktiv/Passiv
PROline Promass 83 6 Inbetriebnahme 6.2.10 Stromausgang: aktiv/passiv Die Konfiguration der Stromausgänge als “aktiv” oder “passiv” erfolgt über verschie- dene Steckbrücken auf der I/O-Platine bzw. auf dem Strom-Submodul. Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronik- raumabdeckung entfernen.
Seite 76: Relaiskontakte: Öffner/Schließer
6 Inbetriebnahme PROline Promass 83 6.2.11 Relaiskontakte: Öffner/Schließer Über zwei Steckbrücken auf dem Relais-Submodul kann der Relaiskontakt wahlweise als Öffner oder Schließer konfiguriert werden. In der Funktion “ISTZUSTAND RELAIS- AUSGANG” (Nr. 4740) ist diese Konfiguration jederzeit abrufbar. Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Seite 77: Spül- Und Drucküberwachungsanschlüsse
PROline Promass 83 6 Inbetriebnahme Spül- und Drucküberwachungsanschlüsse Das Gehäuse des Messaufnehmers dient dem Schutz der innenliegenden Elektronik und Mechanik und ist mit trockenem Stickstoff gefüllt. Darüber hinaus erfüllt es bis zu einem spezifizierten Messdruck eine zusätzliche Schutzbehälterfunktion. Warnung! Bei Prozessdrücken oberhalb des spezifizierten Schutzbehälterdrucks erfüllt das Gehäuse keine zusätzliche Schutzfunktion.
Seite 78: Wartung
7 Wartung PROline Promass 83 Wartung Für das Durchfluss-Messsystem Promass 83 sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. Außenreinigung Bei der Außenreinigung von Messgeräten ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. Reinigung mit Molchen (Promass H, I) Bei der Reinigung mit Molchen sind unbedingt die Innendurchmesser von Messrohr und Prozessanschluss zu beachten (s.
Seite 79: Zubehör
PROline Promass 83 8 Zubehör Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode erhalten Sie von Ihrer E+H-Serviceorganisation. Zubehör(teil) Beschreibung Bestell-Code Messumformer Messumformer für den Austausch oder für die...
Seite 80 8 Zubehör PROline Promass 83 Zubehör(teil) Beschreibung Bestell-Code Applicator Software für die Auswahl und Auslegung von DKA80 Durchfluss-Messgeräten. Applicator ist sowohl über Internet verfügbar als auch auf CD-ROM für die lokale PC- Installation. Weitere Informationen erhalten Sie von Ihrer zuständigen E+H-Vertretung.
Seite 81: Störungsbehebung
PROline Promass 83 9 Störungsbehebung Störungsbehebung Fehlersuchanleitung Beginnen Sie die Fehlersuche in jedem Fall mit den nachfolgenden Checklisten, falls nach der Inbetriebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entspre- chenden Behebungsmaßnahmen geführt.
Seite 82: Systemfehlermeldungen
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt werden kann. Beachten Sie unbedingt die auf Seite 8 aufgeführten Maßnah- men, bevor Sie das Messgerät an Endress+Hauser zurücksenden. Legen Sie dem Messgerät in jedem Fall ein vollständig ausgefülltes Formular “Erklärung zur Kontamination”...
Seite 83 PROline Promass 83 9 Störungsbehebung Fehlermeldung / -Nr. Ursache Behebung / Ersatzteil SENSOR SW-DAT DAT Messaufnehmer: 1. Überprüfen Sie, ob der # 032 Fehler beim Zugriff auf die im S-DAT korrekt auf die Messver- S-DAT gespeicherten Abgleich- stärkerplatine gesteckt ist werte.
Seite 84 9 Störungsbehebung PROline Promass 83 Fehlermeldung / -Nr. Ursache Behebung / Ersatzteil V / K KOMPATIB. I/O-Platine und Messverstärker- Bauteil mit niedriger Software- # 121 paltine sind aufgrund unter- Version austauschen. schiedlicher Software-Versionen Ersatzteile Seite 94 nur beschränkt miteinander kom- patibel (ev.
Seite 85 PROline Promass 83 9 Störungsbehebung Fehlermeldung / -Nr. Ursache Behebung / Ersatzteil STROMBEREICH n Stromausgang: 1. Eingegebene Anfangs- bzw. # 351…354 Der aktuelle Durchfluss liegt Endwerte ändern außerhalb des eingestellten 2. Durchfluss erhöhen oder Bereichs. verringern FREQ. BEREICH n Frequenzausgang: 1.
Seite 86 9 Störungsbehebung PROline Promass 83 Fehlermeldung / -Nr. Ursache Behebung / Ersatzteil TRÄGERR. TEMP. Der am Trägerrohr angebrachte Überprüfen Sie folgende elektri- # 383 / 384 Temperatursensor ist wahr- sche Verbindungen, bevor Sie Ihre scheinlich defekt. zuständige E+H-Serviceorganisa- tion kontaktieren: –...
Seite 87 PROline Promass 83 9 Störungsbehebung Fehlermeldung / -Nr. Ursache Behebung / Ersatzteil STÖRPEGEL LIM. Übersteuerung des internen Prozessbedingungen verbessern, # 588 Analog-Digital-Wandlers. z.B. durch Reduzieren der Fließ- geschwindigkeit. Ursachen: – Kavitation – extreme Druckstöße – hohe Fließgeschwindigkeit bei Gasen Eine Fortsetzung des Messbe- triebs ist nicht mehr möglich!
Seite 88 9 Störungsbehebung PROline Promass 83 Fehlermeldung / -Nr. Ursache Behebung / Ersatzteil R. DÄMPF. ABW. GR Erweiterte Diagnose: – # 804 Die Rohrdämpfung liegt außer- halb des in den Diagnosefunktio- nen festgelegten Bereiches. E. D. SEN. ABW. GR Erweiterte Diagnose: –...
Seite 89: Prozessfehlermeldungen
PROline Promass 83 9 Störungsbehebung Prozessfehlermeldungen Prozessfehler können entweder als Stör- oder Hinweismeldung definiert und damit unterschiedlich gewichtet werden. Diese Festlegung erfolgt über die Funktionsmatrix ( o Handbuch “Beschreibung Gerätefunktionen”). Hinweis! x Die nachfolgend aufgeführten Fehlertypen entsprechen den Werkeinstellungen. x Beachten Sie auch die Ausführungen auf Seite 37 ff. und 92.
Seite 90 9 Störungsbehebung PROline Promass 83 Fehlermeldung / -Nr. Ursache Behebung ERR. STROM. LIM Der maximale Stromwert für die Insbesondere bei ausgasenden # 701 Messrohrerregerspule ist erreicht, Messstoffen und/oder erhöhten da sich gewisse Messstoffeigen- Gasanteilen empfehlen wir fol- schaften, z.B. Gas- oder Feststoff- gende Maßnahmen zur Erhöhung...
Seite 91: Prozessfehler Ohne Meldung
Rücksendung von Geräten an E+H Beachten Sie unbedingt die auf Seite 8 aufgeführten Maßnahmen, bevor Sie ein Messgerät zur Reparatur oder Kalibrierung an Endress+Hauser zurücksenden. Legen Sie dem Durchfluss-Messgerät in jedem Fall das vollständig aus- gefüllte Formular “Erklärung zur Kontamination” bei. Eine Kopiervorlage dieses Formulares befindet sich am Schluss der Betriebsanleitung.
Seite 92: Verhalten Der Ausgänge Bei Störung
9 Störungsbehebung PROline Promass 83 Verhalten der Ausgänge bei Störung Hinweis! Das Fehlerverhalten von Summenzähler, Strom-, Impuls- und Frequenzausgang kann über verschiedene Funktionen der Funktionsmatrix eingestellt werden. Ausführliche Angaben dazu können Sie dem Handbuch “Beschreibung Gerätefunktionen” entneh- men. Messwertunterdrückung und Störungsverhalten: Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Fre-...
Seite 93 PROline Promass 83 9 Störungsbehebung Störungsverhalten von Ausgängen und Summenzähler Prozess-/Systemfehler anliegend Messwertunterdrückung aktiviert Frequenz- RUHEPEGEL Ausgangssignal entspricht ausgang Signalausgabe 0 Hz “Nulldurchfluss” STÖRPEGEL Ausgabe der in der Funktion WERT STÖR- PEGEL vorgegebenen Frequenz. LETZTER WERT Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
Seite 94: Ersatzteile
9 Störungsbehebung PROline Promass 83 Ersatzteile In Kap. 9.1 finden Sie eine ausführliche Fehlersuchanleitung. Darüber hinaus unter- stützt Sie das Messgerät durch eine permanente Selbstdiagnose und durch die Anzeige aufgetretener Fehler. Es ist möglich, dass die Fehlerbehebung den Austausch defekter Geräteteile durch geprüfte Ersatzteile erfordert.
Seite 95: Ein-/Ausbau Von Elektronikplatinen
– Stecker des Erregerstromkabels (5.2) von der Platine abziehen. – Dünnen Stift in die dafür vorgesehenen Öffnung (3) stecken und Platine aus der Halterung ziehen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. " Achtung! Verwenden Sie nur Originalteile von Endress+Hauser. Endress+Hauser...
Seite 96: Steckbare Submodule (Statuseingang, Strom-, Frequenz- Und Relaisausgang)
9 Störungsbehebung PROline Promass 83 T / O T / O T / O Abb. 38: Feldgehäuse: Ein- und Ausbau von Elektronikplatinen Vor-Ort-Anzeige Verriegelungstaste Flachbandkabel (Anzeigemodul) Schrauben Elektronikraumabdeckung Hilfsöffnung für den Ein-/Ausbau von Platinen Netzteilplatine Messverstärkerplatine Signalkabel (Sensor) Erregerstromkabel (Sensor)
Seite 97 Steckplatz “INPUT / OUTPUT 2” = Anschlussklemmen 24 / 25 Steckplatz “INPUT / OUTPUT 3” = Anschlussklemmen 22 / 23 Steckplatz “INPUT / OUTPUT 4” = Anschlussklemmen 20 / 21 Der Zusammenbau erfolgt in umgekehrter Reihenfolge. " Achtung! Verwenden Sie nur Originalteile von Endress+Hauser. Endress+Hauser...
Seite 98 9 Störungsbehebung PROline Promass 83 T / O T / O T / O Abb. 39: Wandaufbaugehäuse: Ein- und Ausbau von Elektronikplatinen Gehäusedeckel Elektronikmodul Flachbandkabel (Anzeigemodul) Schrauben Elektronikraumabdeckung Hilfsöffnung für den Ein-/Ausbau von Platinen Netzteilplatine Messverstärkerplatine Signalkabel (Sensor) Erregerstromkabel (Sensor)
Seite 99: Austausch Der Gerätesicherung
– Hilfsenergie 85...260 V AC o 0,8 A träge / 250 V; 5,2 x 20 mm – Ex-Geräte o siehe entsprechende Ex-Dokumentation Der Einbau erfolgt in umgekehrter Reihenfolge. " Achtung! Verwenden Sie nur Originalteile von Endress+Hauser. Abb. 40: Austausch der Gerätsicherung auf der Netzteilplatine Schutzkappe Gerätesicherung Endress+Hauser...
Seite 100: Software-Historie
9 Störungsbehebung PROline Promass 83 Software-Historie Software-Version / Änderungen der Software Dokumentation Datum Änderungen / Ergänzungen Messverstärker V 1.00.XX / 11.2000 Original-Software Bedienbar über: – FieldTool – HART-Communicator DXR 275 (ab OS 4.6) mit Rev. 1, DD 1. V 1.01.00 / 03.2001 Software-Anpassungen V 1.01.01 / 05.2001...
Seite 101: Technische Daten
PROline Promass 83 10 Technische Daten Technische Daten 10.1 Technische Daten auf einen Blick 10.1.1 Anwendungsbereiche Die Messeinrichtung dient der Masse- und Volumendurchflussmessung von Flüssig- keiten und Gasen in geschlossenen Rohrleitungen. Gemessen werden können Mess- stoffe mit unterschiedlichsten Eigenschaften, z.B.: x Schokolade, Kondensmilch, Flüssigzucker...
Seite 102 10 Technische Daten PROline Promass 83 Messbereiche für Flüssigkeiten (Promass A): Bereich für Endwerte (Flüssigkeiten) · · min F max F 0...20 kg/h 0...100 kg/h 0...450 kg/h Messbereiche für Flüssigkeiten (Promass H, I): Bereich für Endwerte (Flüssigkeiten) · · min F max F 0...2000 kg/h...
Seite 103: Ausgangskenngrößen
PROline Promass 83 10 Technische Daten 10.1.4 Ausgangskenngrößen Ausgangssignal Stromausgang: aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05...100 s), Endwert einstellbar, Temperaturkoeffizient: typ. 0,005% v.M./°C, Auflösung: 0,5 P A x aktiv: 0/4...20 mA, R < 700 : (bei HART: R t 250 : ) x passiv: 4...20 mA, max.
Seite 104: Hilfsenergie
10 Technische Daten PROline Promass 83 10.1.5 Hilfsenergie Elektrische Anschlüsse s. Seite 23 ff. Versorgungsspannung 85...260 V AC, 45...65 Hz 20...55 V AC, 45...65 Hz 16...62 V DC Kabeleinführungen Hilfsenergie- und Signalkabel (Ein-/Ausgänge): x Kabeleinführung M20 x 1,5 (8...12 mm) x Gewinde für Kabeleinführungen PG 13,5 (5...15 mm), 1/2"...
Seite 105: Messgenauigkeit
PROline Promass 83 10 Technische Daten 10.1.6 Messgenauigkeit Referenzbedingungen Fehlergrenzen in Anlehnung an ISO/DIS 11631: x 20...30 °C; 2...4 bar x Kalibrieranlagen rückgeführt auf nationale Normale x Nullpunkt unter Betriebsbedingungen abgeglichen x Felddichteabgleich durchgeführt (oder Sonderdichtekalibrierung) Max. Messabweichung Die angegebenen Werte beziehen sich jeweils auf den Impuls-/Frequenzausgang.
Seite 106 10 Technische Daten PROline Promass 83 Nullpunktstabilität (Promass H, I): Max. Endwert Nullpunktstabilität Nullpunktstabilität [kg/h] bzw. [l/h] Promass H Promass I [kg/h] bzw. [l/h] [kg/h] bzw. [l/h] 2000 0,20 0,20 6500 0,65 0,65 15 * 18000 – 18000 25 * 45000 –...
Seite 107 PROline Promass 83 10 Technische Daten Dichte (Flüssigkeit) x nach Felddichteabgleich oder unter Referenzbedingungen: Promass F: ±0,0005 g/cc Promass M, E, A, H: ±0,0010 g/cc Promass I: ±0,0020 g/cc x Sonderdichtekalibrierung (optional, Kalibrierbereich = 0,8...1,8 g/cc, 5...80 °C): Promass F: ±0,001 g/cc Promass M, A, H: ±0,002 g/cc...
Seite 108 10 Technische Daten PROline Promass 83 Einfluss Messstoffdruck In den nachfolgenden Tabellen ist der Effekt einer Druckdifferenz zwischen Kalibrier- druck und Prozessdruck auf die Messabweichung beim Massedurchfluss dargestellt. Promass F, M: Promass F Promass M Promass M / Hochdruck % v.M./bar % v.M.
Seite 109: Einsatzbedingungen
PROline Promass 83 10 Technische Daten 10.1.7 Einsatzbedingungen Einbaubedingungen Einbauhinweise s. Seite 14 ff. Ein- und Auslaufstrecken Beim Einbau sind keine Ein- und Auslaufstrecken zu beachten. Verbindungskabellänge Max. 20 Meter (Getrenntausführung) Systemdruck s. Seite 15 Umgebungsbedingungen Umgebungstemperatur –20...+60 °C (Messaufnehmer, Messumformer) Optional –40...+60 °C...
Seite 110 10 Technische Daten PROline Promass 83 Messstoffdruckgrenze Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die Prozessanschlüsse (Nenndruck) finden Sie in folgenden Dokumentationen: x Technische Information Promass 80/83 F, M (TI 053D/06/de) x Technische Information Promass 80/83 E (TI 061D/06/de) x Technische Information Promass 80/83 A (TI 054D/06/de) x Technische Information Promass 80/83 H, I (TI 052D/06/de) Druckbereiche Schutzbehälter:...
Seite 111 PROline Promass 83 10 Technische Daten Druckverlust Der Druckverlust hängt von den Messstoffeigenschaften und dem vorhandenen Durch- fluss ab. Er kann für Flüssigkeiten annäherungsweise mit folgenden Formeln berechnet werden: Druckverlustformeln für Promass F, M und E · -------------------------- - Reynoldszahl 5 d : 7 ·...
Seite 112 10 Technische Daten PROline Promass 83 Druckverlustkoeffizienten für Promass F d [m] 5,35 b 10 –3 5,70 b 10 9,60 b 10 1,90 b 10 –3 8,30 b 10 5,80 b 10 1,90 b 10 10,60 b 10 –3 12,00 b 10...
Seite 113 PROline Promass 83 10 Technische Daten Druckverlustkoeffizienten für Promass M d [m] ˜ ˜ ˜ ˜ –3 5,53 ˜ ˜ ˜ ˜ –3 8,55 ˜ ˜ ˜ ˜ –3 11,38 ˜ ˜ ˜ ˜ –3 17,07 ˜ ˜ ˜ ˜...
Seite 114 10 Technische Daten PROline Promass 83 Druckverlustkoeffizienten für Promass E d [m] 5,35 b 10 –3 5,70 b 10 7,91 b 10 2,10 b 10 –3 8,30 b 10 7,62 b 10 1,73 b 10 2,13 b 10 –3 12,00 b 10...
Seite 115 PROline Promass 83 10 Technische Daten Druckverlustkoeffizienten für Promass A d [m] ˜ ˜ ˜ –3 1,10 ˜ ˜ ˜ –3 1,80 ˜ ˜ ˜ –3 3,50 Hochdruckausführung ˜ ˜ ˜ –3 1,40 ˜ ˜ ˜ –3 3,00 Abb. 45: Druckverlustdiagramm mit Wasser Standardausführung...
Seite 116 10 Technische Daten PROline Promass 83 Druckverlustkoeffizienten für Promass H d [m] ˜ ˜ ˜ ˜ –3 8,51 8,04 3,28 1,15 ˜ ˜ ˜ ˜ –3 12,00 1,81 9,99 1,87 ˜ ˜ ˜ ˜ –3 17,60 3,67 2,76 4,99 ˜...
Seite 117 PROline Promass 83 10 Technische Daten Druckverlustkoeffizienten für Promass I d [m] ˜ ˜ ˜ ˜ –3 8,55 129,95 ˜ ˜ ˜ ˜ –3 11,38 23,33 ˜ ˜ ˜ ˜ –3 17,07 0,01 ˜ ˜ ˜ ˜ –3 17,07 5,89 ˜...
Seite 118: Konstruktiver Aufbau
10 Technische Daten PROline Promass 83 10.1.8 Konstruktiver Aufbau Bauform, Maße s. Seite 123 ff. x Kompaktausführung: siehe nachfolgende Tabellenangaben Gewicht x Getrenntausführung – Messaufnehmer: Gewicht Kompaktausführung minus 2 kg – Wandaufbaugehäuse: 5 kg Promass F / DN Gewicht in [kg]...
Seite 119 PROline Promass 83 10 Technische Daten Prozessanschlüsse Promass F: x Flansche DN 8...150, DIN / ANSI / JIS o Rostfreier Stahl 1.4404/316L x Flansche DN 8...80, DIN / ANSI / JIS o Alloy C-22 2.4602/N 06022 x Flansch DIN 11864-2 o Rostfreier Stahl 1.4404/316L x Milchrohrverschraubung DIN 11851 / SMS 1145 o Rostfreier Stahl 1.4404/316L...
Seite 120: Anzeige- Und Bedienoberfläche
10 Technische Daten PROline Promass 83 Messrohr(e): x Promass F: – DN 8...100: Rostfreier Stahl 1.4539/904L – DN 150: Rostfreier Stahl 1.4404/316L – DN 8...80: Alloy C-22 2.4602/N 06022 x Promass M: – DN 8...50: Titan Grade 9 – DN 80: Titan Grade 2 x Promass M (Hochdruckausführung): Titan Grade 9...
Seite 121: 10.1.10 Zertifikate Und Zulassungen
Für größere Nennweiten gibt es wo erforderlich (abhängig von Medium und Prozessdruck) zusätzlich optionale Zulassungen nach Kategorie III. CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Externe Normen, EN 60529: Richtlinien Schutzarten durch Gehäuse (IP-Code)
Seite 122: 10.1.11 Bestellinformationen
E+H-Serviceorganisation. 10.1.12 Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können (s. Seite 79). Ausführliche Anga- ben zu den betreffenden Bestellcodes erhalten Sie von Ihrer E+H-Serviceorganisation. 10.1.13 Ergänzende Dokumentationen ❑ System Information Promass (SI 032D/06/de) ❑...
Seite 123: Abmessungen Wandaufbaugehäuse
PROline Promass 83 10 Technische Daten 10.2 Abmessungen Wandaufbaugehäuse > 50 11.5 11.5 Abb. 48: Abmessungen Wandaufbaugehäuse 10.3 Abmessungen Edelstahl-Feldgehäuse Abb. 49: Abmessungen Edelstahl-Feldgehäuse Endress+Hauser...
Seite 124: Abmessungen Getrenntausführung (Promass F, M, A, H, I)
10 Technische Daten PROline Promass 83 10.4 Abmessungen Getrenntausführung (Promass F, M, A, H, I) 118.5 137.5 Abb. 50: Abmessungen Anschlussgehäuse Messaufnehmer Promass F, M, A, H, I (Getrenntausführung), T = Maß B in der Kompaktausführung bei entsprechender Nennweite minus 153 mm 10.5...
Seite 125: Abmessungen Promass F
PROline Promass 83 10 Technische Daten 10.7 Abmessungen Promass F Abmessungen Promass F: Flanschanschlüsse (DIN, ANSI, JIS) Abb. 53: Abmessungen Promass F: Flanschanschlüsse (DIN, ANSI, JIS) Flansch DIN 2501 / DIN 2512N / PN 16: 1.4404/316L Oberflächenrauhigkeit (Flansch): DIN 2526 Form C, Ra 6,3...12,5 2 m 1128 8 x Ø18...
Seite 126 10 Technische Daten PROline Promass 83 Flansch DIN 2501 / DIN 2512N / PN 64: 1.4404/316L, Alloy C-22 Oberflächenrauhigkeit (Flansch): DIN 2526 Form E, Ra 1,6...3,2 2 m 4 x Ø22 54,5 26,00 8 x Ø22 81,7 40,50 1128 8 x Ø26...
Seite 127 PROline Promass 83 10 Technische Daten Flansch ANSI B16.5 / Cl 600: 1.4404/316L, Alloy C-22 Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 2 m 3/8" 95,3 4 x Ø15,7 20,6 66,5 13,9 5,35 1/2" 95,3 4 x Ø15,7 20,6 66,5 13,9 8,30 1"...
Seite 128: Abmessungen Promass F: Tri-Clamp-Anschlüsse
10 Technische Daten PROline Promass 83 Flansch JIS B2238 / 63K: 1.4404/316L, Alloy C-22 Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 2 m 4 x Ø19 5,35 4 x Ø19 8,30 4 x Ø23 12,00 4 x Ø25 17,60 8 x Ø23 26,00 8 x Ø25...
Seite 129 PROline Promass 83 10 Technische Daten Abmessungen Promass F: DIN 11851-Anschlüsse (Milchrohrverschraubung) +1.5 +1.5 –2.0 –2.0 Abb. 55: Abmessungen Promass F: DIN 11851-Anschlüsse (Milchrohrverschraubung) Milchrohrverschraubung DIN 11851: 1.4404/316L Rd 34 x 1/8" 5,35 Rd 34 x 1/8" 8,30 Rd 52 x 1/6"...
Seite 130 10 Technische Daten PROline Promass 83 Abmessungen Promass F: Anschlüsse DIN 11864-1 Form A (Verschraubung) +1.5 +1.5 –2.0 –2.0 Abb. 56: Abmessungen Promass F: Anschlüsse DIN 11864-1 Form A (Verschraubung) Verschraubung DIN 11864-1 Form A: 1.4404/316L Rd 28 x 1/8"...
Seite 131 PROline Promass 83 10 Technische Daten Abmessungen Promass F: Flanschanschlüsse DIN 11864-2 Form A (Bundflansch) +1.5 +1.5 –2.0 –2.0 Abb. 57: Abmessungen Promass F: Flanschanschlüsse DIN 11864-2 Form A (Bundflansch) Flansch DIN 11864-2 Form A (Bundflansch): 1.4404/316L 4 x Ø9 5,35 4 x Ø9...
Seite 132: Abmessungen Promass F: Iso 2853-Anschlüsse (Verschraubung)
10 Technische Daten PROline Promass 83 Abmessungen Promass F: ISO 2853-Anschlüsse (Verschraubung) +1.5 +1.5 –2.0 –2.0 Abb. 58: Abmessungen Promass F: ISO 2853-Anschlüsse (Verschraubung) Verschraubung ISO 2853: 1.4404/316L 37,13 22,6 5,35 37,13 22,6 8,30 37,13 22,6 12,00 52,68 35,6 17,60...
Seite 133: Abmessungen Promass F: Sms 1145-Anschlüsse (Milchrohrverschraubung)
PROline Promass 83 10 Technische Daten Abmessungen Promass F: SMS 1145-Anschlüsse (Milchrohrverschraubung) +1.5 +1.5 –2.0 –2.0 Abb. 59: Abmessungen Promass F: SMS 1145-Anschlüsse (Milchrohrverschraubung) Milchrohrverschraubung SMS 1145: 1.4404/316L Rd 40 x 1/6" 22,5 5,35 Rd 40 x 1/6" 22,5 8,30 Rd 40 x 1/6"...
Seite 134: Abmessungen Promass F: Spülanschlüsse / Druckbehälterüberwachung
10 Technische Daten PROline Promass 83 Abmessungen Promass F: Spülanschlüsse / Druckbehälterüberwachung Abb. 60: Abmessungen Promass F: Spülanschlüsse / Druckbehälterüberwachung 1/2"-NPT 1/2"-NPT 1/2"-NPT 1/2"-NPT 1/2"-NPT 1/2"-NPT 1/2"-NPT 1/2"-NPT Endress+Hauser...
Seite 135: Abmessungen Promass M
PROline Promass 83 10 Technische Daten 10.8 Abmessungen Promass M Abmessungen Promass M: Flanschanschlüsse (DIN, ANSI, JIS) Abb. 61: Abmessungen Promass M: Flanschanschlüsse (DIN, ANSI, JIS) Flansch DIN 2501 / PN 16: PVDF 4 x Ø14 16,1 5,53 4 x Ø14...
Seite 136 10 Technische Daten PROline Promass 83 Flansch DIN 2501 / DIN 2512N / PN 64: 1.4404/316L, Titan Oberflächenrauhigkeit (Flansch): DIN 2526 Form E, Ra 1,6...3,2 2 m 4 x Ø22 54,5 25,60 8 x Ø22 81,7 38,46 Flansch mit Nut gemäß DIN 2512N lieferbar Flansch DIN 2501 / DIN 2512N / PN 100: 1.4404/316L, Titan...
Seite 137 PROline Promass 83 10 Technische Daten Flansch ANSI B16.5 / Cl 600: 1.4404/316L, Titan Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 2 m 3/8" 95,3 4 x Ø15,7 20,6 66,5 13,8 5,53 1/2" 95,3 4 x Ø15,7 20,6 66,5 13,8 8,55 1" 124,0 4 x Ø19,1...
Seite 138: Abmessungen Promass M: Tri-Clamp-Anschlüsse
10 Technische Daten PROline Promass 83 Flansch JIS B2238 / 63K: 1.4404/316L, Titan Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 2 m 4 x Ø19 5,53 4 x Ø19 8,55 4 x Ø23 11,38 4 x Ø25 17,07 8 x Ø23 25,60 8 x Ø25 38,46 Abmessungen Promass M: Tri-Clamp-Anschlüsse...
Seite 139 PROline Promass 83 10 Technische Daten Abmessungen Promass M: DIN 11851-Anschlüsse (Milchrohrverschraubung) Abb. 63: Abmessungen Promass M: DIN 11851-Anschlüsse (Milchrohrverschraubung) Milchrohrverschraubung DIN 11851: 1.4404/316L Rd 34 x 1/8" 5,53 Rd 34 x 1/8" 8,55 Rd 52 x 1/6" 11,38 Rd 65 x 1/6"...
Seite 140 10 Technische Daten PROline Promass 83 Abmessungen Promass M: Anschlüsse DIN 11864-1 Form A (Verschraubung) Abb. 64: Abmessungen Promass M: Anschlüsse DIN 11864-1 Form A (Verschraubung) Verschraubung DIN 11864-1 Form A: 1.4404/316L Rd 28x 1/8" 5,53 Rd 34 x 1/8"...
Seite 141 PROline Promass 83 10 Technische Daten Abmessungen Promass M: Flanschanschlüsse DIN 11864-2 Form A (Bundflansch) Abb. 65: Abmessungen Promass M: Flanschanschlüsse DIN 11864-2 Form A (Bundflansch) Flansch DIN 11864-2 Form A (Bundflansch): 1.4404/316L 4 x Ø9 5,53 4 x Ø9 8,55 4 x Ø9...
Seite 142: Abmessungen Promass M: Iso 2853-Anschlüsse (Verschraubung)
10 Technische Daten PROline Promass 83 Abmessungen Promass M: ISO 2853-Anschlüsse (Verschraubung) Abb. 66: Abmessungen Promass M: ISO 2853-Anschlüsse (Verschraubung) Verschraubung ISO 2853: 1.4404/316L 37,13 22,6 5,53 37,13 22,6 8,55 37,13 22,6 11,38 52,68 35,6 17,07 64,16 48,6 25,60 91,19...
Seite 143: Abmessungen Promass M: Sms 1145-Anschlüsse (Milchrohrverschraubung)
PROline Promass 83 10 Technische Daten Abmessungen Promass M: SMS 1145-Anschlüsse (Milchrohrverschraubung) Abb. 67: Abmessungen Promass M: SMS 1145-Anschlüsse (Milchrohrverschraubung) Milchrohrverschraubung SMS 1145: 1.4404/316L Rd 40 x 1/6" 22,5 5,53 Rd 40 x 1/6" 22,5 8,55 Rd 40 x 1/6"...
Seite 144 10 Technische Daten PROline Promass 83 Abmessungen Promass M (Hochdruck): 1/2"-NPT, 3/8"-NPT und G 3/8"-Anschlüsse Abb. 68: Abmessungen Promass M (Hochdruck): 1/2"-NPT, 3/8"-NPT und G 3/8"-Anschlüsse 1/2"-NPT: 1.4404/316L SW 1 1/16" 10,2 4,93 SW 1 1/16" 10,2 7,75 SW 1 1/16"...
Seite 145 PROline Promass 83 10 Technische Daten Abmessungen Promass M (Hochdruck): 1/2"-SWAGELOK-Anschluss Abb. 69: Abmessungen Promass M (Hochdruck): 1/2"-SWAGELOK-Anschluss 1/2"-SWAGELOK: 1.4404/316L 7/8" 366,4 10,2 4,93 7/8" 396,4 10,2 7,75 7/8" 440,4 10,2 10,20 Endress+Hauser...
Seite 146: Abmessungen Promass M (Hochdruck): Anschlussstück Mit 7/8-14Unf-Innengewinde
10 Technische Daten PROline Promass 83 Abmessungen Promass M (Hochdruck): Anschlussstück mit 7/8-14UNF-Innengewinde Abb. 70: Abmessungen Promass M (Hochdruck): Anschlussstück mit 7/8-14UNF-Innengewinde 7/8-14UNF-Innengewinde: 1.4404/316L 7/8-14UNF 10.2 4,93 7/8-14UNF 10.2 7,75 7/8-14UNF 10.2 10,20 Endress+Hauser...
Seite 147: Abmessungen Promass M: Ohne Prozessanschlüsse
PROline Promass 83 10 Technische Daten Abmessungen Promass M: ohne Prozessanschlüsse Abb. 71: Abmessungen Promass M: ohne Prozessanschlüsse max. min. 6 x M 8 6 x M 8 6 x M 8 6 x M 8 6 x M 8...
Seite 148: Abmessungen Promass M: Spülanschlüsse / Druckbehälterüberwachung
10 Technische Daten PROline Promass 83 Abmessungen Promass M: Spülanschlüsse / Druckbehälterüberwachung Abb. 72: Abmessungen Promass M: Spülanschlüsse / Druckbehälterüberwachung 44,0 1/2"-NPT 46,5 1/2"-NPT 50,0 1/2"-NPT 59,0 1/2"-NPT 67,5 1/2"-NPT 81,5 1/2"-NPT Endress+Hauser...
Seite 149: Abmessungen Promass E
PROline Promass 83 10 Technische Daten 10.9 Abmessungen Promass E Abmessungen Promass E: Flanschanschlüsse (DIN, ANSI, JIS) +1.5 +1.5 –2.0 –2.0 Abb. 73: Abmessungen Promass E: Flanschanschlüsse (DIN, ANSI, JIS) Flansch DIN 2501 / DIN 2512N / PN 40: 1.4404/316L 4 x Ø14...
Seite 150 10 Technische Daten PROline Promass 83 Flansch ANSI B16.5 / Cl 150: 1.4404/316L 3/8" 88,9 4 x Ø15,7 11,2 60,5 15,7 5,35 1/2" 88,9 4 x Ø15,7 11,2 60,5 15,7 8,30 1" 108,0 4 x Ø15,7 14,2 79,2 26,7 12,00 1 1/2"...
Seite 151: Abmessungen Promass E: Vco-Anschlüsse
PROline Promass 83 10 Technische Daten Flansch JIS B2238 / 63K: 1.4404/316L 4 x Ø19 5,35 4 x Ø19 8,30 4 x Ø23 12,00 4 x Ø25 17,60 8 x Ø23 26,00 Abmessungen Promass E: VCO-Anschlüsse +1.5 +1.5 –2.0 –2.0 Abb.
Seite 152: Abmessungen Promass E: Tri-Clamp-Anschlüsse
10 Technische Daten PROline Promass 83 Abmessungen Promass E: Tri-Clamp-Anschlüsse +1.5 +1.5 –2.0 –2.0 Abb. 75: Abmessungen Promass E: Tri-Clamp-Anschlüsse Tri-Clamp: 1.4404/316L Clamp 1" 50,4 22,1 5,35 1" 50,4 22,1 8,30 1" 50,4 22,1 12,00 1 1/2" 50,4 34,8 17,60 2"...
Seite 153 PROline Promass 83 10 Technische Daten Abmessungen Promass E: DIN 11851-Anschlüsse (Milchrohrverschraubung) +1.5 +1.5 –2.0 –2.0 Abb. 76: Abmessungen Promass E: DIN 11851-Anschlüsse (Milchrohrverschraubung) Milchrohrverschraubung DIN 11851: 1.4404/316L Rd 34 x 1/8" 5,35 Rd 34 x 1/8" 8,30 Rd 52 x 1/6"...
Seite 154 10 Technische Daten PROline Promass 83 Abmessungen Promass E: Anschlüsse DIN 11864-1 Form A (Verschraubung) +1.5 +1.5 –2.0 –2.0 Abb. 77: Abmessungen Promass E: Anschlüsse DIN 11864-1 Form A (Verschraubung) Verschraubung DIN 11864-1 Form A: 1.4404/316L Rd 28 x 1/8"...
Seite 155 PROline Promass 83 10 Technische Daten Abmessungen Promass E: Flanschanschluss DIN 11864-2 Form A (Bundflansch) +1.5 +1.5 –2.0 –2.0 Abb. 78: Abmessungen Promass E: Flanschanschluss DIN 11864-2 Form A (Bundflansch) Flansch DIN 11864-2 Form A (Bundflansch): 1.4404/316L 4 x Ø9 5,35 4 x Ø9...
Seite 156: Abmessungen Promass E: Iso 2853-Anschlüsse (Verschraubung)
10 Technische Daten PROline Promass 83 Abmessungen Promass E: ISO 2853-Anschlüsse (Verschraubung) +1.5 +1.5 –2.0 –2.0 Abb. 79: Abmessungen Promass E: ISO 2853-Anschlüsse (Verschraubung) Verschraubung ISO 2853: 1.4404/316L 37,13 22,6 5,35 37,13 22,6 8,30 37,13 22,6 12,00 52,68 35,6 17,60...
Seite 157: Abmessungen Promass E: Sms 1145-Anschlüsse (Milchrohrverschraubung)
PROline Promass 83 10 Technische Daten Abmessungen Promass E: SMS 1145-Anschlüsse (Milchrohrverschraubung) +1.5 +1.5 –2.0 –2.0 Abb. 80: Abmessungen Promass E: SMS 1145-Anschlüsse (Milchrohrverschraubung) Milchrohrverschraubung SMS 1145: 1.4404/316L Rd 40 x 1/6" 22,5 5,35 Rd 40 x 1/6" 22,5 8,30 Rd 40 x 1/6"...
Seite 158: 10.10 Abmessungen Promass A
10 Technische Daten PROline Promass 83 10.10 Abmessungen Promass A Abmessungen Promass A: 4-VCO-4-Anschluss (angeschweißt) Abb. 81: Abmessungen Promass A: 4-VCO-4-Anschluss (angeschweißt) 4-VCO-4-Anschluss: 1.4539/904L, Alloy C-22 U / di SW 11/16" SW 11/16" SW 11/16" SW 11/16" SW 11/16" 3A-Ausführung lieferbar (Ra @ 0,4 2 m/240 grit). Nur für 1.4539/904L Hochdruckausführung...
Seite 159 PROline Promass 83 10 Technische Daten Abmessungen Promass A: 1/2"-Tri-Clamp-Anschluss (angeschweißt) Abb. 82: Abmessungen Promass A: 1/2"-Tri-Clamp-Anschluss (angeschweißt) 1/2"-Tri-Clamp-Anschluss / 3A-Ausführung : 1.4539/904L 3A-Ausführung (Ra @ 0,8 2 m/150 grit. Option: Ra @ 0,4 m/240 grit). Endress+Hauser...
Seite 160 10 Technische Daten PROline Promass 83 Abmessungen Promass A: 4-VCO-4-Anschluss mit Montageset DN 15-Flansch (DIN, JIS ) oder 1/2"-Flansch (ANSI) Abb. 83: Abmessungen Promass A: 4-VCO-4-Anschluss mit Montageset DN 15-Flansch (DIN, JIS) oder 1/2"-Flansch (ANSI) Montageset DN 15-Flansch (DIN) PN 40: 1.4539/904L, Alloy C-22 Oberflächenrauhigkeit (Flansch): DIN 2526 Form C, Ra 6,3...12,5 2 m...
Seite 161 PROline Promass 83 10 Technische Daten Montageset 1/2"-Flansch (ANSI) Cl 150: 1.4539/904L, Alloy C-22 Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 2 m 1/24" 305 273 228 160 88,9 145 393 165 4 x Ø15,7 120 17,7 60,5 15,7 1/12" 305 273 310 160 88,9 145 475 165 4 x Ø15,7 120 17,7 60,5 15,7 1/8"...
Seite 162: Abmessungen Promass A: 4-Vco-4-Anschluss Mit Montageset 1/8"- Oder 1/4"-Swagelok
10 Technische Daten PROline Promass 83 Abmessungen Promass A: 4-VCO-4-Anschluss mit Montageset 1/8"- oder 1/4"-SWAGELOK Abb. 85: Abmessungen Promass A: 4-VCO-4-Anschluss mit Montageset 1/8"- oder 1/4"-SWAGELOK Montageset SWAGELOK-Anschluss: 1.4401/316 SW 7/16" 359,6 1/8" SW 9/16" 359,6 1/4" SW 7/16" 441,6 1/8"...
Seite 163: Abmessungen Promass A: Spülanschlüsse / Druckbehälterüberwachung
PROline Promass 83 10 Technische Daten Abmessungen Promass A: Spülanschlüsse / Druckbehälterüberwachung Abb. 86: Abmessungen Promass A: Spülanschlüsse / Druckbehälterüberwachung 92,0 102,0 1/2"-NPT 130,0 102,0 1/2"-NPT 192,5 192,5 1/2"-NPT Endress+Hauser...
Seite 164: 10.11 Abmessungen Promass H
10 Technische Daten PROline Promass 83 10.11 Abmessungen Promass H Abmessungen Promass H: Flanschanschlüsse (DIN, ANSI, JIS) Abb. 87: Abmessungen Promass H: Flanschanschlüsse (DIN, ANSI, JIS) Flansch DIN 2501 / PN 40: 1.4301/304, messstoffberührende Teile Zirkonium 702 Oberflächenrauhigkeit (Flansch): DIN 2526 Form C, Ra 1,6...3,2 2 m 4 x Ø14...
Seite 165: Abmessungen Promass H: Spülanschlüsse / Druckbehälterüberwachung
PROline Promass 83 10 Technische Daten Flange ANSI B16.5 / Cl 300: 1.4301/304, messstoffberührende Teile Zirkonium 702 Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 2 m 3/8" 95,2 4 x Ø15,7 14,2 66,5 15,70 8,51 1/2" 95,2 4 x Ø15,7 14,2 66,5 15,70 12,00 1"...
Seite 166: 10.12 Abmessungen Promass I
10 Technische Daten PROline Promass 83 10.12 Abmessungen Promass I Abmessungen Promass I: Flanschanschlüsse (DIN, ANSI, JIS) Abb. 89: Abmessungen Promass I: Flanschanschlüsse (DIN, ANSI, JIS) Flansch DIN 2501 / PN 40: 1.4301/304, messstoffberührende Teile Titan Grade 9 Oberflächenrauhigkeit (Flansch): DIN 2526 Form C, Ra 6,3...12,5 2 m 4 x Ø14...
Seite 167 PROline Promass 83 10 Technische Daten Flansch ANSI B16.5 / Cl 150: 1.4301/304, messstoffberührende Teile Titan Grade 9 Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 2 m 3/8" 88,9 4 x Ø15,7 60,5 15,70 8,55 1/2" 88,9 4 x Ø15,7 60,5 15,70 11,38 1/2"...
Seite 168 10 Technische Daten PROline Promass 83 Flansch JIS B2238 / 10K: 1.4301/304, messstoffberührende Teile Titan Grade 9 Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 2 m 4 x Ø19 35,62 Flansch JIS B2238 / 20K: 1.4301/304, messstoffberührende Teile Titan Grade 9 Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 2 m 4 x Ø15...
Seite 169: Abmessungen Promass I: Tri-Clamp-Anschlüsse
PROline Promass 83 10 Technische Daten Abmessungen Promass I: Tri-Clamp-Anschlüsse Abb. 90: Abmessungen Promass I: Tri-Clamp-Anschlüsse Tri-Clamp / 3A-Ausführung : Titan Grade 2 Clamp 1" 50,4 22,1 8,55 1" 50,4 22,1 11,38 siehe 3/4"-Tri-Clamp-Anschluss 1" 50,4 22,1 17,07 1" 50,4...
Seite 170 10 Technische Daten PROline Promass 83 Abmessungen Promass I: DIN 11851-Anschlüsse (Milchrohrverschraubung) Abb. 91: Abmessungen Promass I: DIN 11851-Anschlüsse (Milchrohrverschraubung) Milchrohrverschraubung DIN 11851 / 3A-Ausführung : Titan Grade 2 Rd 34 x 1/8" 8,55 Rd 34 x 1/8" 11,38 Rd 34 x 1/8"...
Seite 171 PROline Promass 83 10 Technische Daten Abmessungen Promass I: Anschlüsse DIN 11864-1 Form A (Verschraubung) Abb. 92: Abmessungen Promass I: Anschlüsse DIN 11864-1 Form A (Verschraubung) Verschraubung DIN 11864-1 Form A / 3A-Ausführung : Titan Grade 2 Rd 28 x 1/8"...
Seite 172 10 Technische Daten PROline Promass 83 Abmessungen Promass I: Flanschanschluss DIN 11864-2 Form A (Bundflansch) Abb. 93: Abmessungen Promass I: Flanschanschluss DIN 11864-2 Form A (Bundflansch) Flansch DIN 11864-2 Form A (Bundflansch) / 3A-Ausführung : Titan Grade 2 4 x Ø9 8,55 4 x Ø9...
Seite 173: Abmessungen Promass I: Iso 2853-Anschlüsse (Verschraubung)
PROline Promass 83 10 Technische Daten Abmessungen Promass I: ISO 2853-Anschlüsse (Verschraubung) Abb. 94: Abmessungen Promass I: ISO 2853-Anschlüsse (Verschraubung) Verschraubung ISO 2853 / 3A-Ausführung : Titan Grade 2 37,13 22,6 8,55 37,13 22,6 11,38 37,13 22,6 17,07 37,13 22,6...
Seite 174: Abmessungen Promass I: Sms 1145-Anschlüsse (Milchrohrverschraubung)
10 Technische Daten PROline Promass 83 Abmessungen Promass I: SMS 1145-Anschlüsse (Milchrohrverschraubung) Abb. 95: Abmessungen Promass I: SMS 1145-Anschlüsse (Milchrohrverschraubung) Milchrohrverschraubung SMS 1145 / 3A-Ausführung : Titan Grade 2 Rd 40 x 1/6" 22,5 8,55 Rd 40 x 1/6" 22,5 11,38 Rd 40 x 1/6"...
Seite 175: Abmessungen Promass I: Spülanschlüsse / Druckbehälterüberwachung
PROline Promass 83 10 Technische Daten Abmessungen Promass I: Spülanschlüsse / Druckbehälterüberwachung Abb. 96: Abmessungen Promass I: Spülanschlüsse / Druckbehälterüberwachung 90,65 1/2"-NPT 90,65 1/2"-NPT 90,65 1/2"-NPT 90,65 1/2"-NPT 90,65 1/2"-NPT 103,35 1/2"-NPT 103,35 1/2"-NPT 117,75 1/2"-NPT DN 15, 25, 40 “FB” = Promass I mit vollem Nennweitenquerschnitt DN 8 standardmäßig mit DN 15-Flanschen...
Seite 176 10 Technische Daten PROline Promass 83 Endress+Hauser...
Seite 177: Stichwortverzeichnis
PROline Promass 83 Stichwortverzeichnis Stichwortverzeichnis Code-Eingabe (Funktionsmatrix) ....36 Commubox FXA 191 ......28 Abfüllfunktionen (Batching)
Seite 178 Stichwortverzeichnis PROline Promass 83 Relaiskontakt konfigurieren (Öffner/Schließer) . . 76 Stromausgang konfigurieren (aktiv/passiv) ..75 Fallleitungen ....... 15 Installation F-CHIP (Funktions-Chip) .
Seite 179 PROline Promass 83 Stichwortverzeichnis Prozessfehler Systemfehler Definitionen ......37 Definitionen ......37 Prozessfehler ohne Anzeigemeldung .
Seite 180 Stichwortverzeichnis PROline Promass 83 Endress+Hauser...
Seite 181: Erklärung Zur Kontamination
Erklärung zur Kontamination Lieber Kunde, Aufgrund der gesetzlichen Bestimmungen und zum Schutz unserer Mitarbeiter und Betriebseinrichtungen benötigen wir die unterschriebene »Erklärung zur Kontamination«, bevor Ihr Auftrag bearbeitet werden kann. Legen Sie diese vollständig ausgefüllte Erklärung unbedingt den Versandpapieren bei. Dies gilt auch für zusätzliche Sicherheitsdatenblätter und/oder spezielle Handhabungsvorschriften.
