Steuerung/Sollwert
15 14 13 12 11 10 9
Das Bit 4 „Spannung – Freigegeben" des Zustandswortes zeigt den aktuellen Status der Netzversor-
gung.
Bit 4 „Spannung – Freigegeben" = 0 signalisiert „Keine Netzspannung" und das Starten des Antriebs
ist nicht möglich.
Bit 4 „Spannung – Freigegeben" = 1 signalisiert „Netzspannung eingeschaltet" und der Antrieb ist
startbereit.
Hinweis:
Der Frequenzumrichter unterstützt eine externe 24 V Spannungsversorgung für die Steuerelektronik
des Frequenzumrichters. Auch bei ausgeschalteter Netzspannung ist die Kommunikation zwischen der
Steuerung (SPS) und dem Frequenzumrichter möglich.
06/2010

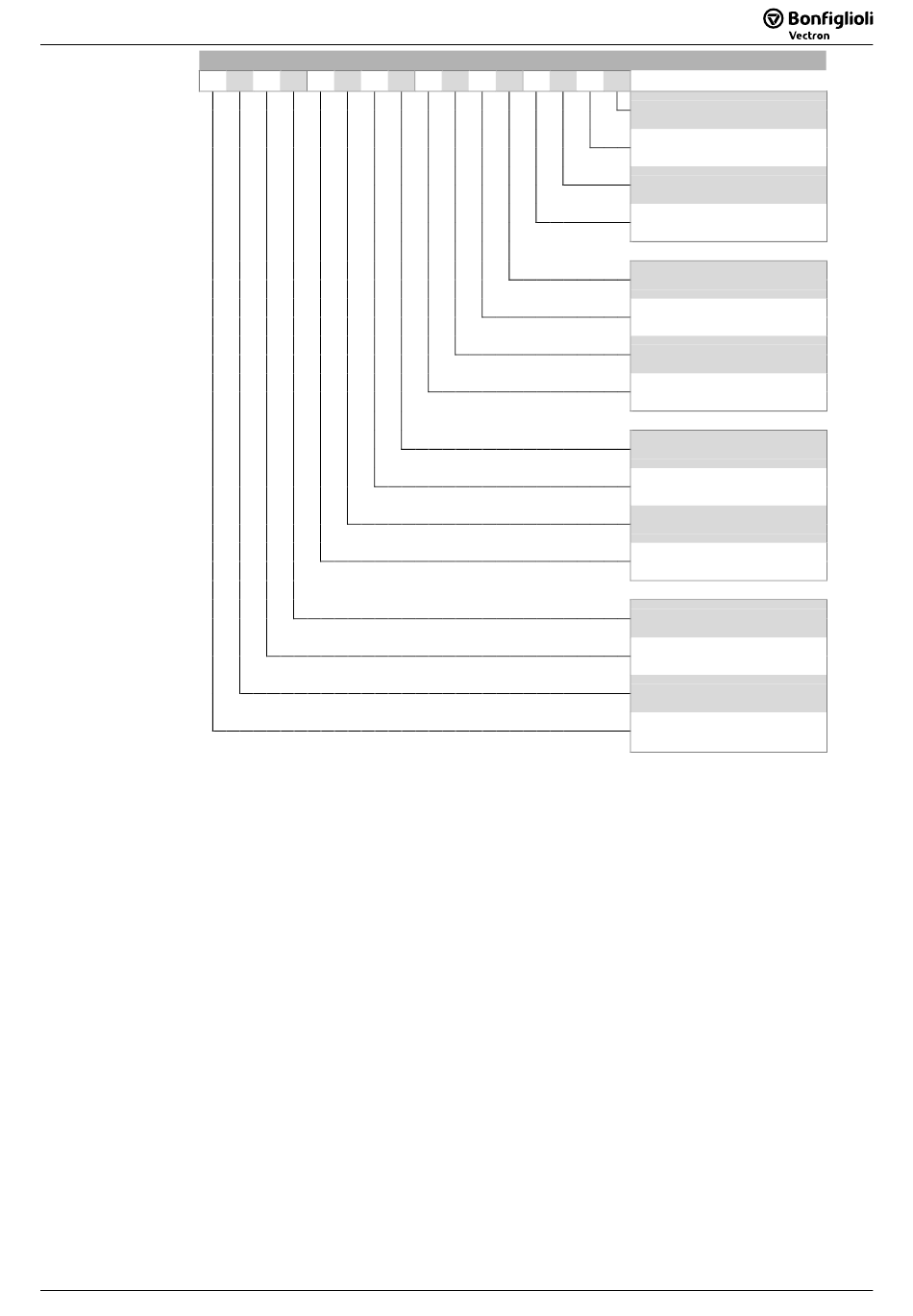

Zustandswort
8 7 6 5 4 3 2
49
VABus Agile
1 0 Bit
0 Einschaltbereit
1 Eingeschaltet
2
Betrieb freigegeben
3
Fehler
4 Spannung freigegeben
5 Schnellhalt
6 Einschalten gesperrt
7 Warnung
8
Keine Funktion
9
Remote
10 Ziel erreicht
11 Interner Grenzwert aktiv
12 Keine Funktion
13
Keine Funktion
14
Keine Funktion
Herstellerabhängig War-
15
nung 2
