Kontaktbelegung; Funktion - BONFIGLIOLI Agile Kommunikationshandbuch

5.2.2

Kontaktbelegung

Dieses Kapitel beschreibt die Kontaktbelegung (Pinbelegung) der nutzbaren Module.

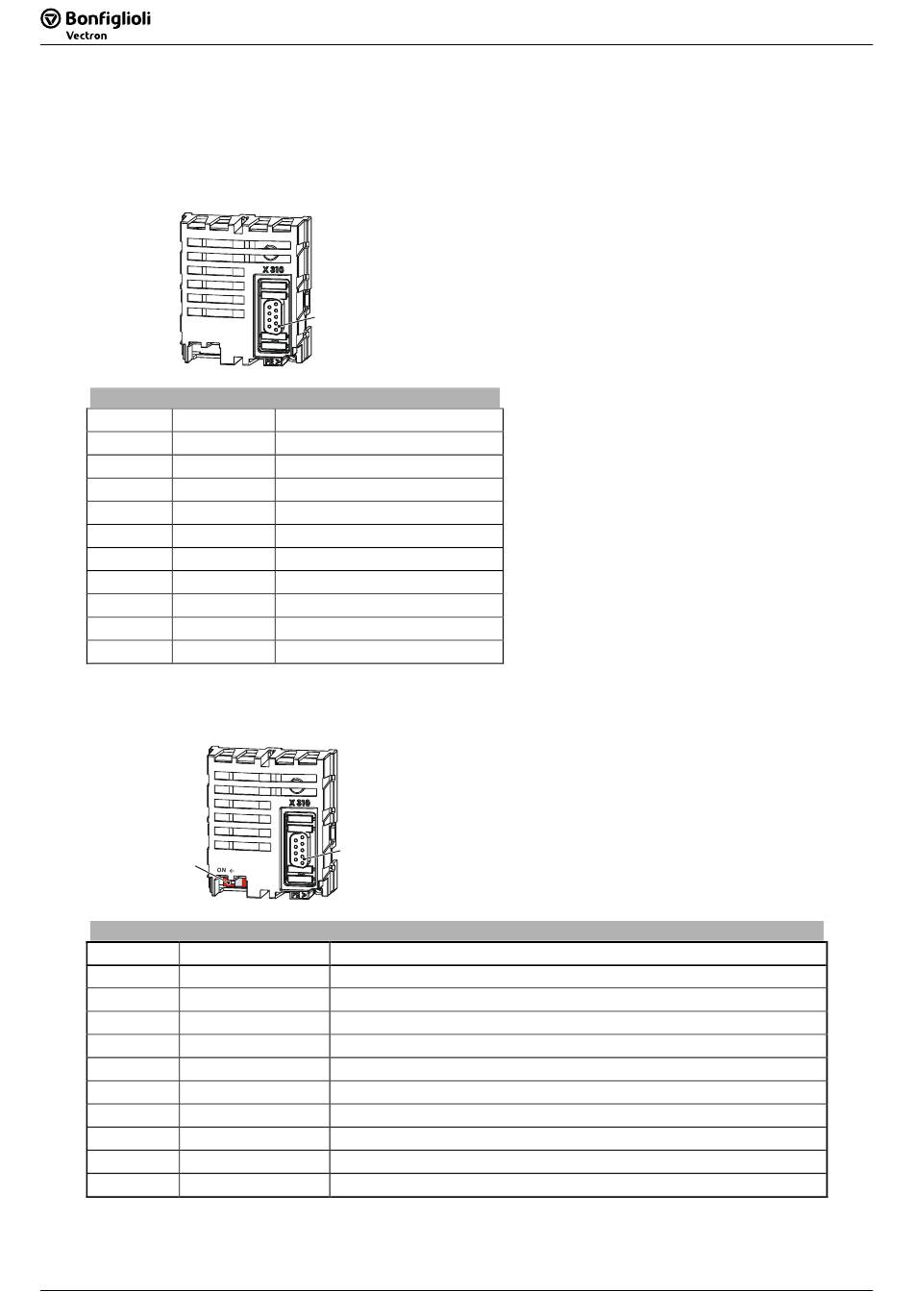

5.2.2.1 RS232 Kommunikationsmodul CM-232 DB9
Busstecker X310 CM-232 (9-polig D-Sub)
Kontakt Name
Gehäuse Schirm
1 –
2 RxD
3 TxD
4 –
5 0 V
6 –
7 –
8 –
9 –
n.c: not connected
5.2.2.2 RS485-Kommunikationsmodul CM-485 DB9
S1
Kontakt Name
Gehäuse Schirm
1 Datenleitung B
2 Datenleitung B'
3 0 V
4 –
5 +5 V
6 –
7 Datenleitung A
8 Datenleitung A'
9 –
n.c: not connected
16 Agile
VABus
Der Anschluss der RS232-Schnittstelle an einen PC oder an eine
Steuerung erfolgt über die 9-polige D-Sub-Buchse X310.
Die Belegung entspricht dem Standard, so dass zum Anschluss
lediglich eine RS232-Verbindungsleitung (1:1) notwendig ist.
X310

Funktion

verbunden mit PE
n. c.
receive data (input)
transmit data (output)
n. c.
Masse
n. c.
n. c.
n. c.
n. c.
Der Anschluss der RS485-Schnittstelle erfolgt über die
9-polige D-Sub-Buchse X310.
Details zur Belegung der Buchse der folgenden Tabelle
entnehmen.
X310
Busstecker X310 CM-485 (9-polig D-Sub)
Funktion
verbunden mit PE
kurzschlussfest und funktionsisoliert; max. Strom 60 mA
Brücke von Pin 1 für Kabelschleifen
GND/Masse
n. c.
Versorgungsspannung Schnittstellenumsetzer +5 V
n. c.
kurzschlussfest und funktionsisoliert; max. Strom 60 mA
Brücke von Pin 7 für Kabelschleifen
n. c.
VABus Agile
