E32.0.21.6B-05

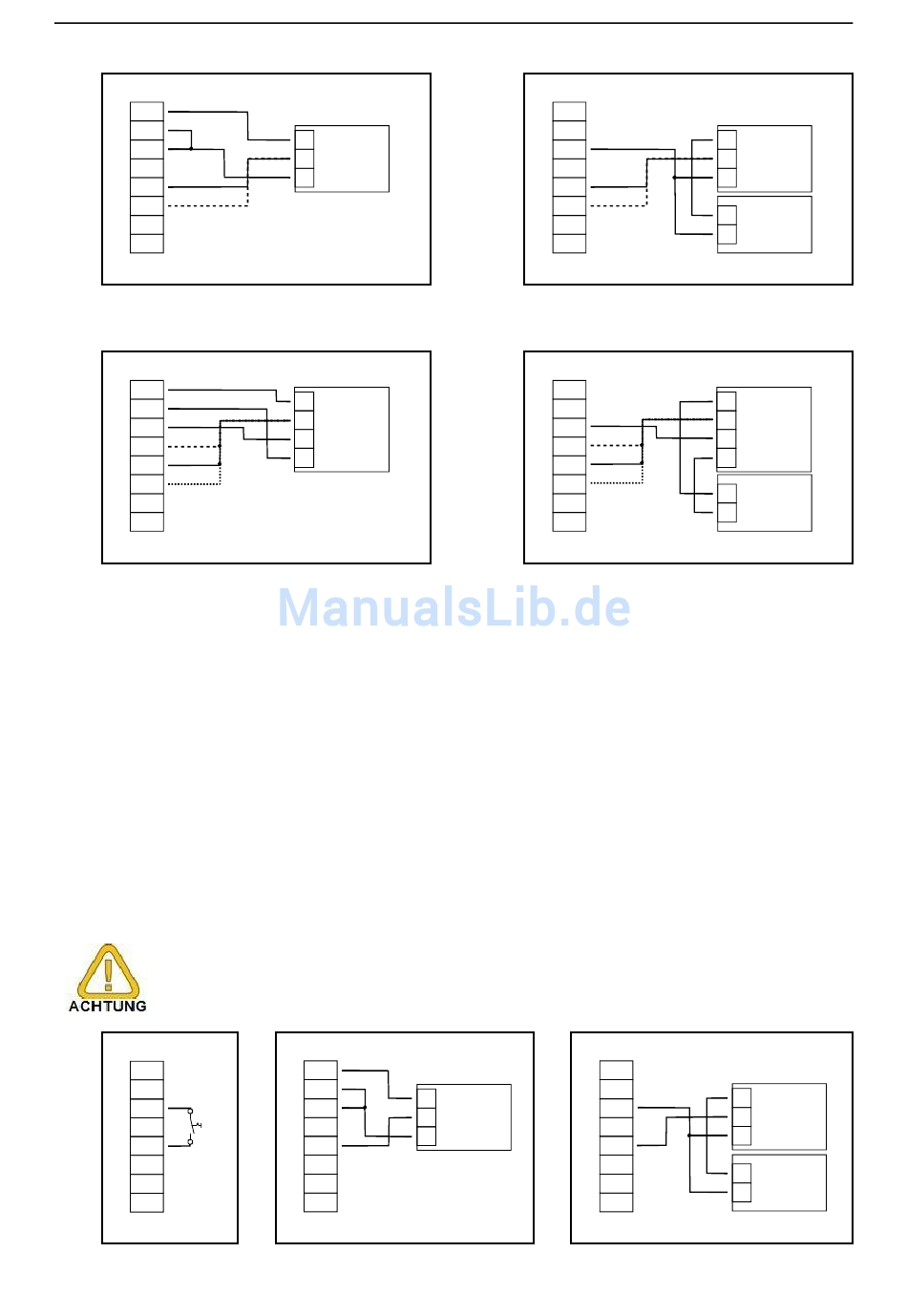

5.4.5. Anschluss eines 0-1V, 0-2V oder 0-10V Messumformers in 3-Leiter-Technik
8
9
10
1V / 2V
12
10V
13
mit im Gerät integrierter Transmitterversorgung

5.4.6. Anschluss eines 0-1/2/10V bzw. 0-50mV Messumformers in 4-Leiter-Technik

8
9
10
50mV
11
1V / 2V
12
10V
13
mit im Gerät integrierter Transmitterversorgung

5.4.7. Anschluss eines Frequenzsignals

Bei der Frequenz- und Drehzahlmessung stehen 3 unterschiedlichen Eingangs-Signalarten zur
Verfügung. Es kann ein aktiven Signals (= TTL, ...), ein passiven Sensorsignals mit NPN
(= masseschaltender NPN-Ausgang, Taster, Relais, ...) oder mit PNP (= +Ub schaltender
PNP-Ausgang, High-Side-Schalter, ...) angeschlossen werden
Bei der Konfigurationseinstellung „Schaltkontakt NPN" wird im Gerät ein Pull-Up-Widerstand
(~7kOhm gegen +3.3V) zugeschaltet. Hierdurch kann bei Geräten mit NPN-Ausgang oder
Schaltkontakten auf den Anschluss eines externen Widerstandes verzichtet werden.
Bei der Konfigurationseinstellung „Schaltkontakt PNP" wird im Gerät ein Pull-Down-Widerstand
(~7kOhm gegen GND) zugeschaltet. Hierdurch kann bei Geräten mit PNP-Ausgang auf einen
externen Widerstand verzichtet werden.
Sollte die Pull-Up-Spannung von 3.3V für den Geber nicht ausreichen oder im oberen Frequenzbe-
reich gemessen werden, ist der Anschluss eines externen Widerstandes erforderlich.
In diesem Fall ist das Eingangssignal wie ein aktives Signal zu betrachten und entsprechend in der
Konfiguration „TTL" einzustellen.
Beim Anschluss ist unbedingt darauf zu achten, dass die zulässige Eingangsspannung
bzw. der zulässige Eingangsstrom des Frequenzeinganges nicht überschritten wird.
8
9
10
12
Anschluss eines passiven
Kontaktes, Taster
(Einstellung: Input = NPN) mit TTL-, NPN- oder PNP-Ausgang
Montage- und Betriebsanleitung GIR 2002 PID
+Uv
0-1(10)V
Sig.
Transmitter
-Uv
+Uv
Sig+
Transmitter
Sig-
-Uv
8
9
+Uv
10
Sig.
-Uv
12
Anschluss eines Gebers
(über integrierte Versorgung)
10
1V / 2V
12
10V
13
mit separater Transmitterversorgung
10
50mV
11
1V / 2V
12
10V
13
mit separater Transmitterversorgung
10
Geber
12
Anschluss eines Gebers
(mit separater Versorgung)
mit TTL-, NPN- oder PNP-Ausgang
Seite 13 v. 40
+Uv
0-1(10)V
Sig.
Transmitter
-Uv
+
Netzteil:
_
für Transmitter
+Uv
Sig+
Transmitter
Sig-
-Uv
+
Netzteil:
_
für Transmitter
+Uv
Sig.
Geber
-Uv
+
Netzteil:
_
für Transmitter
