E32.0.21.6B-05
Schaltkontakt, NPN:
Bei Einsatz von Tastern und Relais sind prellfreie Taster bzw. Relais zu verwenden!
Messung
Bitte beachten Sie die Hinweise für den Anschluss eines Frequenzgebers (siehe 5.4.7). Bei An-
schluss von Schaltkontakt-Gebern mit erhöhten Frequenzbereich (= mit externer Beschaltung) ist
entsprechend der Anschlussbeschreibung das Eingangssignal TTL auszuwählen.

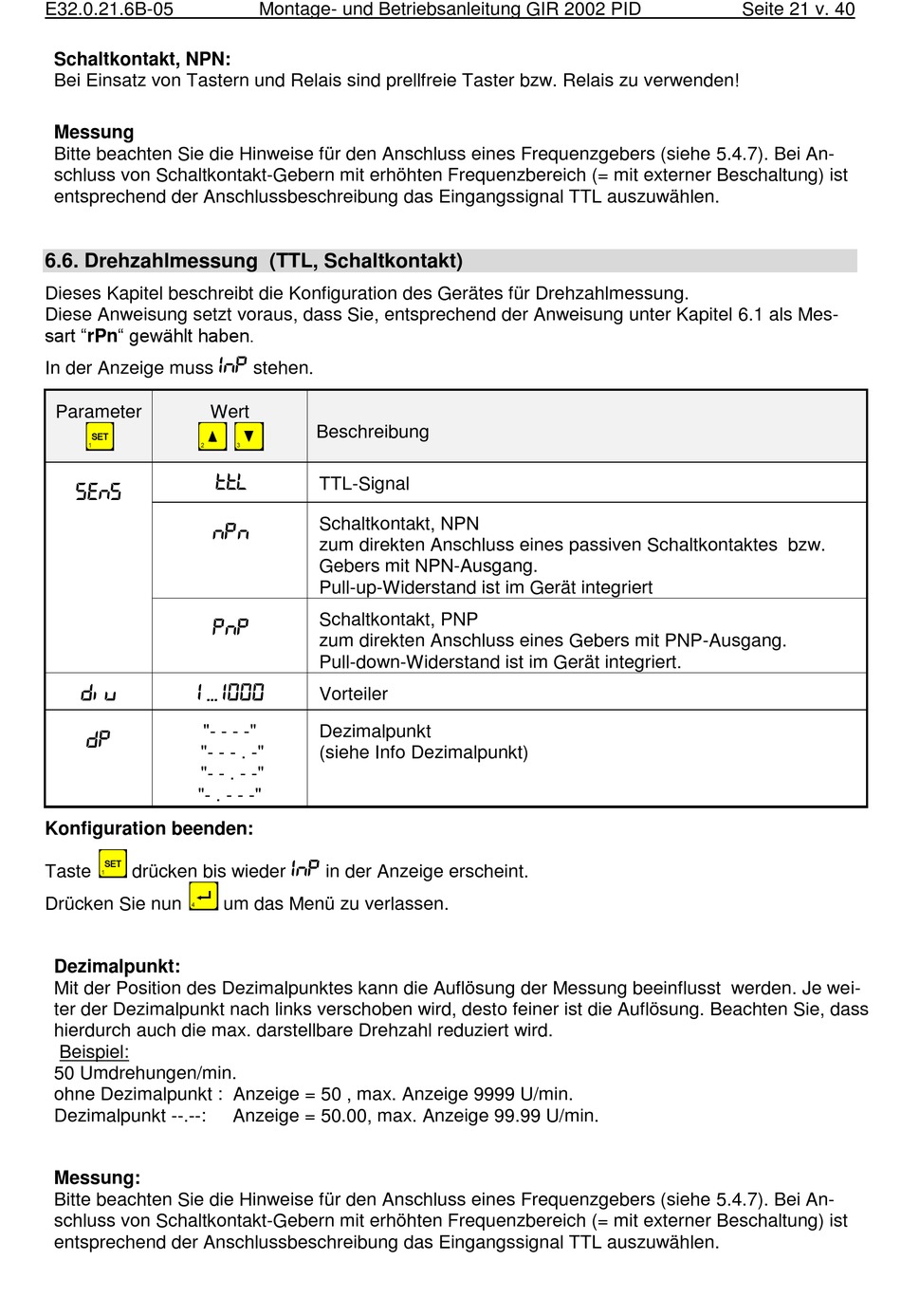

6.6. Drehzahlmessung (TTL, Schaltkontakt)

Dieses Kapitel beschreibt die Konfiguration des Gerätes für Drehzahlmessung.
Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 6.1 als Mes-
sart "rPn" gewählt haben.
In der Anzeige muss
Parameter Wert
SENS
NPN
PNP
D,V 1 ... 1000
DP
"- - - -"
"- - - . -"
"- - . - -"
"- . - - -"
Konfiguration beenden:
Taste drücken bis wieder
Drücken Sie nun
Dezimalpunkt:
Mit der Position des Dezimalpunktes kann die Auflösung der Messung beeinflusst werden. Je wei-
ter der Dezimalpunkt nach links verschoben wird, desto feiner ist die Auflösung. Beachten Sie, dass
hierdurch auch die max. darstellbare Drehzahl reduziert wird.
Beispiel:
50 Umdrehungen/min.
ohne Dezimalpunkt : Anzeige = 50 , max. Anzeige 9999 U/min.
Dezimalpunkt --.--:
Messung:
Bitte beachten Sie die Hinweise für den Anschluss eines Frequenzgebers (siehe 5.4.7). Bei An-
schluss von Schaltkontakt-Gebern mit erhöhten Frequenzbereich (= mit externer Beschaltung) ist
entsprechend der Anschlussbeschreibung das Eingangssignal TTL auszuwählen.
Montage- und Betriebsanleitung GIR 2002 PID
INP
stehen.
Beschreibung
TTL
TTL-Signal
Schaltkontakt, NPN
zum direkten Anschluss eines passiven Schaltkontaktes bzw.
Gebers mit NPN-Ausgang.
Pull-up-Widerstand ist im Gerät integriert
Schaltkontakt, PNP
zum direkten Anschluss eines Gebers mit PNP-Ausgang.
Pull-down-Widerstand ist im Gerät integriert.
Vorteiler
Dezimalpunkt
(siehe Info Dezimalpunkt)
INP
in der Anzeige erscheint.
um das Menü zu verlassen.
Anzeige = 50.00, max. Anzeige 99.99 U/min.
Seite 21 v. 40
