E41.0.X1.6B-06
ab Version 1.0
GHM GROUP - Greisinger
GHM Messtechnik GmbH | Hans-Sachs-Str. 26 | 93128 Regenstauf | GERMANY
Tel.: +49 9402 9383-0 |

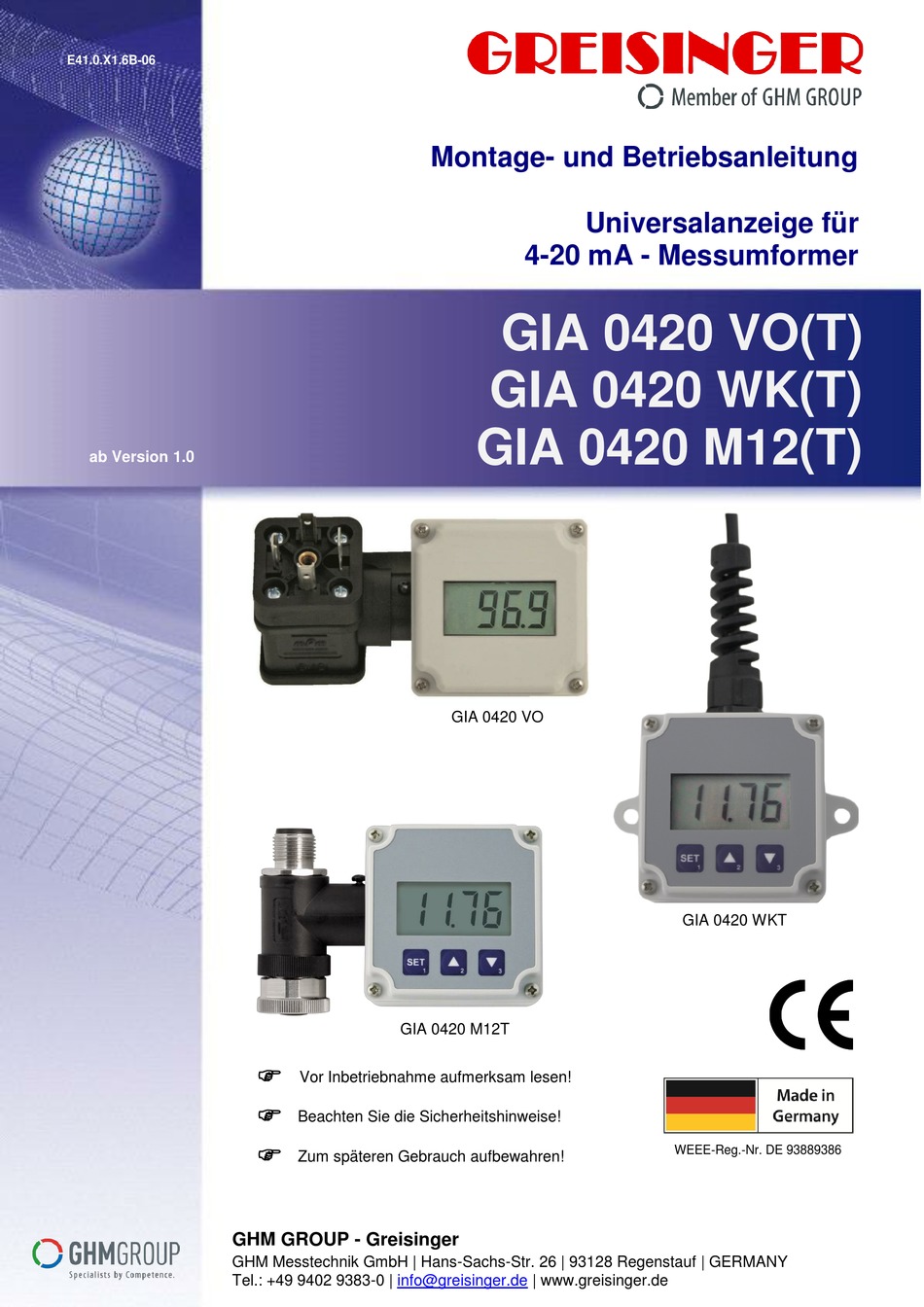

Montage- und Betriebsanleitung
GIA 0420 M12T
Vor Inbetriebnahme aufmerksam lesen!
Beachten Sie die Sicherheitshinweise!
Zum späteren Gebrauch aufbewahren!
info@greisinger.de
Universalanzeige für
4-20 mA - Messumformer
GIA 0420 VO(T)
GIA 0420 WK(T)
GIA 0420 M12(T)
GIA 0420 VO
| www.greisinger.de
GIA 0420 WKT
WEEE-Reg.-Nr. DE 93889386
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER GIA 0420 VO
Inhaltszusammenfassung für GREISINGER GIA 0420 VO
- Seite 1 E41.0.X1.6B-06 Montage- und Betriebsanleitung Universalanzeige für 4-20 mA - Messumformer GIA 0420 VO(T) GIA 0420 WK(T) GIA 0420 M12(T) ab Version 1.0 GIA 0420 VO GIA 0420 WKT GIA 0420 M12T Vor Inbetriebnahme aufmerksam lesen! Beachten Sie die Sicherheitshinweise! ...
-
Seite 2: Inhaltsverzeichnis
Belegung des Anschlusskabels ....................7 GIA 0420 VO(T) ..............................7 4.2.1 Belegung des Winkelsteckers ....................7 4.2.2 Anpassung der Anschlüsse des GIA 0420 VO(T): ..............7 GIA 0420 M12(T) ..............................8 4.3.1 Belegung des M12-Anschlusses ....................8 S2) ................8... -
Seite 3: Allgemeiner Hinweis
Sicherheit 2.1 Bestimmungsgemäße Verwendung Das GIA 0420 VO(T), GIA 0420 M12(T) und GIA 0420 WK(T) ist ein universell einsetzbares, mikroprozessorgesteuer- tes Anzeigegerät für 4 ... 20 mA - Signale. Es benötigt keine eigene Hilfsspannung sondern versorgt sich direkt aus dem Messstrom. -
Seite 4: Sicherheitshinweise
Zur Wartung oder Reparatur muss das Gerät zum Hersteller eingesandt werden. Für die Konfiguration der Gerät des Types GIA 0420 VO, GIA 0420 WK und GIA 0420 M12 muss für die Konfiguration der Deckel vorsichtig abgenommen werden, um die darunter liegenden Tas- ten zu erreichen. -
Seite 5: Produktbeschreibung
GIA 0420 WKT GIA 0420 M12T 3.3 Funktionsbeschreibung Das GIA 0420 VO(T), GIA 0420 WK(T) und GIA 0420 M12(T) ist ein universell einsetzbares, mikroprozessorgesteuer- tes Anzeigegerät. Das Gerät besitzt entsprechend seiner Type einen Eingang mit Anschlussmöglichkeiten für: - Normsignal 4 – 20 mA Die Anzeige des Messwertes erfolgt auf einem 4-stelligen LCD-Display mit einem maximalen Anzeigeumfang von -1999 bis +9999 Digit. -
Seite 6: Kennzeichnung
Montage- und Betriebsanleitung GIA 0420 … E41.0.X1.6B-06 Seite 6 von 18 tes auf einwandfreie Funktion kontrolliert. Diese Eigendiagnose, sowie die Überwachung des Messwertaufnehmers auf Bereichsüber- bzw. Bereichsunterschreitung sind der Garant für eine hohe Betriebssicherheit. Damit es betriebsbereit ist, muss es aber noch für die jeweilige Anwendung konfiguriert werden. Lesen Sie hierzu bitte das Kapitel "Konfiguration". -
Seite 7: Elektrischer Anschluss
Signal - 4.2 GIA 0420 VO(T) Der Anschluss des GIA 0420 VO erfolgt durch einfaches Dazwischen stecken an einen vorhandenen Transmitter mit Hilfe einer Spezial-Adapterkonstruktion für Würfelstecker nach DIN EN 175301-803 A (ex. DIN43650 A). Versorgungsspannung: Gerät versorgt sich direkt aus dem Messstrom Der Anschluss bzw. -
Seite 8: Gia 0420 M12(T)
Montage- und Betriebsanleitung GIA 0420 … E41.0.X1.6B-06 Seite 8 von 18 4.3 GIA 0420 M12(T) Der Anschluss des GIA 0420 M12 erfolgt durch einfaches Dazwischen stecken und Festschrauben an einen vorhan- denen Transmitter mit Hilfe einer Spezial-Adapterkonstruktion für 4-poiligen M12-A - Anschluss. Versorgungsspannung: Gerät versorgt sich direkt aus dem Messstrom Der Anschluss bzw. -
Seite 9: Anschlussbeispiel Für Schaltausgang: (Z.b. Schalten Von Relais)
Außerdem besteht noch die Möglichkeit die Ausrichtung der Buchsenkontakte der Adapterkonstruktion zu ändern GIA 0420 VO(T): Der Kontaktblock ist in 90° Schritten um 360° drehbar, siehe hierzu 4.2.2 Anpassung der Anschlüsse des GIA 0420 VO(T): GIA 0420 M12(T) Der Kontaktblock ist in 45° Schritten um 360° drehbar... -
Seite 10: Konfiguration
Seite 10 von 18 Konfiguration Hinweis: Für die Konfiguration der Gerät des Types GIA 0420 VO, GIA 0420 WK und GIA 0420 M12 muss zuerst der Deckel vorsichtig abgenommen werden, um die darunter liegenden Tasten zu errei- chen. Diese Arbeit ist unter Berücksichtigung von geeigneten ESD-Schutzmassnahmen durchzuführen, bei dieser Arbeit offen liegenden Bauteile dürfen nicht beschädigt werden! -
Seite 11: Zusätzliche Parameter Für Option S2
Montage- und Betriebsanleitung GIA 0420 … E41.0.X1.6B-06 Seite 11 von 18 Bei Geräten ohne Option Schaltausgang ist die Konfiguration hier abgeschlossen. Ein Erneutes Drücken von Taste 1 nach dem letzten Parameter beendet das Konfigurationsmenü, das Gerät startet neu (Segmenttest). 5.1 Zusätzliche Parameter für Option S2 Nach der Filtereinstellung folgt direkt im Anschluss die Einstellung der Ausgangsfunktion und der Schalt- und Alarm- punkte. -
Seite 12: Err Vorzugslage Von Ausgang
Montage- und Betriebsanleitung GIA 0420 … E41.0.X1.6B-06 Seite 12 von 18 1.DEL Einschaltverzögerung für Ausgang 1 Der eingestellte Wert entspricht der Zeit [in Sekunden] die das Gerät nach Aus- 999.9 nur bei outP = … schalten des Ausgang 1 mindestens wartet bis ein erneutes Einschalten erfolgt. 2P, 3P, 2P.AL 1.ERR Vorzugslage von Ausgang 1... -
Seite 13: Schaltpunkte Bzw. Alarmgrenzen Einstellen
Montage- und Betriebsanleitung GIA 0420 … E41.0.X1.6B-06 Seite 13 von 18 Schaltpunkte bzw. Alarmgrenzen einstellen: Nur für Option Schaltausgang (GIA 0420 … / S2): Anmerkung: In diesem Menü können alle relevanten Schaltpunkte und Alarmgrenzen eingestellt werden. (Wünschen Sie auch die Vorzugslage und Verzögerung der Schaltfunktion einzustellen, verwenden Sie bitte das Konfigurationsmenü... -
Seite 14: Offset- Und Steigungskorrektur
Montage- und Betriebsanleitung GIA 0420 … E41.0.X1.6B-06 Seite 14 von 18 Nachdem der letzte Parameter (abhängig von gewählter Ausgangfunktion) eingestellt und bestätigt wurde ist die Konfiguration abgeschlossen. Erneutes Drücken von Taste 1 beendet das Konfigurationsmenü und das Gerät startet neu (Segmenttest). Offset- und Steigungskorrektur Die Offset- und Steigungskorrektur dient zum Ausgleich von Sensortoleranzen bzw. -
Seite 15: Fehler- Und Systemmeldungen
Montage- und Betriebsanleitung GIA 0420 … E41.0.X1.6B-06 Seite 15 von 18 9 Fehler- und Systemmeldungen Erkennt das Gerät unzulässige Betriebszustände, wird ein entsprechender Fehlercode angezeigt. Folgende Fehlercodes sind definiert: Err.1: Messbereich überschritten Diese Fehlermeldung signalisiert, dass der Messbereich des Gerätes überschritten wird. Mögliche Fehlerursache: - Eingangssignal zu groß... -
Seite 16: Außerbetriebnahme, Rücksendung Und Entsorgung
Montage- und Betriebsanleitung GIA 0420 … E41.0.X1.6B-06 Seite 16 von 18 10 Außerbetriebnahme, Rücksendung und Entsorgung 10.1 Rücksendung Alle Geräte, die an den Hersteller zurückgeliefert werden, müssen frei von Messstoffresten und anderen Gefahrstoffen sein. Messstoffreste am Gehäuse können Personen oder Umwelt gefährden. Verwenden Sie zur Rücksendung des Geräts, insbesondere wenn es sich um ein noch funktionierendes Gerät handelt, eine geeignete Transportverpackung. -
Seite 17: Technische Daten
Montage- und Betriebsanleitung GIA 0420 … E41.0.X1.6B-06 Seite 17 von 18 11 Technische Daten Eingangssignal: 4 ... 20 mA (2-Leiter) Spannungslast: ca. 2.0 V (bei Option S2: ca. 3V) max. zulässig. Eingang: 25 mA (40 mA kurzzeitig) Versorgungsstrom: aus Stromschleife Anzeige: ca. - Seite 18 Montage- und Betriebsanleitung GIA 0420 … E41.0.X1.6B-06 Seite 18 von 18...
