E32.0.21.6B-05

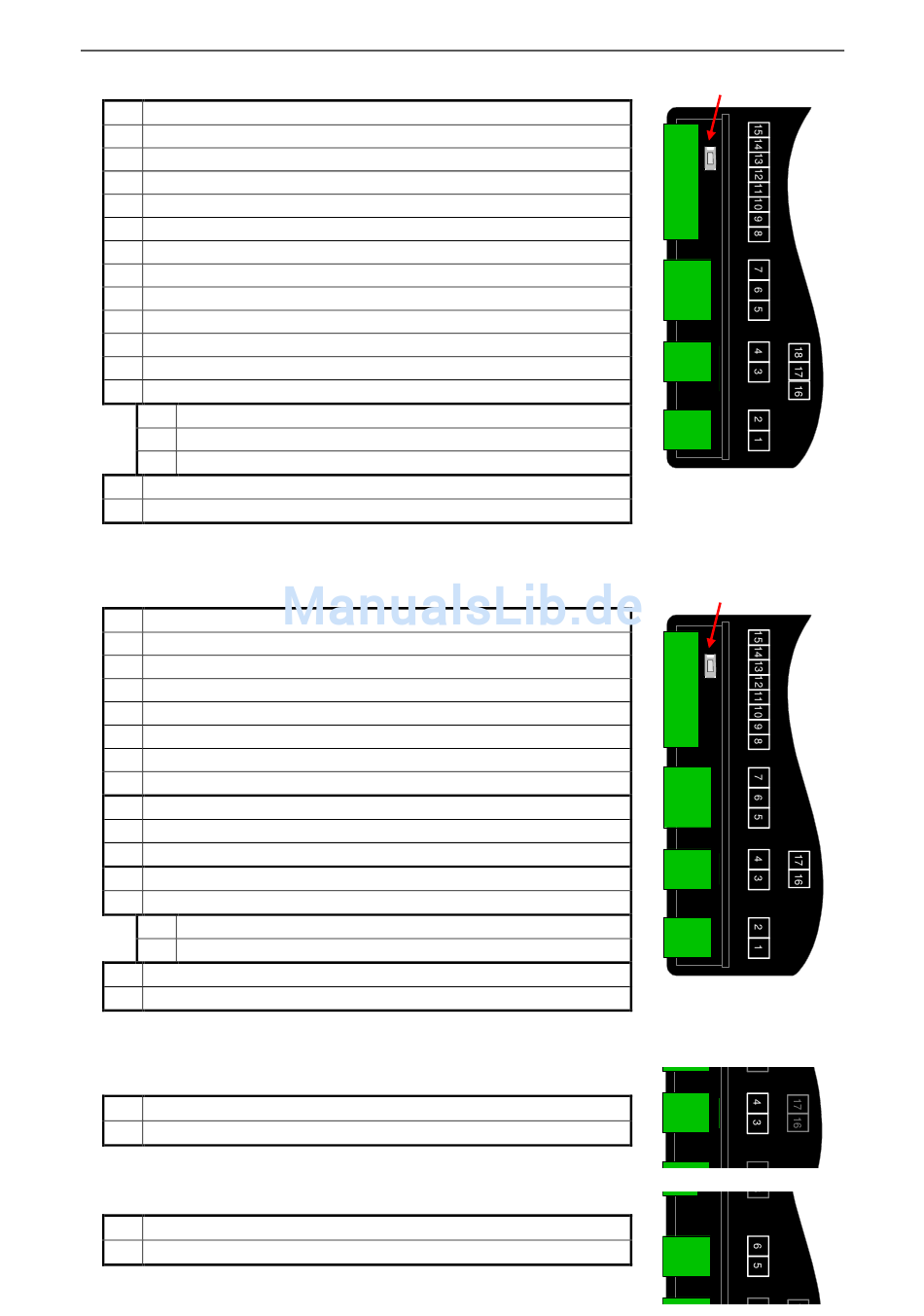

5.2.2. Bei Optionen R3 bzw. N3
15 EASYBus-Schnittstelle
14 EASYBus-Schnittstelle
13 Eingang: 0-10V
12 Eingang: 0-1V, 0-2V, mA, Frequenz, Pt100, Pt1000
11 Eingang: 0-50mV, Thermoelement, Pt100
10 Eingang: GND, Pt100, Pt1000
9
Transmitter-Versorgungsspannung -
8
Transmitter-Versorgungsspannung +
7
Ausgang 2: Relais, Öffner *
6
Ausgang 2: Relais, Schließer *
5
Ausgang 2: Relais, Eingang *
4
Ausgang 1: Relais, Schließer *
3
Ausgang 1: Relais, Eingang *
18 Ausgang 3
17 Ausgang 3
16 Ausgang 3
2
Versorgungsspannung 230 V AC *
1
Versorgungsspannung 230 V AC *
1
*
= oder entsprechend Angabe auf dem Typenschild
5.2.3. Bei Option H3
15 EASYBus-Schnittstelle
14 EASYBus-Schnittstelle
13 Eingang: 0-10V
12 Eingang: 0-1V, 0-2V, mA, Frequenz, Pt100, Pt1000
11 Eingang: 0-50mV, Thermoelement, Pt100
10 Eingang: GND, Pt100, Pt1000
9
Transmitter-Versorgungsspannung -
8
Transmitter-Versorgungsspannung +
7
Ausgang 2: Relais, Öffner *
6
Ausgang 2: Relais, Schließer *
5
Ausgang 2: Relais, Eingang *
4
Ausgang 1: Relais, Schließer *
3
Ausgang 1: Relais, Eingang *
17 Ausgang 3
16 Ausgang 3
2
Versorgungsspannung 230 V AC *
1
Versorgungsspannung 230 V AC *
1
*
= oder entsprechend Angabe auf dem Typenschild
5.2.4. Änderungen bei Option H1
4
Ausgang 1: Halbleiter-Relais-Anschluss +
3
Ausgang 1: Halbleiter-Relais-Anschluss -
5.2.5. Änderungen bei Option H2
6
Ausgang 2: Halbleiter-Relais-Anschluss +
5
Ausgang 2: Halbleiter-Relais-Anschluss -
Montage- und Betriebsanleitung GIR 2002 PID
1
1
1
1
1
: Relais, Schließer bzw. -Ua
(Alarm)
: Relais, Eingang bzw. NPN-Ausgang
(Alarm)
: Relais, Öffner bzw. +Ua
(Alarm)
1
1
1
1
1
1
1
: Halbleiter-Relais-Anschluss +
(Alarm)
: Halbleiter-Relais-Anschluss -
(Alarm)
1
1
Seite 10 v. 40
