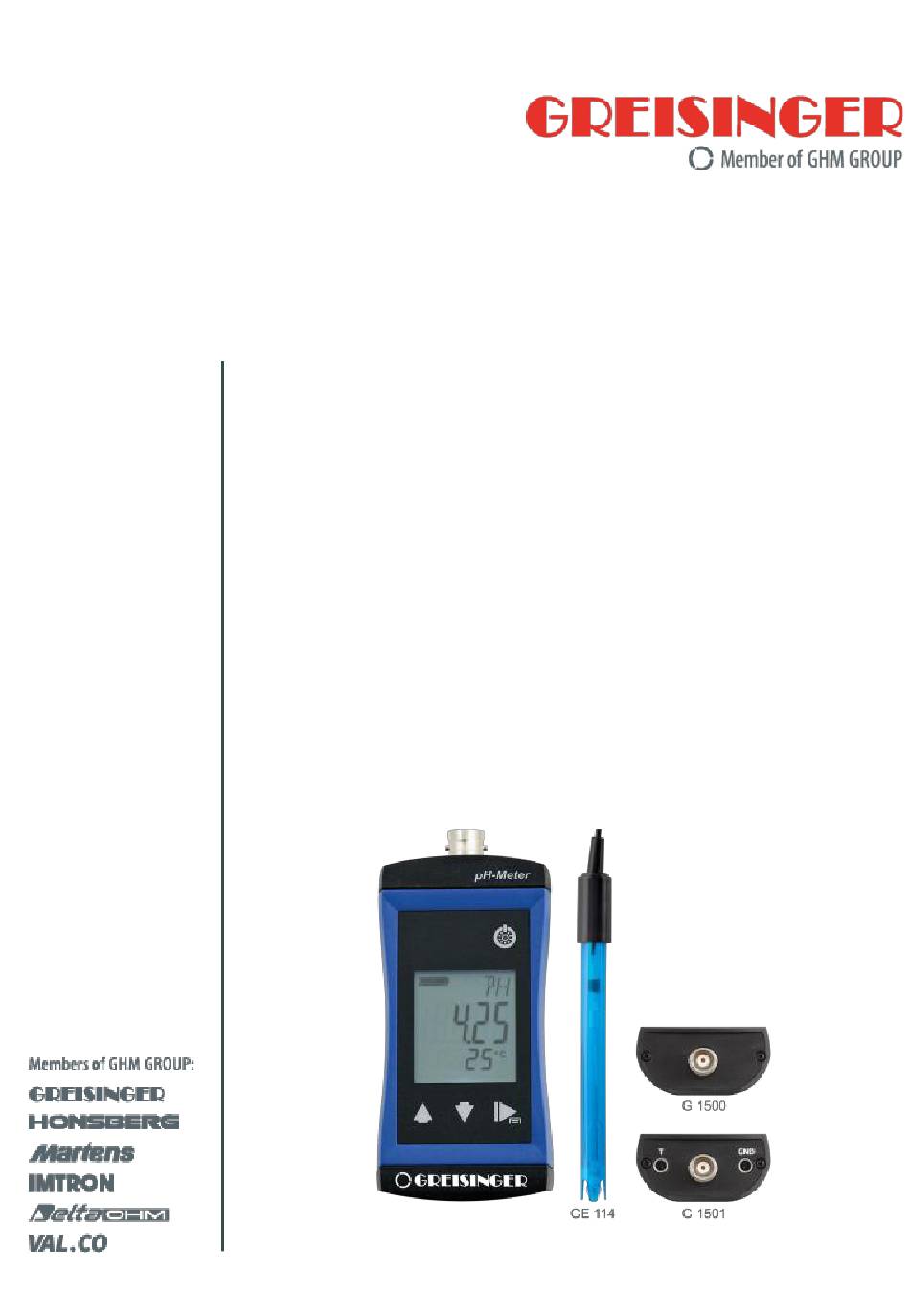

- Seite 1 Kurzanleitung G 1500 Serie pH / Redox-Messgerät...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Dokumentation ............. 4 Zweck des Dokuments ..............4 Rechtliche Hinweise ............... 4 Weiterführende Informationen ............4 Sicherheit ................. 5 Erläuterung der Sicherheitssymbole ..........5 Vorhersehbare Fehlanwendungen ..........5 Sicherheitshinweise ................ 6 Bestimmungsgemäße Verwendung ..........7 Produkt auf einen Blick ............8 Die G 1500er Serie ................. - Seite 3 Inhaltsverzeichnis Justieren des Messeinganges ............18 Fehler- und Systemmeldungen ..........19 Technische Daten..............21 Service ................... 25 Hersteller ..................25 B-H86.0.1X.DK1-2.1 3 / 25...
-
Seite 4: Über Diese Dokumentation
1 | Über diese Dokumentation G 1500 Serie Über diese Dokumentation Zweck des Dokuments – Dieses Dokument dient als schnelles Nachschlagewerk. – Es ersetzt nicht die Betriebsanleitung. – Lesen Sie deshalb erst die Betriebsanleitung, bevor Sie das Produkt zum ersten Mal bedienen. -
Seite 5: Sicherheit
G 1500 Serie Sicherheit | 2 Sicherheit Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. GEFAHR Symbol weist auf Gefahren für lebendes Gewebe, aber auch für viele Materialien hin, die bei Kontakt mit dieser Chemikalie geschädigt oder zerstört werden. Ätzwirkung, Schutzausrüstung erforderlich! -
Seite 6: Sicherheitshinweise
2 | Sicherheit G 1500 Serie GEFAHR Falscher Einsatzbereich! Um einem Fehlverhalten des Produktes, der Verletzung von Personen und materiellen Schäden vorzubeugen, ist das Produkt ausschließlich zum Gebrauch wie unter Kapitel Beschreibung in der Betriebsanleitung angegeben konzipiert. – Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeig- net! –... -
Seite 7: Bestimmungsgemäße Verwendung
G 1500 Serie Sicherheit | 2 Bestimmungsgemäße Verwendung G 1500 Das Produkt ist für die Messung des pH Wertes in Wasser und wässrigen Medien unter Verwendung von geeigneten Elektroden ausgelegt. G 1501 Das Produkt ist für die Messung des pH Wertes und Redox unter Verwendung von geeigneten Elektroden in Waser und wässrigen Medien ausgelegt. -
Seite 8: Produkt Auf Einen Blick

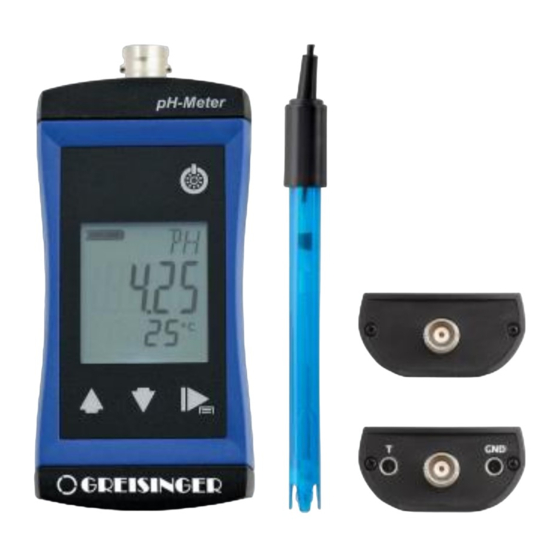

3 | Produkt auf einen Blick G 1500 Serie Produkt auf einen Blick Die G 1500er Serie Stirnansicht G 1500 Stirnansicht G 1501 Vorderansicht LCD Anzeige Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten oder Art des Modus... -
Seite 9: Bedienelemente
G 1500 Serie Produkt auf einen Blick | 3 Bedienelemente Ein- / Aus- Taste Kurz drücken Das Produkt einschalten Beleuchtung aktivieren / deaktivieren Lang drücken Das Produkt ausschalten Änderungen in einem Menü verwerfen Auf- / Ab- Taste Kurz drücken Anzeige des Min-/Max- Wertes Wert des ausgewählten Parameters ändern... -
Seite 10: Anschlüsse
3 | Produkt auf einen Blick G 1500 Serie Funktions- Taste Kurz drücken Messwert einfrieren (Hold) Rückkehr zur Messwertanzeige Nächsten Parameter aufrufen Lang drücken 2s Menü Konfiguration starten, in der Anzeige er- scheint (ONF Lang drücken 4s Automatische Kalibrierung starten, in der Anzeige erscheint (AL Anschlüsse... -
Seite 11: Grundlagen Zur Messung
G 1500 Serie Grundlagen zur Messung | 4 Grundlagen zur Messung HINWEIS Zum Messbeginn die Schutzkappe von der Elektrode entfernen und den Schaft und die Membrane mit destilliertem Wasser spülen. pH Messung 4.1.1 Erläuterung Der pH-Wert beschreibt das saure oder alkalische Verhalten einer wässrigen Lösung. -
Seite 12: Betrieb Und Wartung
5 | Betrieb und Wartung G 1500 Serie Betrieb und Wartung Betriebs- und Wartungshinweise HINWEIS Produkt und Elektrode müssen pfleglich behandelt werden und gemäß den techni- schen Daten eingesetzt werden. Nicht werfen oder aufschlagen. HINWEIS Stecker und Buchsen sind vor Verschmutzung zu schützen. -
Seite 13: Elektrodenbewertung Der Aktiven Kalibrierung Anzeigen
G 1500 Serie Betrieb und Wartung | 5 In der Anzeige erscheint PK 7. Stellen Sie die Elektrode in die GPH 7,0 Pufferlösung. Das Produkt ermittelt automatisch den korrekten Wert. Ist der Wert ermittelt, wird durch Aufblitzen der Anzeige, sowie einem akustischen Signal mitgeteilt, dass zum nächsten Kalibrierpunkt gewechselt wird. -
Seite 14: Batterie
5 | Betrieb und Wartung G 1500 Serie Batterie 5.4.1 Batterieanzeige Weitere Informationen zu diesem Kapitel finden Sie in der Betriebsanleitung! 5.4.2 Batteriewechsel Ausschließlich qualitativ neue-, hochwertige und geeignete Alkaline Batterien verwenden! – 2x Mignon Batterie AA Weitere Informationen zu diesem Kapitel finden Sie in der Betriebs-... -
Seite 15: Bedienung
G 1500 Serie Bedienung | 6 Bedienung Aufruf des Konfigurationsmenüs Drücken Sie die Funktions- Taste für 2 Sekunden, um das Menü Konfiguration aufzurufen. In der Anzeige erscheint (ONF. Lassen Sie die Funktions- Taste los. Parameter Werte Bedeutung Temperatureinstellung SET.T (G 1500) -5 .. - Seite 16 6 | Bedienung G 1500 Serie Einstellung Steigung PK.SL Aktueller Mess- Einstellung der Steigung zur Kalibrierung der pH wert Messung. Soll keine Kalibrierung durchgeführt werden, weiter mit der Funktions- Taste Input Nur (G 1501) 0RP mV Redox in mV, bezogen auf Silber / Silberchlorid -...
- Seite 17 G 1500 Serie Bedienung | 6 Alarme Nur (G 1501) Kein Alarm aktiv Alarmierung über Texteinblendung, Akustisches Signal und Aufblitzen der Hintergrundbeleuchtung BEEP Alarmierung über Texteinblendung, und Akusti- sches Signal L,TE Alarmierung über Texteinblendung und Aufblitzen der Hintergrundbeleuchtung AL.LO Je nach Einstellung des Parameterwertes INP 0.00 ..
-
Seite 18: Justieren Des Messeinganges
6 | Bedienung G 1500 Serie Abschaltzeit POFF Keine automatische Abschaltung 15 30 60 120 240 Automatische Abschaltung nach ausgewählter Zeit in Minuten, wenn kein Tastendruck erfolgt Hintergrundbeleuchtung L,TE Hintergrundbeleuchtung deaktiviert 15 30 60 120 240 Automatische Abschaltung der Hintergrundbeleuch- tung nach ausgewählter Zeit in Sekunden, wenn... -
Seite 19: Fehler- Und Systemmeldungen
G 1500 Serie Fehler- und Systemmeldungen | 7 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe (, , ) Sensorkabel defekt Kabelbruch Zur Reparatur einschicken SENS ERRO Sensor oder Fühler Defekter Sensor Zur Reparatur einschicken defekt oder Fühler Messbereich über- Messung außerhalb... - Seite 20 7 | Fehler- und Systemmeldungen G 1500 Serie (AL ERR.3 Steilheit ist zu groß Falsche Pufferlö- Frische Pufferlösung ver- sung verwendet wenden Pufferlösung verun- Elektrode reinigen, noch reinigt einmal kalibrieren Elektrode verunrei- Elektrode austauschen nigt oder defekt (AL ERR.4 Falsche Kalibrie- Temperatur zu Bereich von 0..60 °C...
-
Seite 21: Technische Daten
G 1500 Serie Technische Daten | 8 Technische Daten G 1500 Messbereich pH 0,00 .. 14,00 pH Temperaturkompensation -5 .. 150 °C (bzw. 23 .. 302 °F) Genauigkeit pH (Gerät) ± 0,02 pH ± 1 Digit Nenntemperatur 25°C Eingangswiderstand pH ca. - Seite 22 8 | Technische Daten G 1500 Serie Stromver- 2*AA-Batterie (im Lieferumfang) sorgung Stromaufnahme/ ca. 0,7 mA, mit Beleuchtung ca. 2,5 mA Batterielaufzeit Laufzeit > 3000 Stunden mit Alkaline Batterien (ohne Hintergrundbeleuchtung) Batterieanzeige 4 stufige Batteriezustandsanzeige, Wechselhinweis bei verbrauchter Batterie: "BAT"...
- Seite 23 G 1500 Serie Technische Daten | 8 G 1501 Messbereich Redox Temperatur 0,00 .. 14,00 pH -1500 .. +1500 mV -5 .. 105 °C 1293 .. +1707 mV 23 .. 221 °F Genauigkeit (bei Nenn- ± 0,02 pH ± 1 ±...
- Seite 24 8 | Technische Daten G 1500 Serie Lagertemperatur -20 bis 70 °C Stromver- 2*AA-Batterie (im Lieferumfang) sorgung Stromauf- ca. 0,7 mA, mit Beleuchtung ca. 2,5 mA nahme/ Laufzeit > 3000 Stunden mit Alkaline Batterien (ohne Hinter- Batterie- grundbeleuchtung) laufzeit Batteriean-...
-
Seite 25: Service
G 1500 Serie Service | 9 Service Hersteller Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren: Kontakt GHM Messtechnik GmbH GHM GROUP - Greisinger Hans-Sachs-Str. 26 93128 Regenstauf | GERMANY Mail: info@greisinger.de | www.greisinger.de WEEE-Reg. –Nr. DE 93889386 B-H86.0.1X.DK1-2.1...
