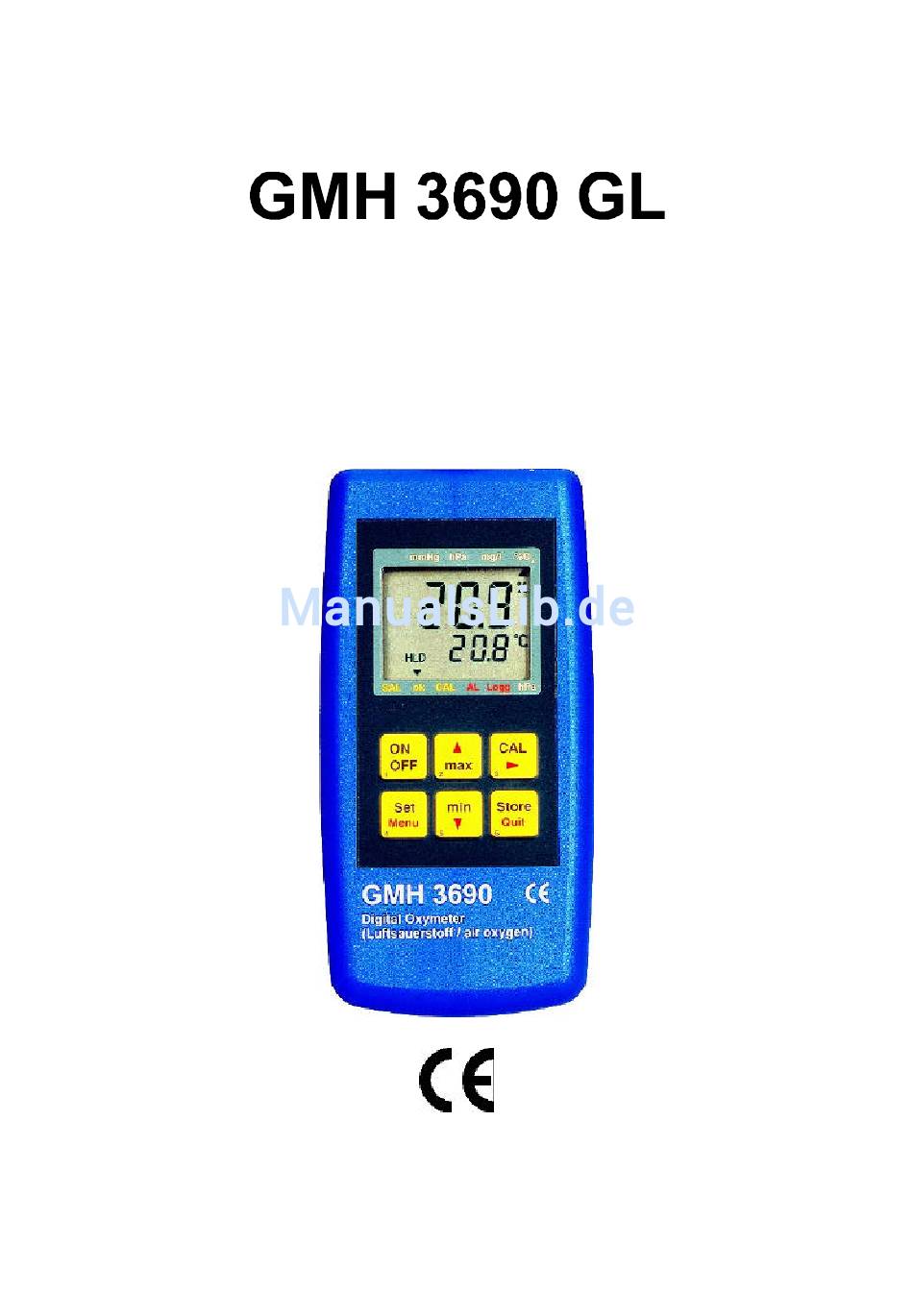

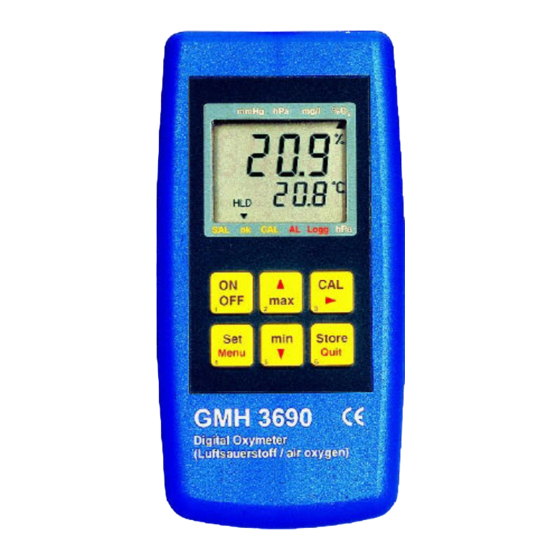

- Seite 1 H36.0.11.6B-05 Blatt 1 von 8 Bedienungsanleitung Handmeßgerät für gasförmigen Sauerstoff und Temperatur mit Alarmfunktion ab Version 1.3...
-
Seite 2: Betriebs- Und Wartungshinweise
H36.0.11.6B-05 Blatt 2 von 8 Betriebs- und Wartungshinweise: a) Batteriewechsel: Wird und in der unteren Anzeige ´bAt´ angezeigt, so ist die Batterie verbraucht und muß erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. Wird in der oberen Anzeige ´bAt´ angezeigt, so reicht die Batteriespannung für den Gerätebetrieb nicht mehr aus, die Batterie ist nun ganz verbraucht. -
Seite 3: Sonderanzeige-Elemente
H36.0.11.6B-05 Blatt 3 von 8 Anzeigeelemente mmHg mg/l Hauptanzeige angezeigter Meßwert: - Sauerstoffkonzentration in % (%O °C Nebenanzeige angezeigter Meßwert: - Temperatur des Sensors (°C oder °F) Logg Sonderanzeige-Elemente: Min/Max/Hold: zeigt an, ob sich Min, Max oder Hold-Wert in der Haupt- bzw. Nebenanzeige befindet. mmHg mg/l ok-Pfeil: Signalisiert, daß... -
Seite 4: Konfigurieren Des Gerätes
H36.0.11.6B-05 Blatt 4 von 8 Konfigurieren des Gerätes Zum Konfigurieren des Gerätes 2 Sekunden lang die Taste "Menü" (Taste 4) gedrückt halten, dadurch wird die Konfiguration aufgerufen. Zum nächsten einstellbaren Werte wird danach wiederum mit der Taste "Menü" (Taste 4) gewechselt. Die Einstellung der einzelnen Werte erfolgt mit den Tasten "5"... -
Seite 5: Hinweise Zu Den Sonderfunktionen
H36.0.11.6B-05 Blatt 5 von 8 Hinweise zu den Sonderfunktionen Nullpunktverschiebung ('Offset') Temperatur Für die Temperaturmessung kann eine Nullpunktverschiebung vorgenommen werden: angezeigte Temperatur = gemessene Temperatur - Offset Standardeinstellung: 'off' = 0.0°, d.h. es wird keine Nullpunktverschiebung vorgenommen. Die Nullpunktverschiebung wird vor allem zum Abgleich von Sensorabweichungen verwendet. - Seite 6 H36.0.11.6B-05 Blatt 6 von 8 Die serielle Schnittstelle Mit Hilfe der seriellen Schnittstelle und einem passenden galvanisch getrennten Schnittstellenadapter (GRS3100 oder GRS3105) können sämtliche Meß- und Einstellungsdaten des Gerätes gelesen und zum Teil verändert werden. Um Fehl- übertragungen zu vermeiden, ist die Übertragung durch aufwendige Sicherheitsmechanismen geschützt. Zum Datenverkehr stehen folgende Standard-Softwarepakete zur Verfügung: -EBS9M 9-Kanal-Software zum Anzeigen des Meßwertes (Kanal 1) und der Temperatur (Kanal 2)
-
Seite 7: Fehler- Und Systemmeldungen Bei Der Sauerstoff-Kalibration
H36.0.11.6B-05 Blatt 7 von 8 Fehler- und Systemmeldungen Anzeige Bedeutung Abhilfe kein Sensor vorhanden Sensor anstecken bzw. Fehler im Sensor Sensor defekt -> zur Reparatur einschicken Batteriespannung schwach, neue Batterie einsetzen Funktion ist nur noch kurze Zeit gewährleistet Batteriespannung schwach neue Batterie einsetzen Bei Netzbetrieb: falsche Spannung Netzteil austauschen, falls weiterhin Fehler: Gerät defekt... -
Seite 8: Technische Daten
H36.0.11.6B-05 Blatt 8 von 8 Technische Daten Meßbereiche Sauerstoffkonzentration 0.0...100.0 % O Sensortemperatur -20.0...50.0 °C Genauigkeiten Gerät (± 1Digit) Sauerstoffkonzentration ± 0.1% O Sensortemperatur ± 0.2 °C Nenntemperatur 25°C Arbeitstemperatur 0 bis +50°C Relative Feuchte 0 bis +95%r.F. (nicht betauend) Lagertemperatur -20 bis +70°C Gehäuseabmessungen... -
Seite 9: Luftsauerstoff-Sensor Für Gmh369X
Beim Abstecken des Sensors ist nicht am Kabel zu ziehen, sondern immer an der Steckerhülse. d) Beachten Sie den zulässigen Betriebsdruck des Sensors. Zu großer Über-/Unterdruck zerstört das Sensorelement. GREISINGER electronic GmbH Fax: 09402 / 1829 D - 93128 Regenstauf, Hans-Sachs-Straße 26... - Seite 10 Z11.0.0X.6B-05 Blatt 2 von 2 Sauerstoffmessung mit den Geräten GMH3690 und GMH3691 Die Kalibration und die Messung sind druckabhängig. Kontrollieren Sie deshalb vor der Kalibration und bei der Messung den aktuellen abs. Luftdruck. Bei Verwendung mit einem GMH3691 (mit manueller Luftdruckkompensation) können Sie den Druck entsprechend eingeben, bei Verwendung eines GMH3690 muß...
-
Seite 11: Specification
To disconnect sensor do not pull at the cable but at the plug d) Keep the allowable pressure range of the sensor in mind, to high or to low pressure may destroy the sensor. GREISINGER electronic GmbH Fax: 0049-9402 / 1829 D - 93128 Regenstauf, Hans-Sachs-Straße 26... -
Seite 12: Safety Requirements
Z11.0.0X.6C-05 page 2 of 2 Measuring Oxigen with the GMH3690 and GMH3691 Calibration and measuring are depending of the absolute pressure at the sensor. Therefore check the absolute pressure before calibration and measuring. When using a GMH3691 (with manual pressure compensation)the pressure can be entered, when using a GMH3690 the pressure during calibration should be the same as during the measuring (otherwise e.g.
