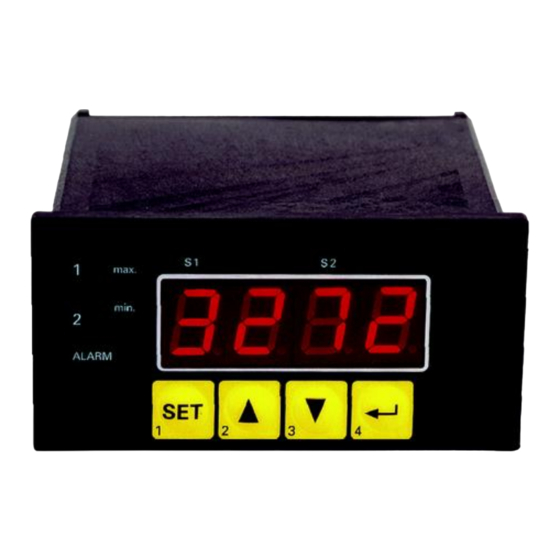

Anschluss- und Bedienungsanleitung GIR 2002 PID mit AAG.../3
E32.0.22.6B-02
Seite 1 v. 38
Anschluss- und Bedienungsanleitung
GIR 2002 PID
mit AAG.../3
ab Version 2.8
GREISINGER
electronic GmbH
D - 93128 Regenstauf, Hans-Sachs-Straße 26
Tel.: 09402 / 9383-0, Fax: 09402 / 9383-33, eMail: info@greisinger.de
