H63.0.01.6B-06

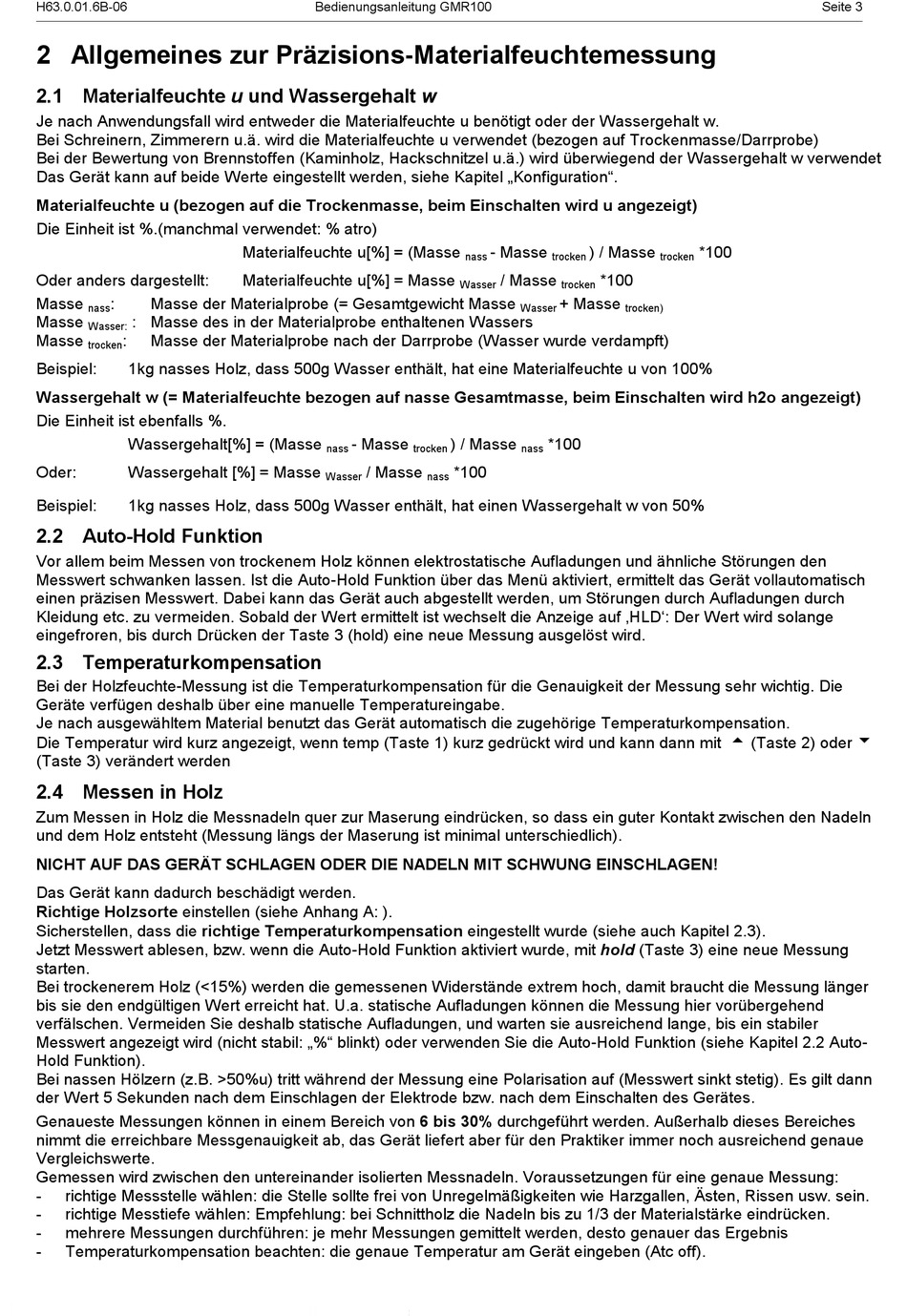

2 Allgemeines zur Präzisions-Materialfeuchtemessung
2.1 Materialfeuchte u und Wassergehalt w
Je nach Anwendungsfall wird entweder die Materialfeuchte u benötigt oder der Wassergehalt w.
Bei Schreinern, Zimmerern u.ä. wird die Materialfeuchte u verwendet (bezogen auf Trockenmasse/Darrprobe)
Bei der Bewertung von Brennstoffen (Kaminholz, Hackschnitzel u.ä.) wird überwiegend der Wassergehalt w verwendet
Das Gerät kann auf beide Werte eingestellt werden, siehe Kapitel „Konfiguration".
Materialfeuchte u (bezogen auf die Trockenmasse, beim Einschalten wird u angezeigt)
Die Einheit ist %.(manchmal verwendet: % atro)
Oder anders dargestellt:
Masse
:
Masse der Materialprobe (= Gesamtgewicht Masse
nass
Masse
: Masse des in der Materialprobe enthaltenen Wassers
Wasser:
Masse
:
Masse der Materialprobe nach der Darrprobe (Wasser wurde verdampft)
trocken
Beispiel:
1kg nasses Holz, dass 500g Wasser enthält, hat eine Materialfeuchte u von 100%
Wassergehalt w (= Materialfeuchte bezogen auf nasse Gesamtmasse, beim Einschalten wird h2o angezeigt)
Die Einheit ist ebenfalls %.
Wassergehalt[%] = (Masse
Oder:
Wassergehalt [%] = Masse
Beispiel:
1kg nasses Holz, dass 500g Wasser enthält, hat einen Wassergehalt w von 50%
2.2 Auto-Hold Funktion
Vor allem beim Messen von trockenem Holz können elektrostatische Aufladungen und ähnliche Störungen den
Messwert schwanken lassen. Ist die Auto-Hold Funktion über das Menü aktiviert, ermittelt das Gerät vollautomatisch
einen präzisen Messwert. Dabei kann das Gerät auch abgestellt werden, um Störungen durch Aufladungen durch
Kleidung etc. zu vermeiden. Sobald der Wert ermittelt ist wechselt die Anzeige auf ‚HLD': Der Wert wird solange
eingefroren, bis durch Drücken der Taste 3 (hold) eine neue Messung ausgelöst wird.
2.3 Temperaturkompensation
Bei der Holzfeuchte-Messung ist die Temperaturkompensation für die Genauigkeit der Messung sehr wichtig. Die
Geräte verfügen deshalb über eine manuelle Temperatureingabe.
Je nach ausgewähltem Material benutzt das Gerät automatisch die zugehörige Temperaturkompensation.
Die Temperatur wird kurz angezeigt, wenn temp (Taste 1) kurz gedrückt wird und kann dann mit 5 (Taste 2) oder 6
(Taste 3) verändert werden
2.4 Messen in Holz
Zum Messen in Holz die Messnadeln quer zur Maserung eindrücken, so dass ein guter Kontakt zwischen den Nadeln
und dem Holz entsteht (Messung längs der Maserung ist minimal unterschiedlich).
NICHT AUF DAS GERÄT SCHLAGEN ODER DIE NADELN MIT SCHWUNG EINSCHLAGEN!
Das Gerät kann dadurch beschädigt werden.
Richtige Holzsorte einstellen (siehe Anhang A: ).
Sicherstellen, dass die richtige Temperaturkompensation eingestellt wurde (siehe auch Kapitel 2.3).
Jetzt Messwert ablesen, bzw. wenn die Auto-Hold Funktion aktiviert wurde, mit hold (Taste 3) eine neue Messung
starten.
Bei trockenerem Holz (<15%) werden die gemessenen Widerstände extrem hoch, damit braucht die Messung länger
bis sie den endgültigen Wert erreicht hat. U.a. statische Aufladungen können die Messung hier vorübergehend
verfälschen. Vermeiden Sie deshalb statische Aufladungen, und warten sie ausreichend lange, bis ein stabiler
Messwert angezeigt wird (nicht stabil: „%" blinkt) oder verwenden Sie die Auto-Hold Funktion (siehe Kapitel 2.2 Auto-
Hold Funktion).
Bei nassen Hölzern (z.B. >50%u) tritt während der Messung eine Polarisation auf (Messwert sinkt stetig). Es gilt dann
der Wert 5 Sekunden nach dem Einschlagen der Elektrode bzw. nach dem Einschalten des Gerätes.
Genaueste Messungen können in einem Bereich von 6 bis 30% durchgeführt werden. Außerhalb dieses Bereiches
nimmt die erreichbare Messgenauigkeit ab, das Gerät liefert aber für den Praktiker immer noch ausreichend genaue
Vergleichswerte.
Gemessen wird zwischen den untereinander isolierten Messnadeln. Voraussetzungen für eine genaue Messung:
-
richtige Messstelle wählen: die Stelle sollte frei von Unregelmäßigkeiten wie Harzgallen, Ästen, Rissen usw. sein.
-
richtige Messtiefe wählen: Empfehlung: bei Schnittholz die Nadeln bis zu 1/3 der Materialstärke eindrücken.
-
mehrere Messungen durchführen: je mehr Messungen gemittelt werden, desto genauer das Ergebnis
-
Temperaturkompensation beachten: die genaue Temperatur am Gerät eingeben (Atc off).
Bedienungsanleitung GMR100
Materialfeuchte u[%] = (Masse
Materialfeuchte u[%] = Masse
- Masse
nass
/ Masse
Wasser
- Masse
nass
trocken
/ Masse
Wasser
trocken
+ Masse
Wasser
) / Masse
*100
trocken
nass
*100
nass
) / Masse
*100
trocken
*100
trocken)
Seite 3
