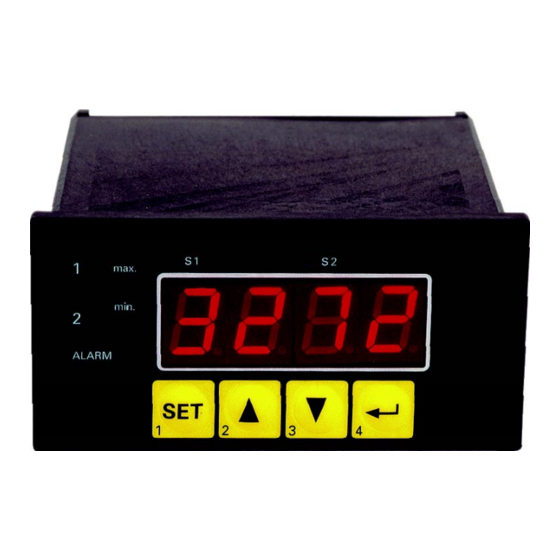

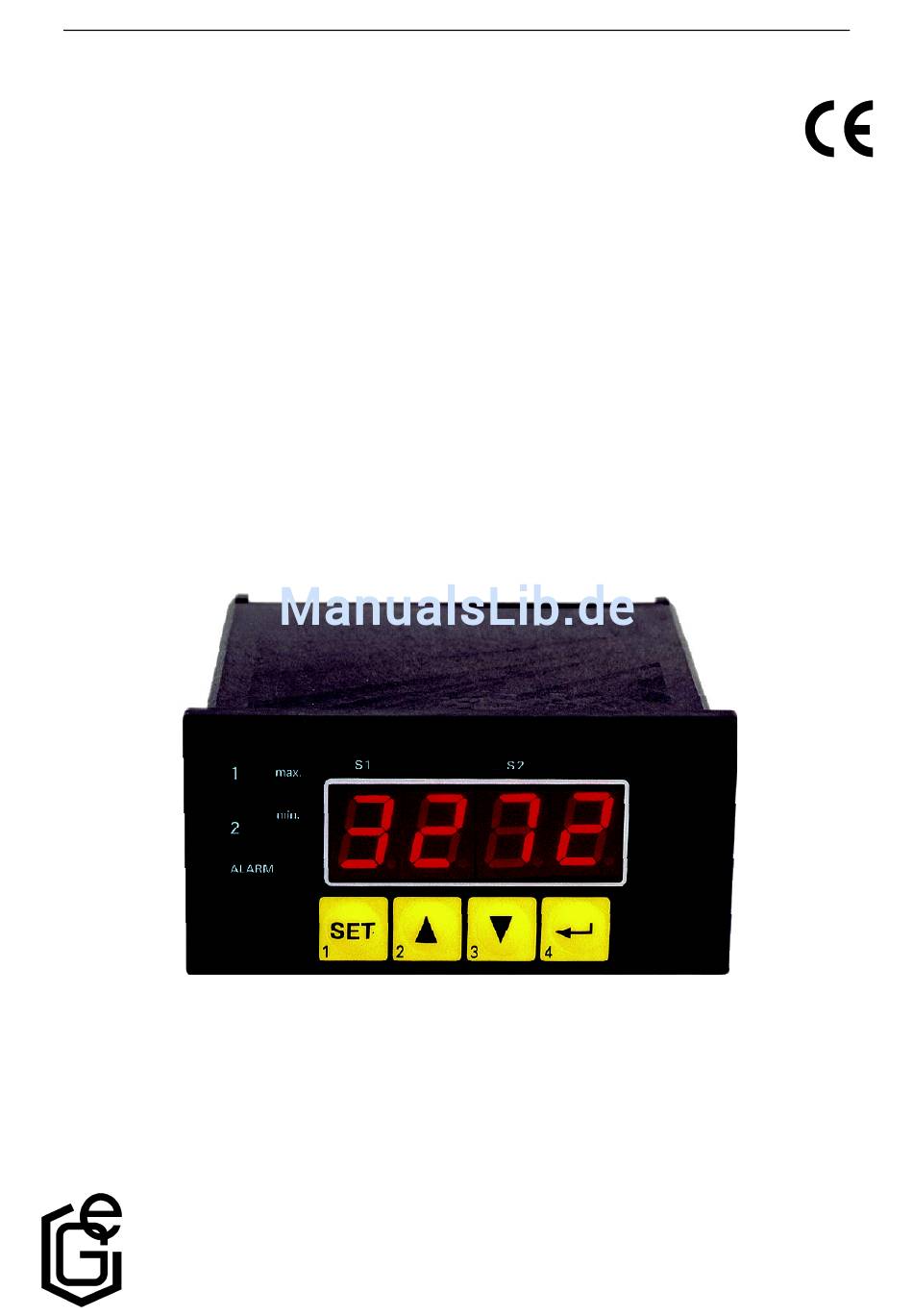

- Seite 1 Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 1 v. 40 Anschluss- und Bedienungsanleitung GIA 2000 / GIR 2002 ab Version 2.8 GREISINGER electronic GmbH D - 93128 Regenstauf, Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0, Fax: 09402 / 9383-33, eMail: info@greisinger.de...
-
Seite 2: Inhaltsverzeichnis
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 2 v. 40 Inhaltsverzeichnis 1. SICHERHEITSBESTIMMUNGEN ........................... 3 2. EINFÜHRUNG ................................4 3. ELEKTRISCHER ANSCHLUSS..........................5 3.1. Anschlussbelegung ..............................5 3.2. Anschlussbelegung bei Optionen ..........................5 3.2.1. Bei Optionen AAG020/3 und AAG010/3 ......................5 3.2.2. -
Seite 3: Sicherheitsbestimmungen
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 3 v. 40 1. Sicherheitsbestimmungen Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicher-... -
Seite 4: Einführung
Modul macht. Die GIA 2000 und GIR 2002 werden geprüft und komplett kalibriert geliefert. Damit das GIA 2000 oder GIR 2002 betriebsbereit ist, muss es aber noch für die jewei- lige Anwendung konfiguriert werden. Wichtig: Bei der Geräte-Konfiguration ist zuerst das Eingangssignal (siehe Kapitel 4) und anschließend die Analogausgangskonfiguration (falls vorhanden - siehe Kapitel 5), die Ausgangsfunktion (siehe Kapitel 6) bzw. -
Seite 5: Elektrischer Anschluss
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 5 v. 40 3. Elektrischer Anschluss Der Anschluss bzw. die Inbetriebnahme darf nur durch fachlich qualifizierte Personen erfolgen. Bei fehlerhaftem Anschluss kann das Gerät zerstört werden - kein Garantieanspruch. 3.1. Anschlussbelegung... -
Seite 6: Bei Optionen Rel3 Bzw. Npn3
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 6 v. 40 3.2.2. Bei Optionen REL3 bzw. NPN3 Taster 5 EASYBus-Schnittstelle EASYBus-Schnittstelle Eingang: 0-10V Eingang: 0-1V, 0-2V, mA, Frequenz, Pt100, Pt1000 Eingang: 0-50mV, Thermoelement, Pt100 Eingang: GND, Pt100, Pt1000... -
Seite 7: Anschlussdaten
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 7 v. 40 3.3. Anschlussdaten Betriebswerte Grenzwerte zwischen Anmerkung Anschluss min. max. min. max. bzw. entsprechend 207 V 244 V 253 V Versorgungsspannung 1 und 2 Typenschild 253 V Ausgang 1: bzw. -
Seite 8: Eingangssignal Anschließen
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 8 v. 40 3.4. Eingangssignal anschließen Beachten Sie beim Anschluss unbedingt die für den jeweiligen Eingang zulässigen Grenzwerte. Eine Überlastung des Einganges kann zur Zerstörung des Gerätes führen. 3.4.1. Anschluss eines Pt100-Temperaturfühlers... -
Seite 9: Anschluss Eines 0-1V, 0-2V Oder 0-10V Messumformers In 3-Leiter-Technik
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 9 v. 40 3.4.5. Anschluss eines 0-1V, 0-2V oder 0-10V Messumformers in 3-Leiter-Technik 0-1(10)V 0-1(10)V Sig. Sig. Transmitter Transmitter 1V / 2V 1V / 2V Netzteil: für Transmitter mit im Gerät integrierter Transmitterversorgung mit separater Transmitterversorgung 3.4.6. -
Seite 10: Anschluss Eines Zählsignals
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 10 v. 40 Geber Geber Sig. Sig. Netzteil: für Geber Anschluss eines Gebers (über integrierte Versorgung) mit Anschluss eines Gebers (mit separater Versorgung) mit NPN-Ausgang mit erforderlichem externen Widerstand NPN-Ausgang mit erforderlichem externen Widerstand Anschlusshinweis: Rv = 3kΩ... -
Seite 11: Schaltausgänge Anschließen (Nur Bei Gir 2002)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 11 v. 40 3.5. Schaltausgänge anschließen (nur bei GIR 2002) Hinweis: Um einen ungewollten oder falschen Schaltvorgang bei der Gerätekonfiguration zu vermeiden, empfehlen wird den Anschluss der Schaltausgänge erst nach der Konfigu- ration der gewünschten Schaltart durchzuführen. -
Seite 12: Eingangssignal Auswählen
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 12 v. 40 4.1. Eingangssignal auswählen Gerät in Betrieb nehmen und warten bis der Segmenttest beendet ist. Gleichzeitig den rückseitigen Taster (Taste 5) und Taste 2 Alarm für >2 Sekunden drücken. -
Seite 13: Temperaturmessung (Pt100, Pt1000 Und Thermoelemente Typ J, K, N, S Oder T)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 13 v. 40 4.2. Temperaturmessung (Pt100, Pt1000 und Thermoelemente Typ J, K, N, S oder T) Dieses Kapitel beschreibt die Konfiguration des Gerätes für Temperaturmessung mit Platin-Temperatur- sensoren oder Thermoelementen. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 4.1. -
Seite 14: Spannungs- Und Strommessung (0-50Mv, 0-1V, 0-2V, 0-10V, 0-20Ma, 4-20Ma)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 14 v. 40 4.3. Spannungs- und Strommessung (0-50mV, 0-1V, 0-2V, 0-10V, 0-20mA, 4-20mA) Dieses Kapitel beschreibt die Konfiguration des Gerätes für Spannungs- und Stromsignale. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 4.1. als Messart “U“... -
Seite 15: Frequenzmessung (Ttl, Schaltkontakt)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 15 v. 40 Mit Taste 1 Auswahl bestätigen. In der Anzeige steht wieder “Li“. Taste 1 nochmals betätigen. In der Anzeige erscheint “FiLt“ (Filter = digitaler Filter). Mit Taste 2 oder Taste 3 wird der gewünschte Filterwert [in sec.] eingestellt. - Seite 16 Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 16 v. 40 Taste 1 nochmals drücken, in der Anzeige erscheint “di.Lo“ (Display Low = Untere Anzeigebereichsgrenze). Geben Sie nun mit Taste 2 oder Taste 3 den Anzeigewert ein, den das Gerät bei der unteren Messfre- quenzgrenze (Einstellung von fr.Lo) anzeigen soll.
-
Seite 17: Durchflussmessung (Ttl, Schaltkontakt)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 17 v. 40 4.5. Durchflussmessung (TTL, Schaltkontakt) Dieses Kapitel beschreibt die Konfiguration des Gerätes für Durchflussmessung. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 4.1. als Messart “FLo.P“... -
Seite 18: Drehzahlmessung (Ttl, Schaltkontakt)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 18 v. 40 4.6. Drehzahlmessung (TTL, Schaltkontakt) Dieses Kapitel beschreibt die Konfiguration des Gerätes für Drehzahlmessung. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 4.1. als Messart “rPn“... -
Seite 19: Auf-/Abwärtszähler (Ttl, Schaltkontakt)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 19 v. 40 4.7. Auf-/Abwärtszähler (TTL, Schaltkontakt) Der Aufwärtszähler beginnt bei 0 und zählt entsprechend seiner Einstellung nach oben. Beim Abwärtszähler wird mit dem Zählvorgang bei der eingestellten oberen Anzeigebereichsgrenze begon- nen und entsprechend der Einstellung nach unten gezählt. - Seite 20 Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 20 v. 40 Taste 1 nochmals drücken, in der Anzeige erscheint “Co.Hi“ (Counter High = Obere Zählbereichsgrenze). Geben Sie nun mit Taste 2 oder Taste 3 die max. Impulszahl (nach Vorteiler) für den Zählvorgang ein.
-
Seite 21: Schnittstellenbetrieb
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 21 v. 40 4.8. Schnittstellenbetrieb Im Betriebsmodus “Schnittstellenbetrieb“ führt das Gerät keine selbständige Messung durch. Der Anzeigewert des Gerätes wird dem Gerät über die Schnittstelle gesendet. Die Reglerfunktion bzw. Alarmüberwachung des Anzeigewertes steht weiterhin zu Verfügung. -
Seite 22: Konfiguration Des Analogausganges (Nur Bei Geräte Mit Option Aag)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 22 v. 40 5. Konfiguration des Analogausganges (nur bei Geräte mit Option AAG) Eine Veränderung der Eingangs-Konfiguration des Gerätes kann Einfluss auf die Konfiguration des Analogausganges haben. (z.B.: Skalierungsänderung bei Normsignalen, Veränderung der Auflösung o. Einheit bei Temperatur) Führen Sie daher die Konfiguration des Analogausganges erst nach abgeschlossener Eingangs-... - Seite 23 Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 23 v. 40 Taste 1 nochmals drücken, in der Anzeige erscheint “dA.Fi“ (D/A-Wandler Filter = Filtereinstellung des Analog- ausganges). Hinweis: Dieser Punkt erscheint nur wenn als Eingangssignal Spannung, Strom oder Frequenz gewählt wurde.
-
Seite 24: Konfiguration Der Ausgangsfunktionen (Nur Bei Gir 2002)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 24 v. 40 6. Konfiguration der Ausgangsfunktionen (nur bei GIR 2002) Eine Veränderung der Eingangs-Konfiguration des Gerätes kann Einfluss auf die Schalt- und Alarm- punkte haben. (z.B.: Skalierungsänderung bei Normsignalen, Veränderung der Auflösung o. Einheit bei Temperatur) Führen Sie daher die Konfiguration des Ausgangs und die Schaltpunkt-/Alarmeinstellung erst nach... -
Seite 25: 2-Punkt-Regler, 3-Punkt-Regler
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 25 v. 40 Mit Taste 1 gewählte Ausgangsfunktion bestätigen. In der Anzeige erscheint wieder “outP“ Hinweis: Die Einstellung der Schalt- und Alarmpunkte kann zu einem späteren Zeitpunkt in einem gesonder- ten Menü... -
Seite 26: 2-Punkt-Regler Mit Alarm, 3-Punkt-Regler Mit Alarm
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 26 v. 40 6.3. 2-Punkt-Regler mit Alarm, 3-Punkt-Regler mit Alarm Dieses Kapitel beschreibt die Konfiguration der Schaltfunktion und die Einstellung der Schaltpunkte bei Ver- wendung des Gerätes als 2-Punkt-Regler mit Min-/Max-Alarm bzw. 3-Punkt-Regler mit Min-/Max-Alarm. -
Seite 27: Min-/Max-Alarm (Getrennt Oder Gemeinsam)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 27 v. 40 6.4. Min-/Max-Alarm (getrennt oder gemeinsam) Dieses Kapitel beschreibt die Einstellung der Alarmpunkte bei Verwendung des Gerätes zur Min-/Maxwert- Überwachung. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 6.1, die Ausgangsfunktion “AL.F1“... -
Seite 28: Schaltpunkte Bzw. Alarmgrenzen Einstellen (Nur Bei Gir 2002)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 28 v. 40 7. Schaltpunkte bzw. Alarmgrenzen einstellen (nur bei GIR 2002) Anmerkung: Der Unterschied dieses Menüs zum Ausgang-Konfigurationsmenü ist, dass nur im Konfigurati- onsmenü die Auswahl der Ausgangsfunktion und die Einstellung von Schaltverzögerungen und Vorzugslagen möglich ist. -
Seite 29: 2-Punkt-Regler, 3-Punkt-Regler
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 29 v. 40 7.2. 2-Punkt-Regler, 3-Punkt-Regler Dieses Kapitel beschreibt die Einstellung der Schaltpunkte bei Verwendung des Gerätes als 2-Punkt- bzw. 3-Punkt -Reglers. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 6.1, die Ausgangsfunktion “2P“... -
Seite 30: 2-Punkt-Regler Mit Alarm, 3-Punkt-Regler Mit Alarm
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 30 v. 40 7.3. 2-Punkt-Regler mit Alarm, 3-Punkt-Regler mit Alarm Dieses Kapitel beschreibt die Einstellung der Schalt- und Alarmpunkte bei Verwendung des Gerätes als 2-Punkt-Regler mit Min-/Max-Alarm bzw. 3-Punkt-Regler mit Min-/Max-Alarm . -
Seite 31: Min-/Max-Alarm (Getrennt Oder Gemeinsam)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 31 v. 40 7.4. Min-/Max-Alarm (getrennt oder gemeinsam) Dieses Kapitel beschreibt die Einstellung der Alarmpunkte bei Verwendung des Gerätes zur Min-/Maxwert- Überwachung. Diese Anweisung setzt voraus, dass Sie, entsprechend der Anweisung unter Kapitel 6.1, die Ausgangsfunktion “AL.F1“... -
Seite 32: Offset- Und Steigungskorrektur
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 32 v. 40 8. Offset- und Steigungskorrektur Die Offset- und Steigungskorrektur dient zum Ausgleich von Sensortoleranzen bzw. zur Feinjustierung von Abweichungen Ihres Messumformers bzw. Signalgebers. Bei Veränderung der Messart „InP“ werden die Werte für Offset- und Steigungskorrektur zurückge- setzt. -
Seite 33: Min-/Max-Wertspeicher
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 33 v. 40 Bei nochmaligem Drücken von Taste 1 erscheint in der Anzeige wieder “ OFFS“. Damit ist die Einstellung von Offset- und Steigungskorrektur des Gerätes abgeschlossen. Drücken Sie nun Taste 4 um das Menü für die Offset- und Steigungskorrektur zu verlassen. -
Seite 34: Alarm-Anzeige (Nur Bei Gir 2002)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 34 v. 40 11. Alarm-Anzeige (nur bei GIR 2002) Ist eine Ausgangsfunktion mit Min-/Max-Alarmüberwachung ausgewählt (out = AL.F1) so wird bei Auftreten eines Min- bzw. Max.-Alarmes dieser durch LED´s angezeigt. - Seite 35 Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 35 v. 40 Err.4: Anzeigebereich unterschritten Diese Fehlermeldung signalisiert, dass der min. mögliche Anzeigebereich von -1999 Digit des Ge- rätes unterschritten wird. Mögliche Fehlerursache: - Skalierung fehlerhaft - Zählerunterlauf Abhilfe: - Die Fehlermeldung wird zurückgesetzt, sobald der Anzeigewert...
-
Seite 36: Technische Daten
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 36 v. 40 13. Technische Daten Max. Anschlussdaten: siehe Kapitel 3.3 (Anschlussdaten) Messeingänge: Universaleingang für Messart Eingangssignal Messbereich Auflösung Bemerkung Spannungssignal 0 – 10 V 0 ... 10 V Ri > 200 kOhm 0 –... -
Seite 37: Analogausgang
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 37 v. 40 Anzeigebereich: (für Spannung-, Strom-, Frequenzmessung) -1999 ... 9999 Digit, Anfangs-, Endwert und Dezimalpunktposition frei wählbar empfohlene Spanne: < 2000 Digit Genauigkeit: (bei Nenntemperatur) < 0.2% FS ±1Digit (bei 0 – 50mV: < 0.3% FS ±1Digit) Normsignal: Widerstandsthermometer: <... -
Seite 38: Entsorgungshinweise
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 38 v. 40 Spannungsversorgung: 230 V , 50/60 Hz (Standard) bzw. entsprechend Angabe auf Gehäuseaufkleber Leistungsaufnahme: ca. 5 VA (GIA2000) bzw. ca. 6 VA (GIR2002) Nenntemperatur: 25 °C Arbeitstemperatur: -20 bis +50 °C Relative Feuchte: 0 bis 80 % r.F. -
Seite 39: Sonderfunktionen (Optionen)
Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 39 v. 40 15. Sonderfunktionen (Optionen): 15.1. Tara-Funktion Das Gerät besitzt optional eine Tara-Funktion. Hiermit kann der Anzeigewert auf 0 gesetzt werden, die Anzeige erfolgt dann „relativ“ zum gesetzten Tara-Wert. - Seite 40 Anschluss- und Bedienungsanleitung GIA 2000 und GIR 2002 E32.0.02.6B-09 Seite 40 v. 40...
