E32.0.21.6B-05

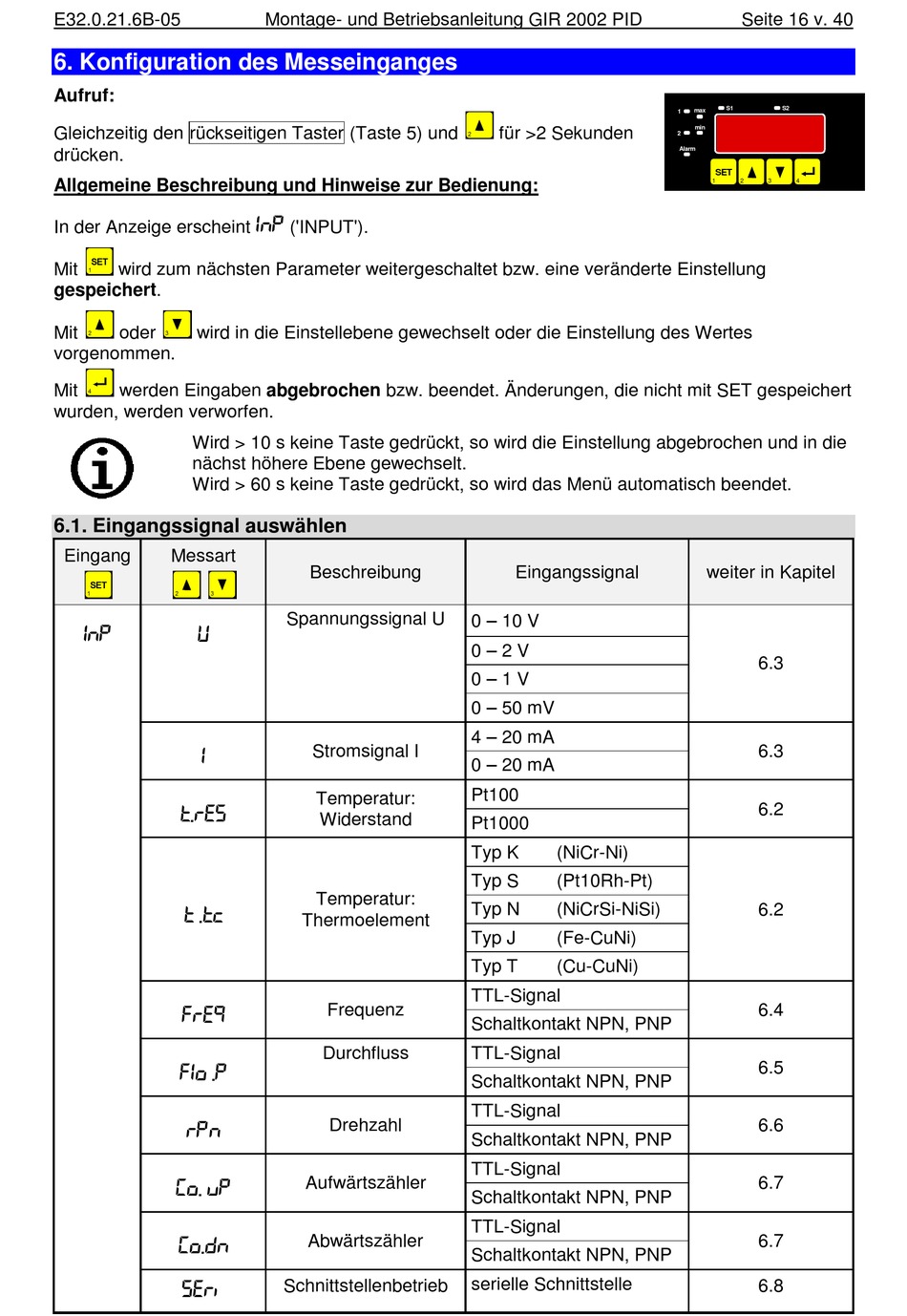

6. Konfiguration des Messeinganges

Aufruf:
Gleichzeitig den rückseitigen Taster (Taste 5) und
drücken.
Allgemeine Beschreibung und Hinweise zur Bedienung:
In der Anzeige erscheint
Mit wird zum nächsten Parameter weitergeschaltet bzw. eine veränderte Einstellung
gespeichert.
Mit oder wird in die Einstellebene gewechselt oder die Einstellung des Wertes
vorgenommen.
Mit werden Eingaben abgebrochen bzw. beendet. Änderungen, die nicht mit SET gespeichert
wurden, werden verworfen.
Wird > 10 s keine Taste gedrückt, so wird die Einstellung abgebrochen und in die
nächst höhere Ebene gewechselt.
Wird > 60 s keine Taste gedrückt, so wird das Menü automatisch beendet.
6.1. Eingangssignal auswählen
Eingang Messart
INP U
I
T.RES
T .TC
FREQ
FIO .P
RPN
(O. VP
(O.DN
SER,
Montage- und Betriebsanleitung GIR 2002 PID
INP
('INPUT').
Beschreibung
Spannungssignal U
Stromsignal I
Temperatur:
Widerstand
Temperatur:
Thermoelement
Frequenz
Durchfluss
Drehzahl
Aufwärtszähler
Abwärtszähler
Schnittstellenbetrieb
für >2 Sekunden
Eingangssignal
0 – 10 V
0 – 2 V
0 – 1 V
0 – 50 mV
4 – 20 mA
0 – 20 mA
Pt100
Pt1000
Typ K (NiCr-Ni)
Typ S (Pt10Rh-Pt)
Typ N (NiCrSi-NiSi)
Typ J (Fe-CuNi)
Typ T (Cu-CuNi)
TTL-Signal
Schaltkontakt NPN, PNP
TTL-Signal
Schaltkontakt NPN, PNP
TTL-Signal
Schaltkontakt NPN, PNP
TTL-Signal
Schaltkontakt NPN, PNP
TTL-Signal
Schaltkontakt NPN, PNP
serielle Schnittstelle
Seite 16 v. 40
S1 S2
max
1
min
2
Alarm
SET
1 2 3 4
weiter in Kapitel
6.3
6.3
6.2
6.2
6.4
6.5
6.6
6.7
6.7
6.8
