E32.0.21.6B-05

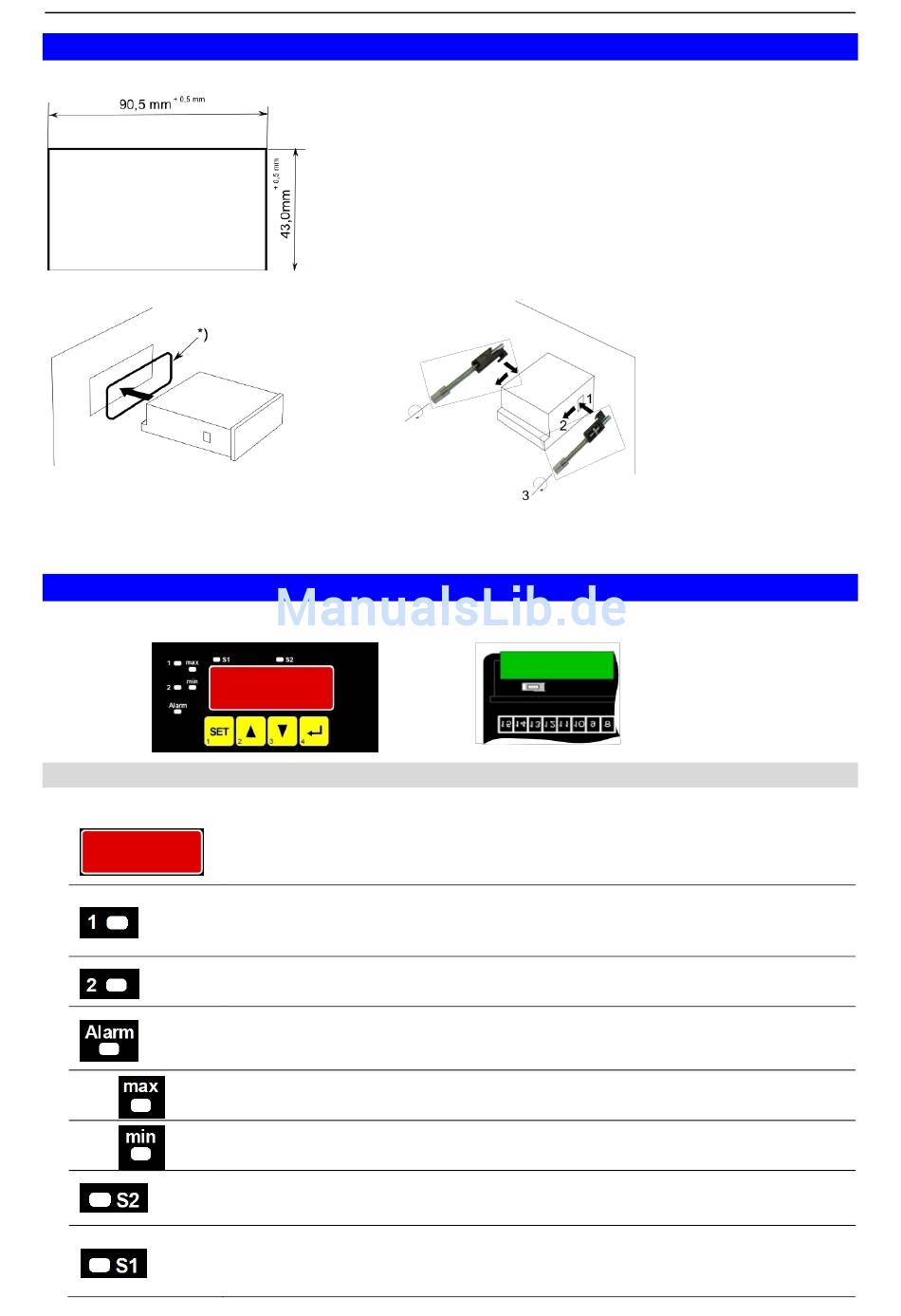

3. Montage in Schalttafeln und Gehäuse
Tafelausschnitt:
Montage:
*) Dichtung GGD4896 für IP 65 erforderlich!
Für zuverlässige Dichtwirkung auf sorgfältigen Einbau achten!

4. Anzeige und Bedienelemente

Front:

4.1. Anzeigeelemente

Montage- und Betriebsanleitung GIR 2002 PID
Hauptanzeige:
Anzeige des Messwertes, des Max- und Minwertes, der Parameter
und Parameterwerte sowie der Fehlermeldungen.
LED 1:
Signalisiert den Zustand von Ausgang 1
(nicht aktiv bei Option Stetigausgang)
LED 2:
Signalisiert den Zustand von Ausgang 2
LED Alarm:
leuchtet bei anstehendem Alarm
LED max:
leuchtet wenn Max-Alarm vorhanden ist
LED min:
leuchtet wenn Min-Alarm vorhanden ist
LED S2:
blinkt wenn Tarafunktion aktiv ist
LED S1
ohne Funktion
Option R3, H3 oder,N3: Signalisiert den Zustand von Ausgang 3
Rückseite von oben:
Seite 7 v. 40
