E32.0.21.6B-05

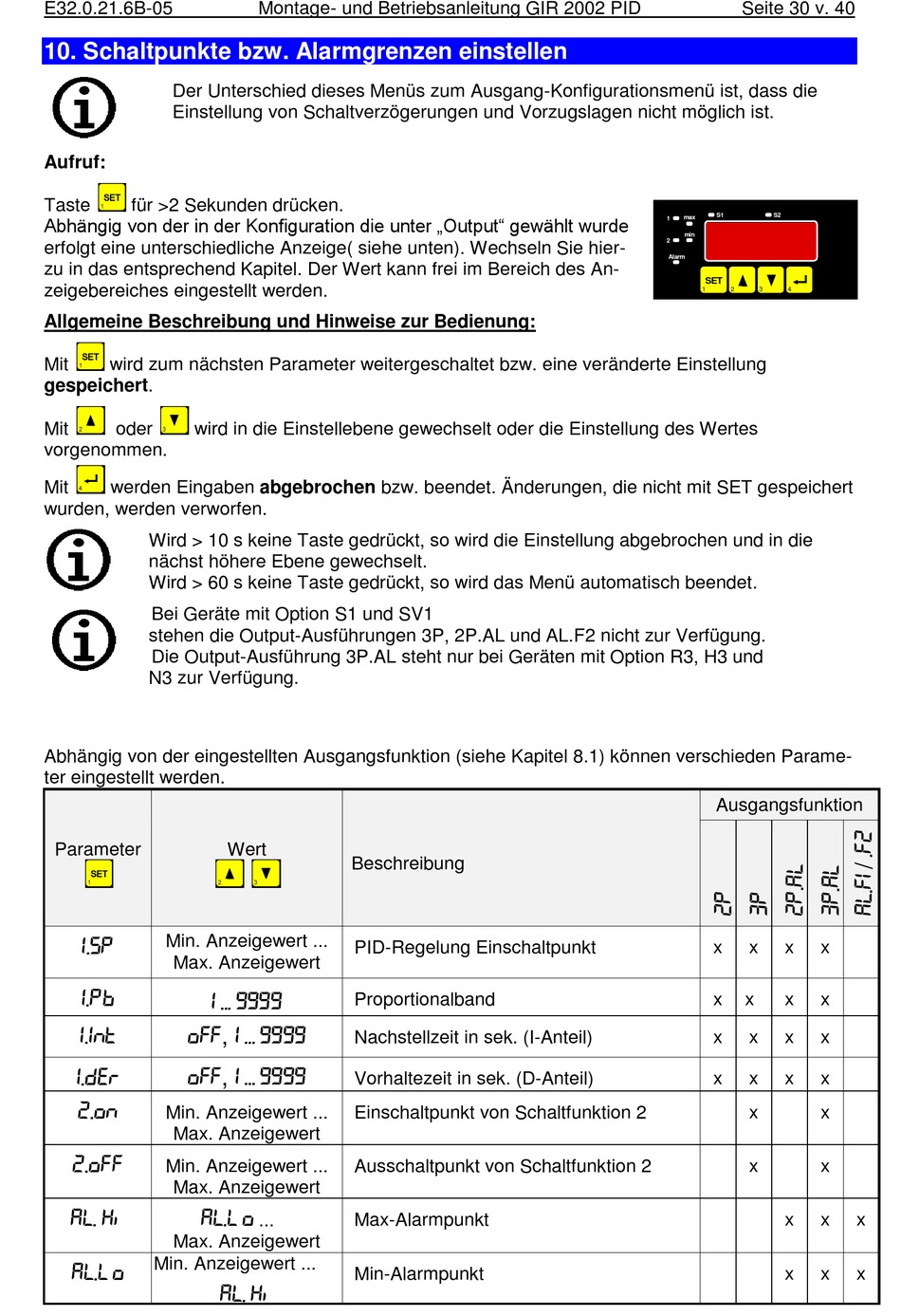

10. Schaltpunkte bzw. Alarmgrenzen einstellen

Der Unterschied dieses Menüs zum Ausgang-Konfigurationsmenü ist, dass die
Einstellung von Schaltverzögerungen und Vorzugslagen nicht möglich ist.
Aufruf:
Taste für >2 Sekunden drücken.
Abhängig von der in der Konfiguration die unter „Output" gewählt wurde
erfolgt eine unterschiedliche Anzeige( siehe unten). Wechseln Sie hier-
zu in das entsprechend Kapitel. Der Wert kann frei im Bereich des An-
zeigebereiches eingestellt werden.
Allgemeine Beschreibung und Hinweise zur Bedienung:
Mit wird zum nächsten Parameter weitergeschaltet bzw. eine veränderte Einstellung
gespeichert.
Mit oder wird in die Einstellebene gewechselt oder die Einstellung des Wertes
vorgenommen.
Mit werden Eingaben abgebrochen bzw. beendet. Änderungen, die nicht mit SET gespeichert
wurden, werden verworfen.
Wird > 10 s keine Taste gedrückt, so wird die Einstellung abgebrochen und in die
nächst höhere Ebene gewechselt.
Wird > 60 s keine Taste gedrückt, so wird das Menü automatisch beendet.
Bei Geräte mit Option S1 und SV1
stehen die Output-Ausführungen 3P, 2P.AL und AL.F2 nicht zur Verfügung.
Die Output-Ausführung 3P.AL steht nur bei Geräten mit Option R3, H3 und
N3 zur Verfügung.
Abhängig von der eingestellten Ausgangsfunktion (siehe Kapitel 8.1) können verschieden Parame-
ter eingestellt werden.
Parameter
1.SP
Min. Anzeigewert ...
Max. Anzeigewert
1.PB
1 ... 9999
1.INT OFF, 1 ... 9999
1.DER OFF, 1 ... 9999
2.ON
Min. Anzeigewert ...
Max. Anzeigewert
2.OFF
Min. Anzeigewert ...
Max. Anzeigewert
AL.L O
AL. K,
Max. Anzeigewert
AL.L O
Min. Anzeigewert ...
Montage- und Betriebsanleitung GIR 2002 PID
Wert
Beschreibung
PID-Regelung Einschaltpunkt
Proportionalband
Nachstellzeit in sek. (I-Anteil)
Vorhaltezeit in sek. (D-Anteil)
Einschaltpunkt von Schaltfunktion 2
Ausschaltpunkt von Schaltfunktion 2
Max-Alarmpunkt
...
Min-Alarmpunkt
AL. K,
Seite 30 v. 40
S1 S2
max
1
min
2
Alarm
SET
1 2 3 4
Ausgangsfunktion
x x x x
x x x x
x x x x
x x x x
x x
x x
x x
x x
x
x
