ZETADYN 3BF
5.2
Geräteaufbau / Lage der Anschlussklemmen
5.2.1
ZETADYN 3BF011 bis 3BF074

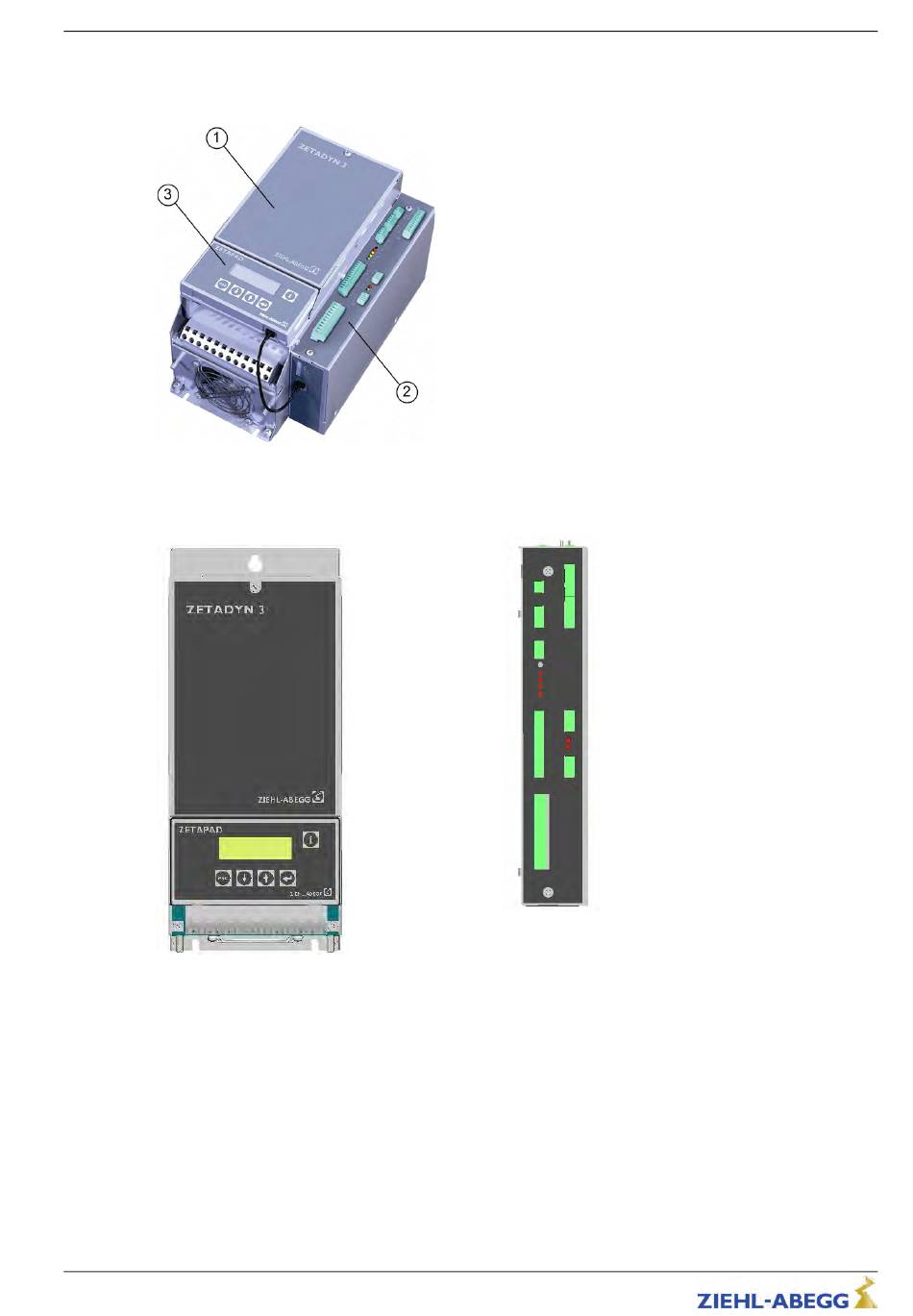

Geräteaufbau ZETADYN 3BF011 bis 3BF074
1 Leistungseinheit
2 Controller-Einheit (mit Steuerein- und Steuerausgängen)
3 Bedienterminal ZETAPAD
Lage der Anschlussklemmen
X1 Netz / Motor / Brems-Chopper / Bremswiderstand
X-EXT externe 24 V Spannungsversorgung
X-BC Überwachung Brems-Chopper / Bremswiderstand
X-CO Überwachung Motorschütze
X-I Digitale Eingänge
X-O Digitale Ausgänge
X-MMC
Speicherkarte
X-PAD ZETAPAD
X-DCP DCP
X-CAN CAN
X-ENCO Gebernachbildung
X-BR Überwachung Motorbremsen
X-ENC8 Impulsgeber
X-ENC9 Impulsgeber SUB-D
X-ENC15 Absolutwertgeber SUB-D
R-TBA05_08-D 1619
X-MT
X-EXT
X-BC
X-CO
X-I
X-O
X-MMC
X1
Art.-Nr. 00163264-D
19/208
X-ENC8 / X-ENC9 / X-ENC15
X-BR
X-ENCO
X-CAN / X-AN
X-DCP
X-PAD
