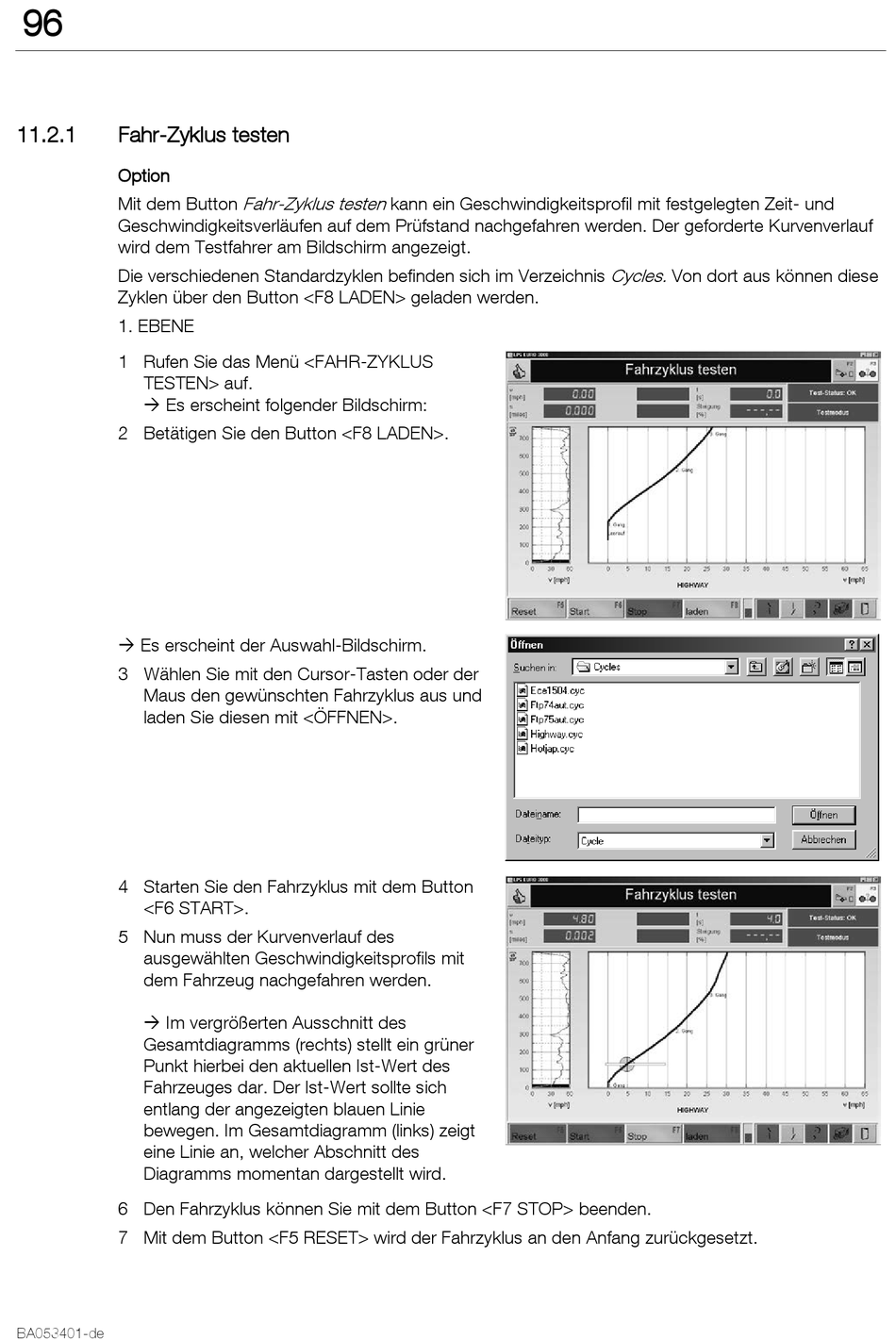

Fahr-Zyklus testen
Pos: 302 /Te chnis che Dok umenta tion/ Leis tungsprüfstä nde, Dia gnose- und Abgasgeräte/ 05
LP S Pkw / Lkw/2301
LPS 3000 R100/BA/Inha lt: 0523 Fahr-Zyklus teste n @ 13\mod_1234867674761_ 6.d ocx @ 341519 @ @ 1
Option
Mit dem Button
Geschwindigkeitsverläufen auf dem Prüfstand nachgefahren werden. Der geforderte Kurvenverlauf
wird dem Testfahrer am Bildschirm angezeigt.
Die verschiedenen Standardzyklen befinden sich im Verzeichnis
Zyklen über den Button <F8 LADEN> geladen werden.
1. EBENE
1 Rufen Sie das Menü <FAHR-ZYKLUS
TESTEN> auf.
Es erscheint folgender Bildschirm:
2 Betätigen Sie den Button <F8 LADEN>.
Es erscheint der Auswahl-Bildschirm.
3 Wählen Sie mit den Cursor-Tasten oder der
Maus den gewünschten Fahrzyklus aus und
laden Sie diesen mit <ÖFFNEN>.
4 Starten Sie den Fahrzyklus mit dem Button
<F6 START>.
5 Nun muss der Kurvenverlauf des
ausgewählten Geschwindigkeitsprofils mit
dem Fahrzeug nachgefahren werden.
Im vergrößerten Ausschnitt des
Gesamtdiagramms (rechts) stellt ein grüner
Punkt hierbei den aktuellen Ist-Wert des
Fahrzeuges dar. Der Ist-Wert sollte sich
entlang der angezeigten blauen Linie
bewegen. Im Gesamtdiagramm (links) zeigt
eine Linie an, welcher Abschnitt des
Diagramms momentan dargestellt wird.
6 Den Fahrzyklus können Sie mit dem Button <F7 STOP> beenden.
7 Mit dem Button <F5 RESET> wird der Fahrzyklus an den Anfang zurückgesetzt.
BA053401-de
