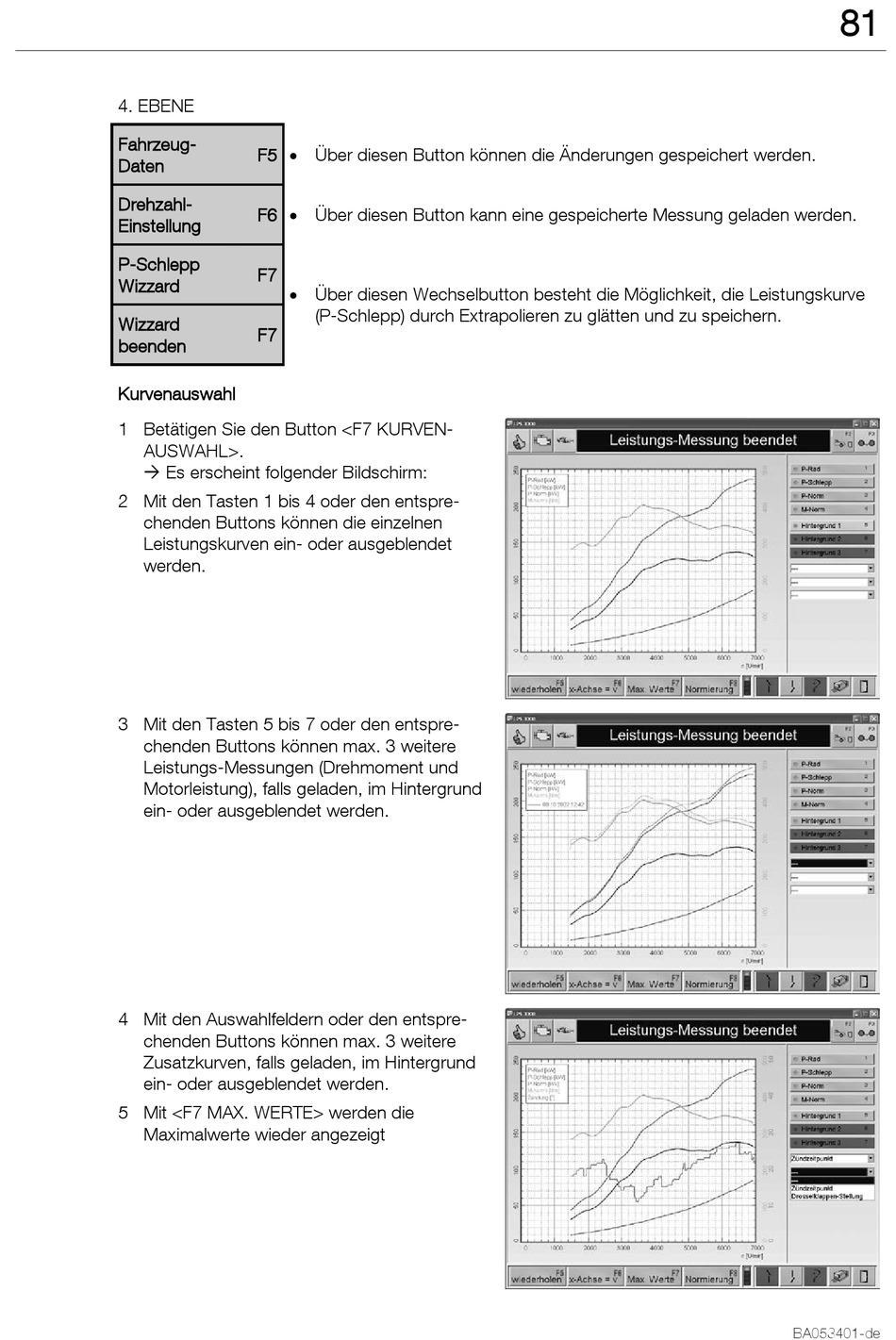

Inhaltsverzeichnis
Werbung
4. EBENE
Fahrzeug-
F5 • Über diesen Button können die Änderungen gespeichert werden.
Daten
Drehzahl-
F6 • Über diesen Button kann eine gespeicherte Messung geladen werden.
Einstellung
P-Schlepp
F7
Wizzard
Wizzard
F7
beenden
Kurvenauswahl
1 Betätigen Sie den Button <F7 KURVEN-
AUSWAHL>.
Es erscheint folgender Bildschirm:
2 Mit den Tasten 1 bis 4 oder den entspre-
chenden Buttons können die einzelnen
Leistungskurven ein- oder ausgeblendet
werden.
3 Mit den Tasten 5 bis 7 oder den entspre-
chenden Buttons können max. 3 weitere
Leistungs-Messungen (Drehmoment und
Motorleistung), falls geladen, im Hintergrund
ein- oder ausgeblendet werden.
4 Mit den Auswahlfeldern oder den entspre-
chenden Buttons können max. 3 weitere
Zusatzkurven, falls geladen, im Hintergrund
ein- oder ausgeblendet werden.
5 Mit <F7 MAX. WERTE> werden die
Maximalwerte wieder angezeigt
• Über diesen Wechselbutton besteht die Möglichkeit, die Leistungskurve
(P-Schlepp) durch Extrapolieren zu glätten und zu speichern.
81
BA053401-de
