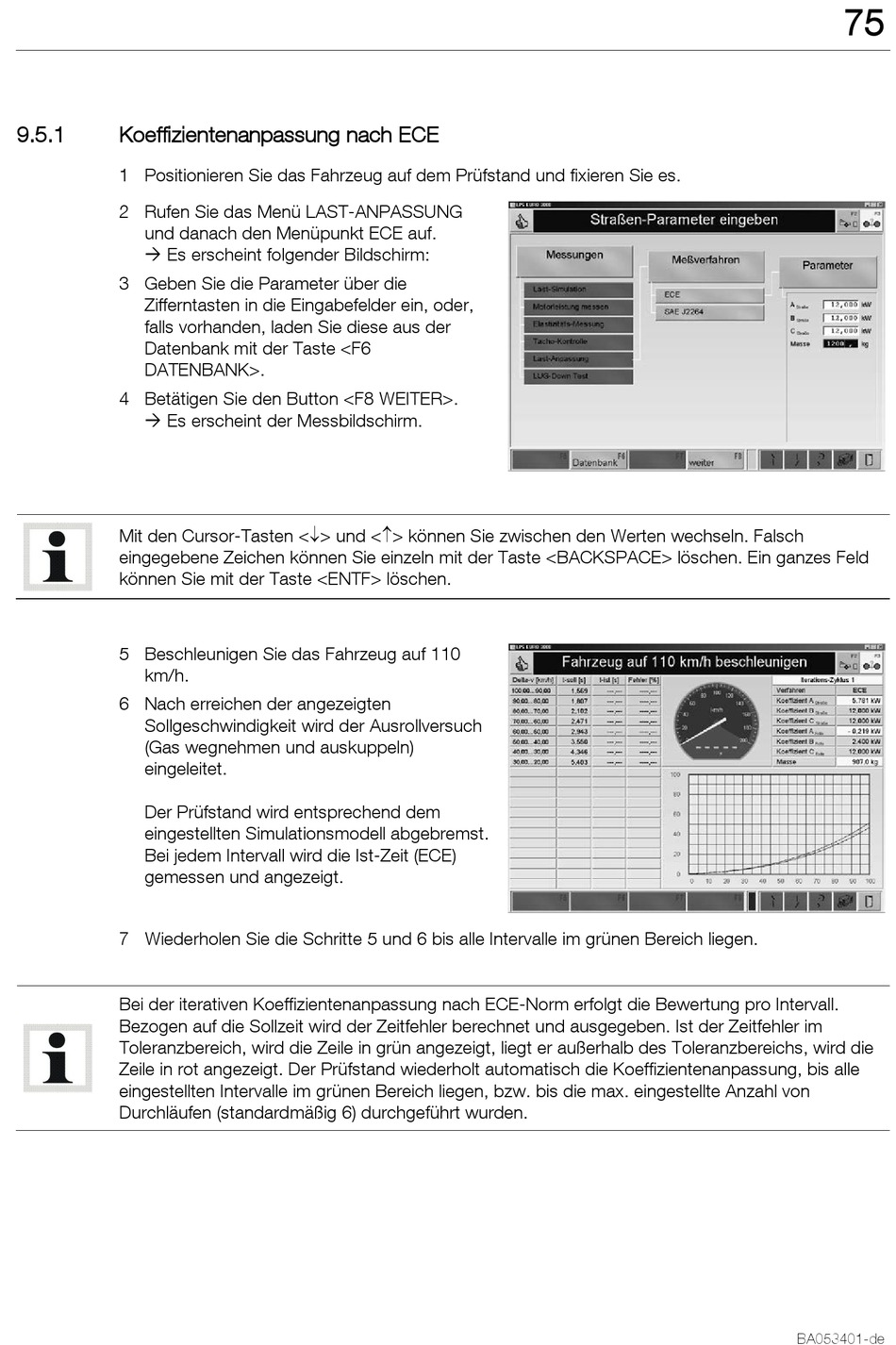

Koeffizientenanpassung nach ECE
Pos: 249 /Te chnis che Dok umenta tion/ Leis tungsprüfstä nde, Dia gnose- und Abgasgeräte/ 05
LP S Pkw / Lkw/2301
LPS 3000 R100/BA/Inha lt: 0523 K oeff izientenanpass ung nac h ECE @ 13\m od_1234851775448_ 6.d ocx @ 340469 @ @ 1
1 Positionieren Sie das Fahrzeug auf dem Prüfstand und fixieren Sie es.
2 Rufen Sie das Menü LAST-ANPASSUNG
und danach den Menüpunkt ECE auf.
Es erscheint folgender Bildschirm:
3 Geben Sie die Parameter über die
Zifferntasten in die Eingabefelder ein, oder,
falls vorhanden, laden Sie diese aus der
Datenbank mit der Taste <F6
DATENBANK>.
4 Betätigen Sie den Button <F8 WEITER>.
Es erscheint der Messbildschirm.
Mit den Cursor-Tasten <↓> und <↑> können Sie zwischen den Werten wechseln. Falsch
eingegebene Zeichen können Sie einzeln mit der Taste <BACKSPACE> löschen. Ein ganzes Feld
können Sie mit der Taste <ENTF> löschen.
5 Beschleunigen Sie das Fahrzeug auf 110
km/h.
6 Nach erreichen der angezeigten
Sollgeschwindigkeit wird der Ausrollversuch
(Gas wegnehmen und auskuppeln)
eingeleitet.
Der Prüfstand wird entsprechend dem
eingestellten Simulationsmodell abgebremst.
Bei jedem Intervall wird die Ist-Zeit (ECE)
gemessen und angezeigt.
7 Wiederholen Sie die Schritte 5 und 6 bis alle Intervalle im grünen Bereich liegen.
Bei der iterativen Koeffizientenanpassung nach ECE-Norm erfolgt die Bewertung pro Intervall.
Bezogen auf die Sollzeit wird der Zeitfehler berechnet und ausgegeben. Ist der Zeitfehler im
Toleranzbereich, wird die Zeile in grün angezeigt, liegt er außerhalb des Toleranzbereichs, wird die
Zeile in rot angezeigt. Der Prüfstand wiederholt automatisch die Koeffizientenanpassung, bis alle
eingestellten Intervalle im grünen Bereich liegen, bzw. bis die max. eingestellte Anzahl von
Durchläufen (standardmäßig 6) durchgeführt wurden.
