56
Pos: 198 /Te chnis che Dok umenta tion/ Leis tungsprüfstä nde, Dia gnose- und Abgasgeräte/ 05
LP S Pkw / Lkw/2301
LPS 3000 R100/BA/Inha lt: 0523 Fahrzyklus (Option) @ 13\mod_1234358260962_ 6.d ocx @ 339267 @ @ 1

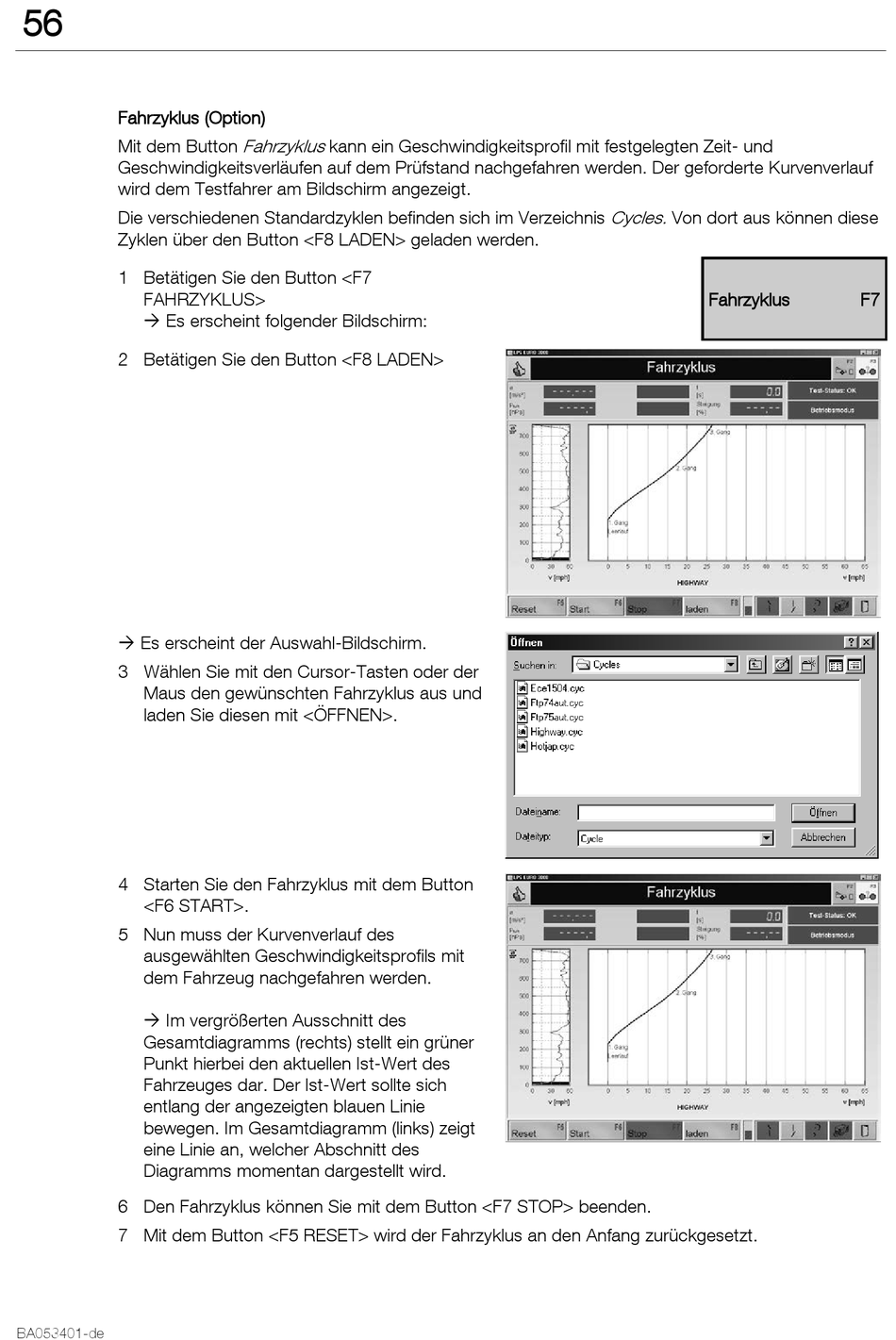

Fahrzyklus (Option)
Mit dem Button
Geschwindigkeitsverläufen auf dem Prüfstand nachgefahren werden. Der geforderte Kurvenverlauf
wird dem Testfahrer am Bildschirm angezeigt.
Die verschiedenen Standardzyklen befinden sich im Verzeichnis
Zyklen über den Button <F8 LADEN> geladen werden.
1 Betätigen Sie den Button <F7
FAHRZYKLUS>
Es erscheint folgender Bildschirm:
2 Betätigen Sie den Button <F8 LADEN>
Es erscheint der Auswahl-Bildschirm.
3 Wählen Sie mit den Cursor-Tasten oder der
Maus den gewünschten Fahrzyklus aus und
laden Sie diesen mit <ÖFFNEN>.
4 Starten Sie den Fahrzyklus mit dem Button
<F6 START>.
5 Nun muss der Kurvenverlauf des
ausgewählten Geschwindigkeitsprofils mit
dem Fahrzeug nachgefahren werden.
Im vergrößerten Ausschnitt des
Gesamtdiagramms (rechts) stellt ein grüner
Punkt hierbei den aktuellen Ist-Wert des
Fahrzeuges dar. Der Ist-Wert sollte sich
entlang der angezeigten blauen Linie
bewegen. Im Gesamtdiagramm (links) zeigt
eine Linie an, welcher Abschnitt des
Diagramms momentan dargestellt wird.
6 Den Fahrzyklus können Sie mit dem Button <F7 STOP> beenden.
7 Mit dem Button <F5 RESET> wird der Fahrzyklus an den Anfang zurückgesetzt.
Pos: 199 /-----Format- ----/MANUE LLE R UMBRUCH Se ite numbruch @ 0\mod_ 1134403577687_0.docx @ 1278 @ @ 1
BA053401-de
Fahrzyklus
kann ein Geschwindigkeitsprofil mit festgelegten Zeit- und
Cycles.
Von dort aus können diese
Fahrzyklus
F7
