Montageanleitung
Pos: 7 / Te chnisc he Dokum entation/Leis tung/Funktion/Abgas/ 00
LPS Alle/Inhalte/Inha lt: Lambdasonde A nleitung ( Tex t) @ 28\m od_1335341294373_ 6.d ocx @ 1589461 @ @ 1
1 Lambdabreitbandsonde an der vom Hersteller angegebenen Position montieren. Kabel so
verlegen, dass sie nicht in die Nähe von drehenden bzw. heißen Teilen geraten.

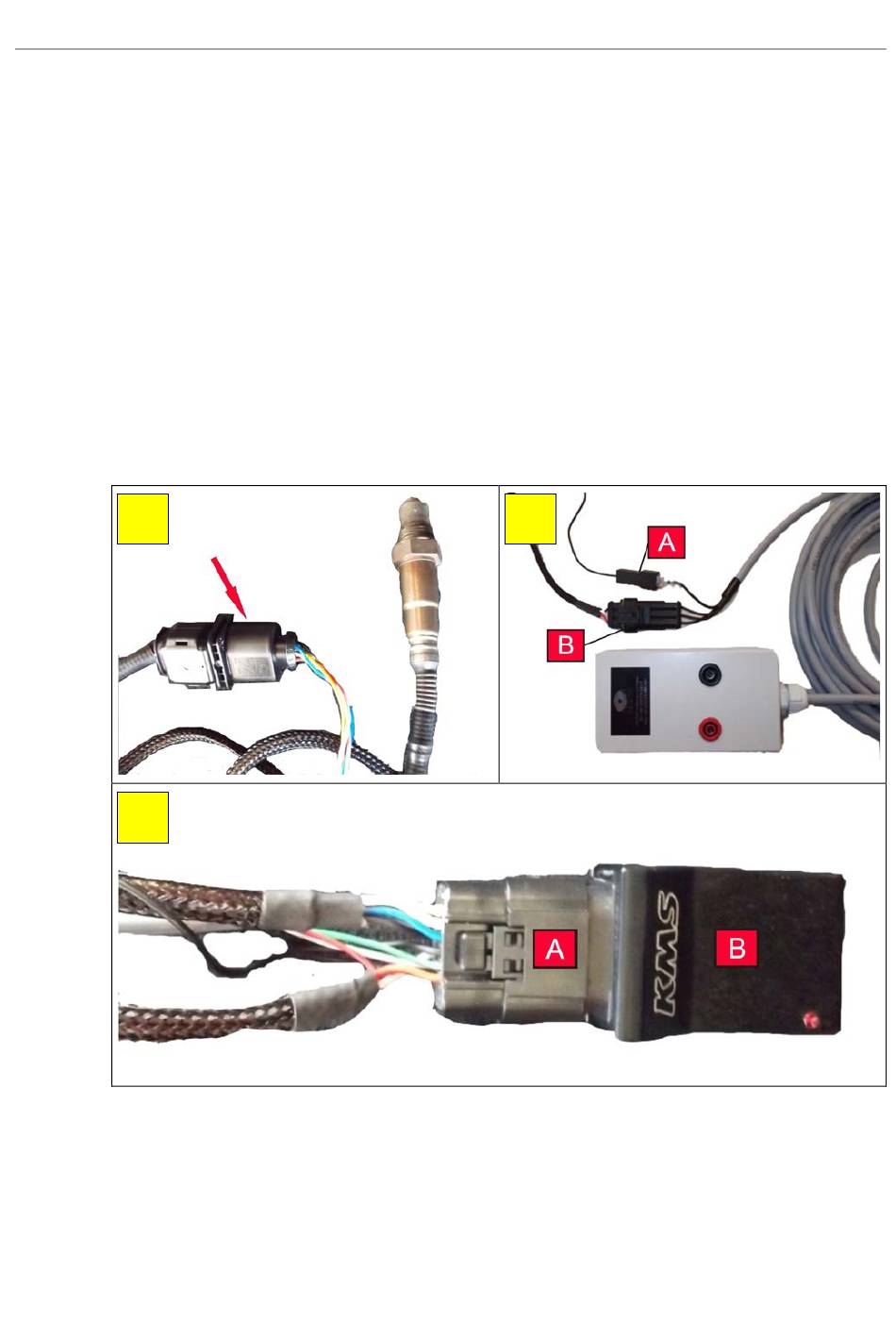

2 Lambdasonde mit dem Steuergerät KMS UEGO CAN Controller über den 6-poligen Stecker
verbinden.
3 Massekabel (A) für Lambdaheizung an der Karosseriemasse oder dem vorgesehenen
Kabelstecker des MAHA-Adapters anstecken. Signalleitung und Spannungsversorgung (B) von
KMS UEGO CAN Controller und MAHA-Versorgungs- und Übergabebox verbinden.
4 Kabelbaum mit 12-fach-Stecker (A) an den KMS UEGO CAN Controller (B) anstecken.
5 Signalleitungen rot und schwarz an der MAHA Versorgungs- und Übergabebox anschließen
und mit der optionalen CAN AIN4-Platine in der Schnittstellenbox verbinden.
6 Stecker der 12 V-Versorgungsleitung an der MAHA-Versorgungs-/Übergabebox anstecken.
7 Spannungsversorgung an 12 V-Zigarettenanzünder; Steckdose oder Batterieklemmen
anschließen.
Pos: 96 / Tec hnische Dokume ntation/Le istungsprüfstände , Diagnos e- und Ab gas geräte/00
LPS Alle/Inhalte/Inha lt: Lambdas ond e Montageanle itung ( Bilder) @ 28\mod_ 1335348402362_0.docx @ 1589781 @ @ 1
2
4
BA053401-de
3
