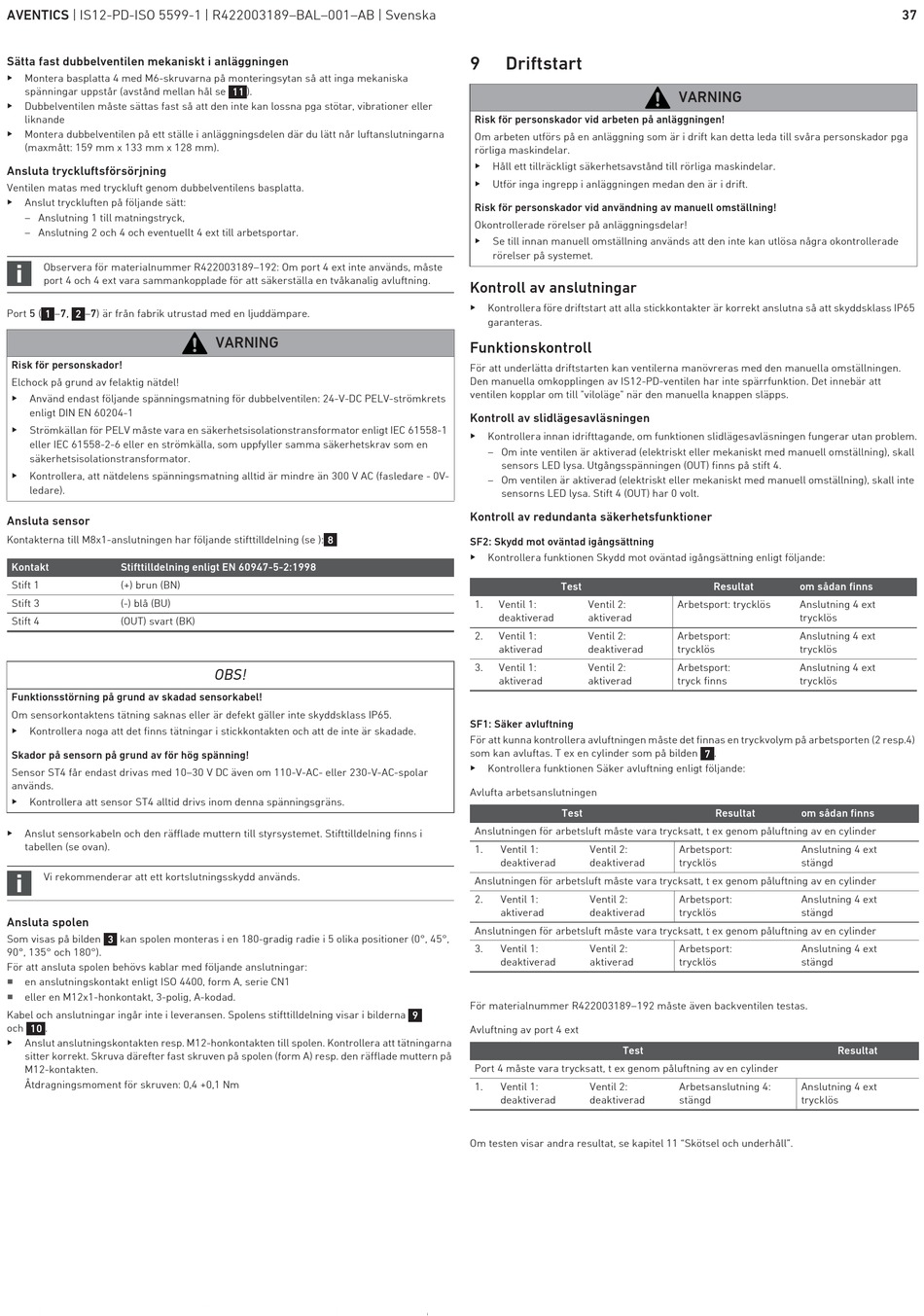

Sätta fast dubbelventilen mekaniskt i anläggningen
O
Montera basplatta 4 med M6-skruvarna på monteringsytan så att inga mekaniska
spänningar uppstår (avstånd mellan hål se
O
Dubbelventilen måste sättas fast så att den inte kan lossna pga stötar, vibrationer eller
liknande
O
Montera dubbelventilen på ett ställe i anläggningsdelen där du lätt når luftanslutningarna
(maxmått: 159 mm x 133 mm x 128 mm).
Ansluta tryckluftsförsörjning
Ventilen matas med tryckluft genom dubbelventilens basplatta.
O
Anslut tryckluften på följande sätt:
– Anslutning 1 till matningstryck,
– Anslutning 2 och 4 och eventuellt 4 ext till arbetsportar.
Observera för materialnummer R422003189–192: Om port 4 ext inte används, måste
port 4 och 4 ext vara sammankopplade för att säkerställa en tvåkanalig avluftning.
Port 5 (
1 –7, 2 –7) är från fabrik utrustad med en ljuddämpare.
Risk för personskador!
Elchock på grund av felaktig nätdel!
O
Använd endast följande spänningsmatning för dubbelventilen: 24-V-DC PELV-strömkrets
enligt DIN EN 60204-1
O
Strömkällan för PELV måste vara en säkerhetsisolationstransformator enligt IEC 61558-1
eller IEC 61558-2-6 eller en strömkälla, som uppfyller samma säkerhetskrav som en
säkerhetsisolationstransformator.
O
Kontrollera, att nätdelens spänningsmatning alltid är mindre än 300 V AC (fasledare - 0V-
ledare).
Ansluta sensor
Kontakterna till M8x1-anslutningen har följande stifttilldelning (se ):
Kontakt Stifttilldelning enligt EN 60947-5-2:1998
Stift 1 (+) brun (BN)
Stift 3 (-) blå (BU)
Stift 4 (OUT) svart (BK)
Funktionsstörning på grund av skadad sensorkabel!
Om sensorkontaktens tätning saknas eller är defekt gäller inte skyddsklass IP65.
O
Kontrollera noga att det finns tätningar i stickkontakten och att de inte är skadade.
Skador på sensorn på grund av för hög spänning!
Sensor ST4 får endast drivas med 10–30 V DC även om 110-V-AC- eller 230-V-AC-spolar
används.
O
Kontrollera att sensor ST4 alltid drivs inom denna spänningsgräns.
O
Anslut sensorkabeln och den räfflade muttern till styrsystemet. Stifttilldelning finns i
tabellen (se ovan).
Vi rekommenderar att ett kortslutningsskydd används.
Ansluta spolen
Som visas på bilden kan spolen monteras i en 180-gradig radie i 5 olika positioner (0°, 45°,
3
90°, 135° och 180°).
För att ansluta spolen behövs kablar med följande anslutningar:
W
en anslutningskontakt enligt ISO 4400, form A, serie CN1
W
eller en M12x1-honkontakt, 3-polig, A-kodad.
Kabel och anslutningar ingår inte i leveransen. Spolens stifttilldelning visar i bilderna
och .
10
O
Anslut anslutningskontakten resp. M12-honkontakten till spolen. Kontrollera att tätningarna
sitter korrekt. Skruva därefter fast skruven på spolen (form A) resp. den räfflade muttern på
M12-kontakten.
Åtdragningsmoment för skruven: 0,4 +0,1 Nm
).
11
VARNING
8
OBS!
9 Driftstart
Risk för personskador vid arbeten på anläggningen!
Om arbeten utförs på en anläggning som är i drift kan detta leda till svåra personskador pga
rörliga maskindelar.
O
Håll ett tillräckligt säkerhetsavstånd till rörliga maskindelar.
O
Utför inga ingrepp i anläggningen medan den är i drift.
Risk för personskador vid användning av manuell omställning!
Okontrollerade rörelser på anläggningsdelar!
O
Se till innan manuell omställning används att den inte kan utlösa några okontrollerade
rörelser på systemet.
Kontroll av anslutningar
O
Kontrollera före driftstart att alla stickkontakter är korrekt anslutna så att skyddsklass IP65
garanteras.
Funktionskontroll
För att underlätta driftstarten kan ventilerna manövreras med den manuella omställningen.
Den manuella omkopplingen av IS12-PD-ventilen har inte spärrfunktion. Det innebär att
ventilen kopplar om till "viloläge" när den manuella knappen släpps.
Kontroll av slidlägesavläsningen
O
Kontrollera innan idrifttagande, om funktionen slidlägesavläsningen fungerar utan problem.
– Om inte ventilen är aktiverad (elektriskt eller mekaniskt med manuell omställning), skall
sensors LED lysa. Utgångsspänningen (OUT) finns på stift 4.
– Om ventilen är aktiverad (elektriskt eller mekaniskt med manuell omställning), skall inte
sensorns LED lysa. Stift 4 (OUT) har 0 volt.
Kontroll av redundanta säkerhetsfunktioner
SF2: Skydd mot oväntad igångsättning
O
Kontrollera funktionen Skydd mot oväntad igångsättning enligt följande:
Test
1. Ventil 1:
deaktiverad
2. Ventil 1:
aktiverad
3. Ventil 1:
aktiverad
SF1: Säker avluftning
För att kunna kontrollera avluftningen måste det finnas en tryckvolym på arbetsporten (2 resp.4)
som kan avluftas. T ex en cylinder som på bilden
O
Kontrollera funktionen Säker avluftning enligt följande:
Avlufta arbetsanslutningen
Test
Anslutningen för arbetsluft måste vara trycksatt, t ex genom påluftning av en cylinder
1. Ventil 1:
deaktiverad
Anslutningen för arbetsluft måste vara trycksatt, t ex genom påluftning av en cylinder
2. Ventil 1:
aktiverad
Anslutningen för arbetsluft måste vara trycksatt, t ex genom påluftning av en cylinder
3. Ventil 1:
deaktiverad
För materialnummer R422003189–192 måste även backventilen testas.
9
Avluftning av port 4 ext
Port 4 måste vara trycksatt, t ex genom påluftning av en cylinder
1. Ventil 1:
deaktiverad
Om testen visar andra resultat, se kapitel 11 "Skötsel och underhåll".
VARNING
Resultat
Ventil 2: Arbetsport: trycklös
aktiverad
Ventil 2: Arbetsport:
deaktiverad trycklös
Ventil 2: Arbetsport:
aktiverad tryck finns
.
7
Resultat
Ventil 2: Arbetsport:
deaktiverad trycklös
Ventil 2: Arbetsport:
deaktiverad trycklös
Ventil 2: Arbetsport:
aktiverad trycklös
Test
Ventil 2: Arbetsanslutning 4:
deaktiverad stängd
37
om sådan finns
Anslutning 4 ext
trycklös
Anslutning 4 ext
trycklös
Anslutning 4 ext
trycklös
om sådan finns
Anslutning 4 ext
stängd
Anslutning 4 ext
stängd
Anslutning 4 ext
stängd
Resultat
Anslutning 4 ext
trycklös
